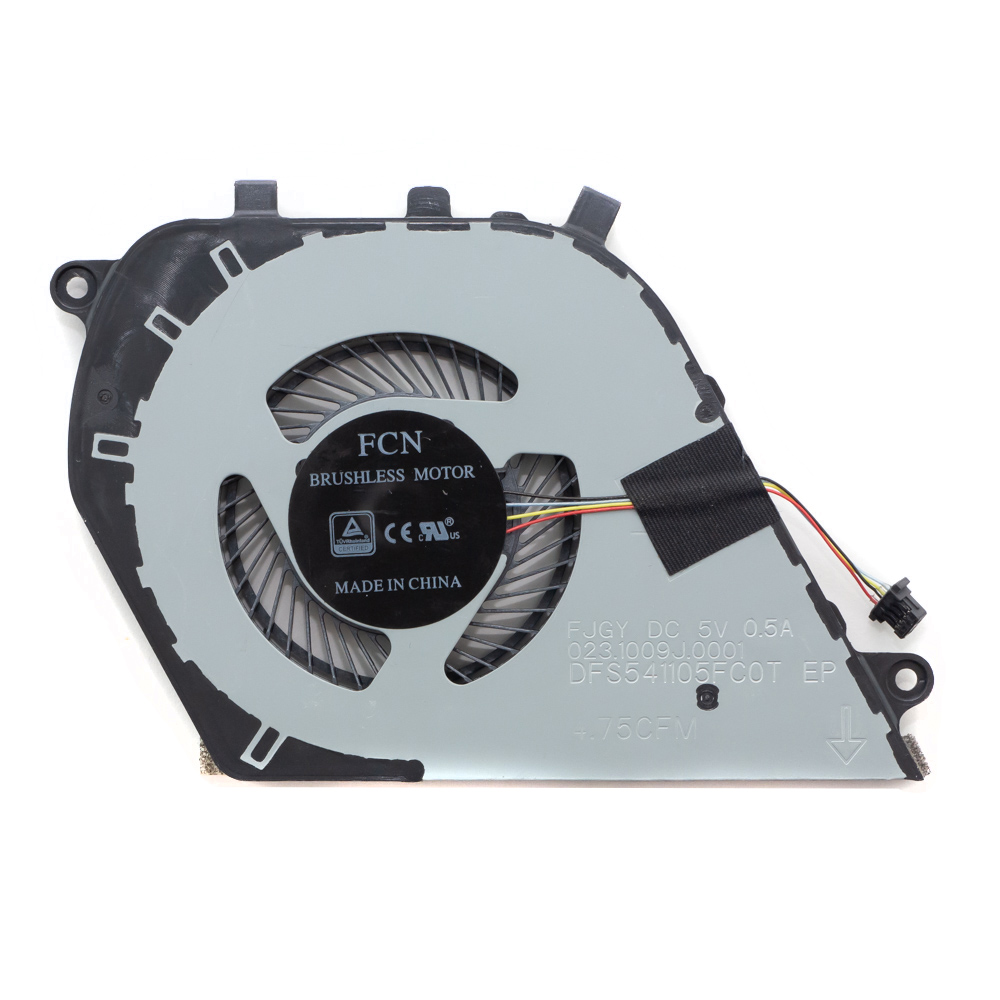

Вентилятор для ноутбука Dell Inspiron 15-7000 (4 pin)

Отличный выбор! Вентилятор (кулер) для Dell Inspiron 15-7000 Series — это критически важный компонент для поддержания производительности и долговечности ноутбука. Ниже представлено подробное описание, технические характеристики и информация о совместимости.

Общее описание

Вентилятор системы охлаждения для серии Dell Inspiron 15-7000 предназначен для отвода тепла от центрального процессора (CPU) и, в большинстве конфигураций, от графического процессора (GPU) через общий теплоотвод. Он представляет собой единый модуль, состоящий из радиатора, тепловых трубок и вентилятора с 4-пиновым разъемом.

Ключевые особенности:

• 4-пиновый разъем: Позволяет осуществлять широтно-импульсную модуляцию (ШИМ/PWM). Это означает, что материнская плата может динамически регулировать скорость вращения вентилятора (от очень тихой до максимальной) в зависимости от температуры компонентов, что обеспечивает оптимальный баланс между шумом и эффективностью охлаждения.
• Гибридная система охлаждения: Обычно использует одну или две тепловые трубки для отвода тепла от процессора и видеокарты к радиатору.
• Тихая работа (на низких оборотах): При обычной нагрузке (работа с документами, просмотр веб-страниц) вентилятор работает почти бесшумно.
• Высокая эффективность: При нагрузке (игры, рендеринг) способен на высоких оборотах интенсивно прогонять воздух через радиатор, предотвращая троттлинг (снижение производительности из-за перегрева).

Технические характеристики (типовые)

• Тип разъема: 4-pin (PWM).
• Напряжение: 5В (стандартно для ноутбучных кулеров).
• Диаметр вентилятора: Обычно 70-80 мм (зависит от конкретной модификации).
• Подшипник: Гидродинамический (sleeve bearing) или более долговечный шарикоподшипник (ball bearing).
• Тепловые трубки: Медные, 1 или 2 штуки.
• Радиатор: Алюминиевый, с плотным расположением тонких пластин (ребер) для увеличения площади теплообмена.
• Термоинтерфейс: На тепловых трубках и площадках для чипов предустановлены термопрокладки разной толщины. Важно: При замене кулера обязательно требуется замена термопасты на процессоре и видеокарте, а также проверка целостности термопрокладок на чипах памяти и VRM.

Парт-номера (Dell P/N - Part Number)

Внимание! Серия Inspiron 15-7000 (например, 7567, 7577, 7586, 7590, 7591 и др.) имеет разные ревизии материнских плат и систем охлаждения в зависимости от конфигурации (наличие дискретной видеокарты, ее модель, поколение процессора). Поэтому крайне важно определять нужную деталь по сервисному коду ноутбука (Service Tag).

Наиболее точный способ:

1. Найдите Service Tag (7-значный буквенно-цифровой код) на наклейке на дне ноутбука или в BIOS (F2 при загрузке).
2. Введите его на официальном сайте Dell в разделе "Поддержка" -> "Просмотреть конфигурацию". В списке деталей будет указан точный парт-номер кулера.

Наиболее распространенные парт-номера (для примера):

• 0J8M8H (или J8M8H): Очень распространенный номер для моделей с дискретной видеокартой (NVIDIA GTX 1050, 1050 Ti) и процессорами 7-го поколения Intel (например, для Inspiron 7567).
• 0K7P8H (или K7P8H): Часто встречается в моделях с более мощными видеокартами (GTX 1060) или в более поздних ревизиях.
• 0Z3R1H, 0F3R1H: Номера для некоторых конфигураций с процессорами 8-го/9-го поколения.
• 07T4HH, 0T4HH: Для моделей с видеокартой NVIDIA MX series или без дискретной видеокарты (только интегрированная графика).

Важно: Номера J8M8H, K7P8H и т.д. — это "очищенные" коды, которые используют производители совместимых запчастей. При заказе ищите по полному номеру.

Совместимые модели ноутбуков

Вентилятор с одним и тем же парт-номером подходит для нескольких конкретных моделей. Основная совместимость определяется форм-фактором материнской платы и теплового пакета.

Основные совместимые модели (но всегда проверяйте P/N!):

• Dell Inspiron 15 7567 (игровая модель с процессорами Intel 7-го поколения: i5-7300HQ, i7-7700HQ и видеокартами NVIDIA GTX 1050/1050 Ti).
• Dell Inspiron 15 7577 (игровая модель с процессорами Intel 7-го/8-го поколения и видеокартами GTX 1060).
• Dell Inspiron 15 7586 (2-в-1 модель).
• Dell Inspiron 15 7590 (с процессорами Intel 9-го поколения).
• Dell Inspiron 15 7591 (часто с тонким корпусом, система охлаждения может отличаться).
• Dell Inspiron 15 7000 (7573) (2-в-1 модель, требует отдельной проверки).

Критически важное правило: Кулер от модели с дискретной видеокартой НЕ подойдет для модели только с интегрированной графикой (и наоборот), так как у них разная конструкция теплоотвода (отсутствует или присутствует площадка для GPU). Также могут отличаться крепления.

Рекомендации при покупке

1. Определите точный P/N: Используйте Service Tag на сайте Dell.
2. Оригинал vs. Совместимый: Оригинальные запчасти Dell (с маркировкой Dell) обычно надежнее, но дороже. Качественные совместимые аналоги (от брендов вроде Sunon, Delta, AVC) могут работать не хуже и стоить дешевле.
3. Внешний вид: Сравните фотографию продаваемого кулера с вашим старым. Должны идеально совпадать: количество и изгиб тепловых трубок, форма радиатора, расположение винтовых креплений, площадь медных пластин, прилегающих к чипам.
4. Комплект: Хорошо, если в комплекте будут новые термопрокладки и винты, но основное — это качественная термопаста (купите отдельно, например, Arctic MX-4, Thermal Grizzly Kryonaut).

Перед установкой: Обязательно очистите от пыли радиаторные решетки на корпусе ноутбука и полностью удалите старую термопасту с CPU и GPU.
