Провода питания для проверки iPhone (4, 5, 6, 7, 8, Х)

Отличный запрос! Вот подробное описание, характеристики и информация о совместимости для наборов проводов питания, используемых для диагностики и ремонта iPhone.

Общее описание

Наборы проводов питания (также известные как "JIG-кабели", "питающие шлейфы" или "кабели для подачи питания на материнскую плату") — это специальные сервисные инструменты для мастеров по ремонту. Они предназначены для безопасного подключения лабораторного источника питания (ЛБП) напрямую к материнской плате iPhone в обзор штатного аккумулятора.

Основное назначение:

1. Диагностика потребления тока ("на утечку"): Позволяют точно измерить ток в режиме покоя и под нагрузкой, чтобы выявить короткое замыкание или неисправный компонент.
2. Ремонт без аккумулятора: Позволяют включить и протестировать телефон при отсутствующем или неисправном аккумуляторе.
3. Безопасность: Исключают риск возгорания неисправного аккумулятора во время диагностики.
4. Удобство: Не требуют постоянной пайки/отпайки проводов к контактам платы.

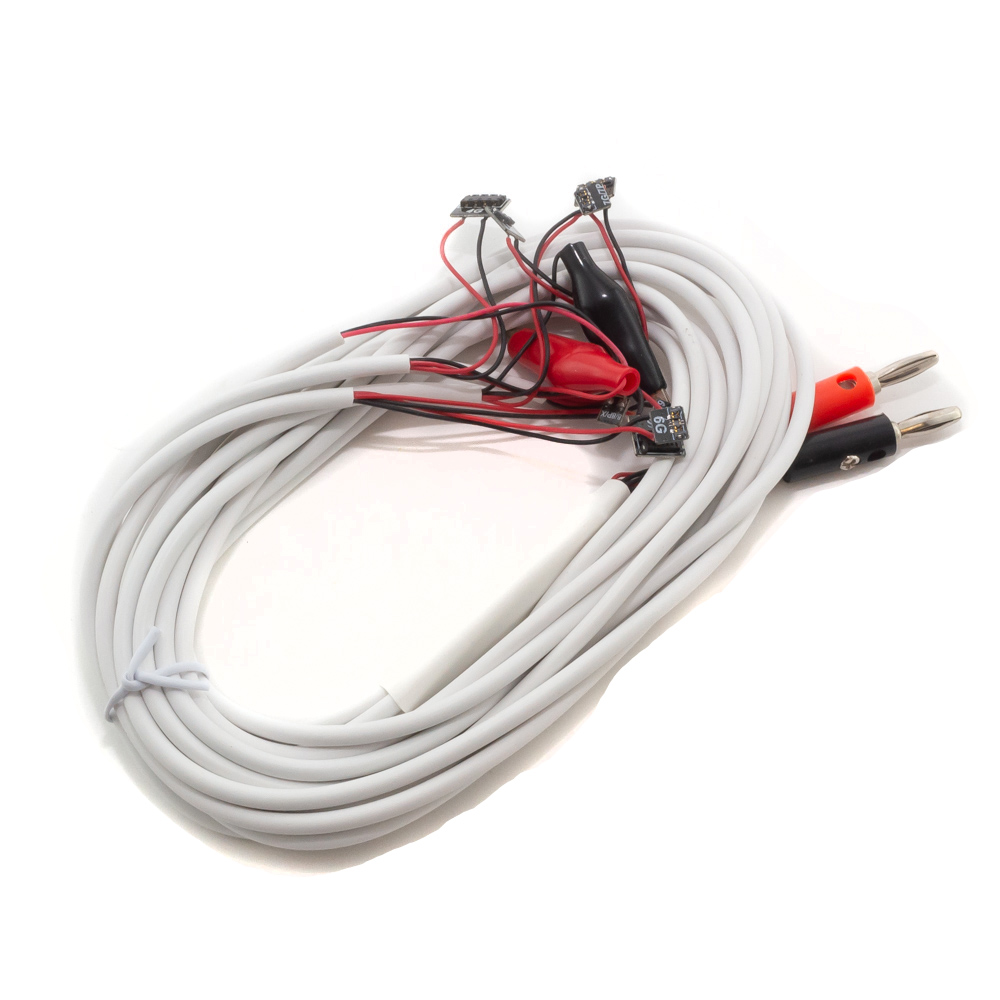

Кабель обычно состоит из двух частей:

• Плата-переходник с контактами, точно повторяющая разъем аккумулятора iPhone.
• Провода (красный "+", черный "-"), которые подключаются к клеммам лабораторного блока питания.

Технические характеристики (общие)

• Назначение: Подача постоянного стабилизированного напряжения на материнскую плату iPhone в обход штатного аккумулятора.
• Рабочее напряжение: 3.8В - 4.2В (имитирует напряжение полностью заряженного Li-ion аккумулятора). ВАЖНО: Никогда не подавайте 5В или более, это убьет устройство!
• Максимальный ток: Зависит от сечения проводов, обычно рассчитаны на 3-5А, что покрывает пиковые потребления даже при неисправностях.
• Полярность: Четко маркирована. Красный провод — плюс (BATT_VCC), черный — минус (GND). Обратная полярность выведет устройство из строя.
• Тип разъема: Зависит от модели iPhone (см. ниже).
• Комплектация: Часто включает удобные зажимы "крокодилы" или вилочные разъемы для подключения к ЛБП.

Парт-номера, совместимость и особенности по моделям

Парт-номера могут отличаться у разных производителей инструментов. Ниже приведены распространенные номера и описания.

1. Для iPhone 4 / 4s

• Тип разъема: Широкий 8-контактный разъем (первое поколение).
• Парт-номера: IPH-4S-BATT, 614-0056, FPC-IP4-BATT.
• Совместимые модели: Только iPhone 4 и iPhone 4s.

2. Для iPhone 5 / 5c / 5s / SE (1st gen)

• Тип разъема: Узкий 6-контактный разъем (второе поколение).
• Парт-номера: IPH-5-BATT, 614-0067, FPC-IP5-BATT.
• Совместимые модели: iPhone 5, 5c, 5s, SE (1-го поколения, 2016).

3. Для iPhone 6 / 6 Plus / 6s / 6s Plus / 7 / 7 Plus / 8 / 8 Plus / SE (2nd gen, 2020) / SE (3rd gen, 2022)

• Тип разъема: Узкий 4-контактный разъем (третье поколение). Самый распространенный тип.
• Парт-номера: IPH-6-BATT, 614-0082, FPC-IP6-BATT, DCPS-0010.
• Совместимые модели: Вся линейка с 6 по 8 Plus, а также SE 2/3. Это возможно, потому что Apple сохранила расположение силовых контактов (BATT_VCC и GND), хотя сами разъемы аккумуляторов физически разные (с "крылышками" у 6/6s и без у 7/8/SE2). Данный кабель подключается только к основным контактам.

4. Для iPhone X / XS / XS Max / XR / 11 / 11 Pro / 11 Pro Max / 12 / 12 mini / 12 Pro / 12 Pro Max / 13 / 13 mini / 13 Pro / 13 Pro Max / 14 / 14 Plus / 14 Pro / 14 Pro Max / 15 / 15 Plus / 15 Pro / 15 Pro Max

• Тип разъема: Узкий 4-контактный разъем с дополнительным 3-м (или 4-м) контактом для данных.
• Особенность: Начиная с iPhone X, в разъеме аккумулятора появляется отдельный контакт для шины данных (например, BATT_SWI, BATT_THERM). Для простой подачи питания он не нужен, но для полной совместимости и обхода возможных ошибок системы контроля аккумулятора (BMS) существуют "умные" (smart) кабели.
• Парт-номера (базовые): IPH-X-BATT, 614-0102 (только питание).
• Парт-номера ("умные" кабели): DCPS-0014, IPH-X-BATT-SMART. Они имеют встроенный резистор, который эмулирует наличие "родного" аккумулятора, что позволяет телефону работать нормально, не показывая предупреждений.
• Совместимые модели: Все модели, начиная с iPhone X и новее. "Умной" версией можно пользоваться и для более старых моделей (6-8), но базовой версией для X и новее — не всегда удобно (телефон может быстро разряжаться в выключенном состоянии или показывать ошибки).

Сводная таблица совместимости

| Парт-номер (пример) | Тип разъема | Основные совместимые модели | Примечание | | :--- | :--- | :--- | :--- | | IPH-4S-BATT | 8-пин (широкий) | iPhone 4, 4s | Только старые модели | | IPH-5-BATT | 6-пин (узкий) | iPhone 5, 5c, 5s, SE (1st) | | | IPH-6-BATT | 4-пин (узкий) | iPhone 6 / 6 Plus / 6s / 6s Plus / 7 / 7 Plus / 8 / 8 Plus / SE (2nd, 3rd) | Универсальный для классических моделей | | IPH-X-BATT | 4-пин + данные | iPhone X и новее (до актуальных) | Базовая версия, может требовать обхода ошибок | | DCPS-0014 | 4-пин + данные | iPhone X и новее (до актуальных) | "Умной" кабель, рекомендуется для X и новее. Совместим и со старыми. |

Важное предупреждение по использованию:

• Всегда выставляйте напряжение на блоке питания вручную перед подключением к телефону. Рекомендуемое начальное напряжение — 4.0В.
• Ограничьте ток (Current Limit) на блоке питания. Для диагностики обычно хватает 1А. При включении исправного телефона под нагрузкой он сам возьмет нужный ему ток (до 2-2.5А).
• Соблюдайте полярность. Неправильное подключение гарантированно вызовет серьезные повреждения.
• Кабель — это инструмент для специалистов, имеющих знания в электронике и опыт работы с лабораторным блоком питания.
