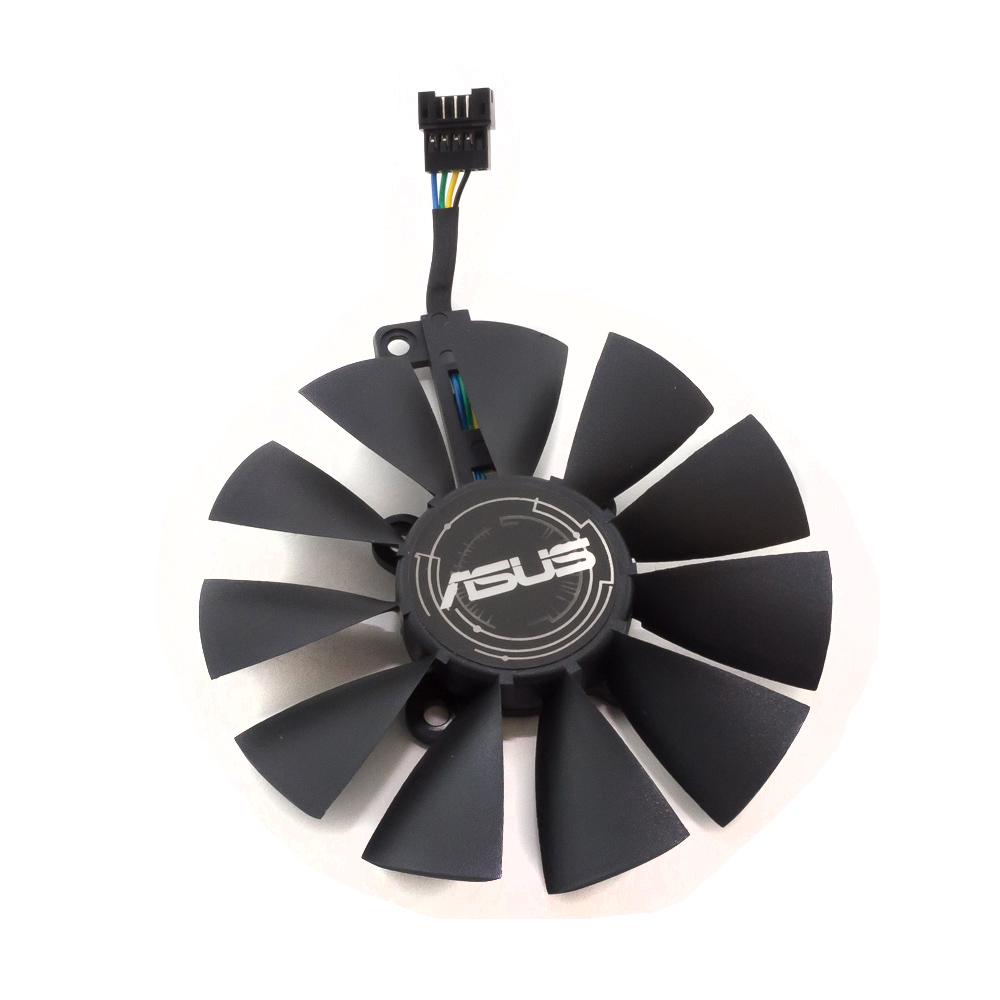

Вентилятор для видеокарты Asus GTX1060, GTX1070 (4 pin 3 Line)
тел. +7(499)347-04-82
Описание Вентилятор для видеокарты Asus GTX1060, GTX1070 (4 pin 3 Line)
Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для стандартного вентилятора системы охлаждения видеокарт ASUS серий GTX 1060 и GTX 1070.
Описание
Оригинальный осевой вентилятор, используемый в системах охлаждения ASUS Dual, Turbo, Phoenix и некоторых модификациях STRIX для видеокарт серий GeForce GTX 1060 и GTX 1070. Вентилятор предназначен для замены вышедших из строя оригинальных кулеров, что позволяет восстановить эффективное охлаждение и уровень шума без необходимости замены всей видеокарты или установки громоздкой СВО.
Ключевая особенность — разъем 4-pin (3 Line), где используется только 3 провода: питание (+12V), земля (GND) и тахометр (RPM). Четвертый контакт (PWM) отсутствует, что означает отсутствие широтно-импульсной модуляции (PWM). Управление скоростью вращения таких вентиляторов осуществляется путем изменения напряжения (Voltage Control) через видеодрайвер или ПО материнской платы. Вентилятор имеет характерную полупрозрачную лопасть с кольцом для улучшения воздушного потока и снижения турбулентности.
Технические характеристики
| Параметр | Значение / Описание | | :--- | :--- | | Тип | Осевой вентилятор (Axial Fan) | | Диаметр | 90-95 мм (точный размер зависит от конкретной модели видеокарты) | | Разъем питания | 4-pin (3 провода: 12V, GND, Sense/RPM). Отсутствует провод PWM. | | Управление скоростью | Регулировка напряжения (Voltage Control / DC Mode) | | Подшипник | Скольжения (Sleeve Bearing) или гидродинамический (Hydro Bearing) | | Назначение | Охлаждение радиатора видеокарты ASUS серий GTX 1060/1070 | | Крепление | На винтах к пластиковому кожуху (шасси) системы охлаждения |
Парт-номера (Part Numbers) и артикулы
Официальные номера запчастей от ASUS. Важно: номера могут незначительно отличаться в зависимости от ревизии и конкретной модели видеокарты.
- 90YV09A1-M0NA00 — Один из самых распространенных артикулов для вентиляторов в системах охлаждения серий Dual и Phoenix.
- 90YV09A2-M0NA00 / 90YV09A3-M0NA00 — Другие варианты артикулов для схожих модификаций.
- DUAL-GTX1060-O3G-FAN / DUAL-GTX1070-O8G-FAN — Условное обозначение узла "вентилятор" в спецификациях к конкретным моделям карт.
Где искать номер на самом вентиляторе: На обратной стороне (на стикере) обычно указан серийный номер и модель, например, FAN 109S0953S1RP или подобный. Однако для гарантированной совместимости по креплениям и разъему лучше ориентироваться на парт-номер ASUS (90YV09A1-M0NA00) или сверять визуально.
Совместимые модели видеокарт ASUS
Вентилятор подходит для не-PWM (3-wire) версий систем охлаждения следующих серий:
GeForce GTX 1060 (3GB/6GB)
- ASUS PHOENIX-GTX1060-*
- ASUS DUAL-GTX1060-* (большинство ранних ревизий)
- ASUS TURBO-GTX1060-*
- ASUS EXPEDITION-GTX1060-*
- Некоторые ревизии ASUS STRIX-GTX1060-* (требуют проверки разъема)
GeForce GTX 1070 (8GB)
- ASUS DUAL-GTX1070-* (большинство ранних ревизий)
- ASUS TURBO-GTX1070-*
- ASUS EXPEDITION-GTX1070-*
GeForce GTX 1070 Ti (8GB)
- ASUS TURBO-GTX1070Ti-*
- ASUS DUAL-GTX1070Ti-* (ранние ревизии)
Важные примечания по совместимости и установке
- PWM vs Voltage Control: Критически важно проверить разъем на вашей родной видеокарте. Если на родном вентиляторе 4 провода (черный, желтый, зеленый, синий) — это PWM-вентилятор, и данный 3-проводной вентилятор не подойдет (или будет работать на постоянных максимальных оборотах). Данное описание предназначено только для 3-проводных (4-pin) разъемов.
- Визуальная сверка: Перед покупкой обязательно сравните фотографии вентилятора:
- Диаметр и расположение крепежных отверстий.
- Форма и размер лопастей.
- Длина провода и расположение разъема.
- Управление оборотами: После установки такого вентилятора, возможно, потребуется вручную настроить кривую оборотов в программе ASUS GPU Tweak II или MSI Afterburner, выбрав режим управления "по напряжению" (DC), если такой вариант доступен.
- Альтернатива: Если найти оригинальный вентилятор не удается, можно рассмотреть вариант установки универсальных кулеров (например, Arctic Accelero или наборов от Raijintek), но это более сложная процедура, требующая снятия всего родного кожуха.
Рекомендация: Для точного подбора найдите на сайте или форуме ASUS сервисный мануал (Service Manual) для точной модели вашей видеокарты (указана на шильдике), в котором будет указан парт-номер запасной части.
