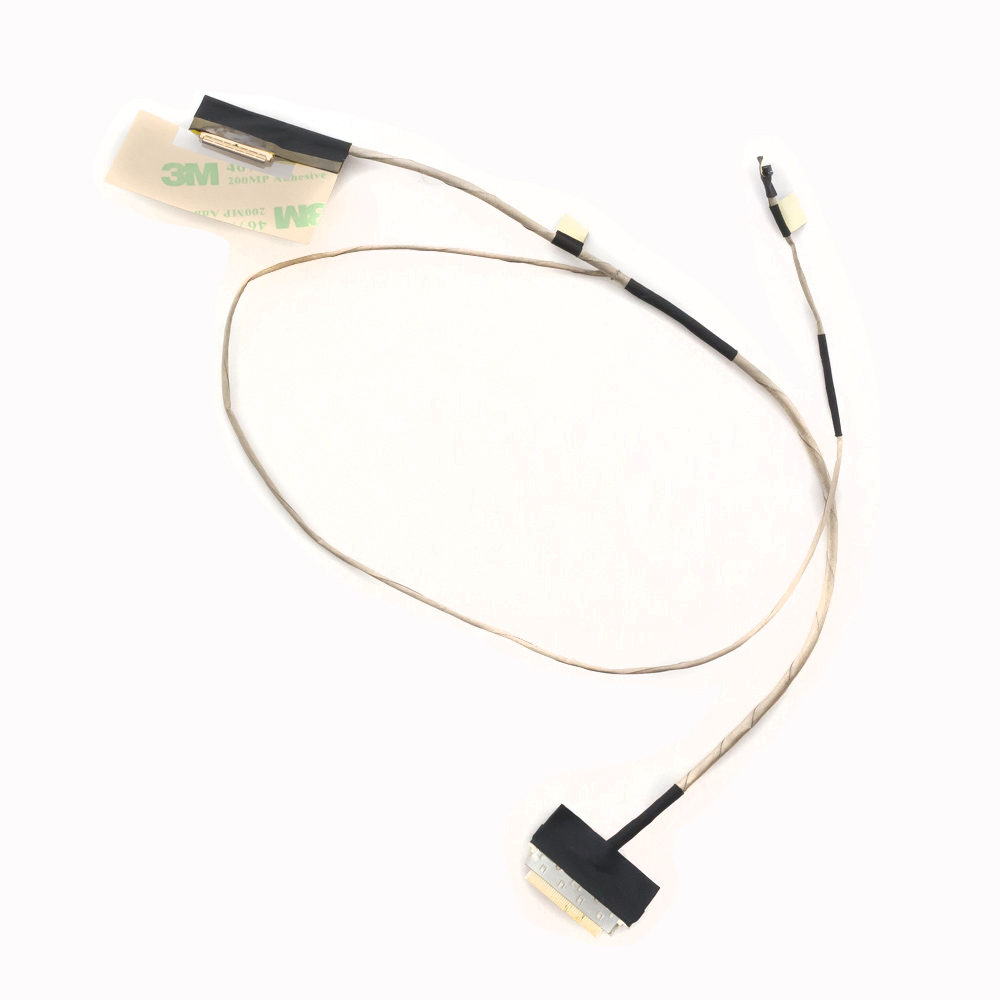

Шлейф матрицы Acer ES14, ES1-420, ES1-421

Конечно. Вот подробное описание и технические характеристики шлейфа матрицы для серии ноутбуков Acer ES14 (ES1-420, ES1-421 и смежных моделей).

Описание

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он отвечает за передачу видеосигнала от системной платы к дисплею, а также сигналов от веб-камеры и микрофонов (если они расположены в верхней части экрана).

Для моделей серии ES14 (Aspire ES1-4xx) используется стандартный 30-пиновый шлейф eDP (Embedded DisplayPort) с разъемами, расположенными под углом 180 градусов. Он является одним из самых частых компонентов, выходящих из строя при проблемах с изображением (артефакты, мерцание, полосы на экране, отсутствие изображения при работающем индикаторе питания).

Технические характеристики

• Тип разъема: eDP (Embedded DisplayPort)
• Количество контактов (пинов): 30 pin
• Конфигурация разъемов:
  • Со стороны материнской платы: 30-пиновый разъем, угол 180 градусов (контакты сверху, кабель выходит прямо).
  • Со стороны матрицы: 30-пиновый разъем, угол 180 градусов.
• Длина: Приблизительно 25-30 см (стандартная для 14-дюймовых моделей).
• Дополнительные цепи: Включает проводники для встроенной веб-камеры (1.3MP) и микрофонов.
• Цвет: Обычно серый или коричневый.

Парт-номера (Part Numbers)

Официальный номер запчасти от Acer может варьироваться в зависимости от ревизии и конкретной субмодели. Наиболее распространенные и встречающиеся в продаже номера:

• 60.HD1N2.001 (самый распространенный)
• DC02001B1010
• 50.DH01N.001
• DC02001B1110
• 60.HD1N2.002

Важно: При заказе ориентируйтесь не только на номер, но и на визуальное соответствие (фотографии), особенно на расположение и тип разъемов (180°).

Совместимые модели ноутбуков

Шлейф с указанными характеристиками подходит для широкого спектра 14-дюймовых моделей Acer серии Aspire ES1-4xx, а также для некоторых других линеек на той же платформе.

Основная совместимая серия:

• Acer Aspire ES1-420
• Acer Aspire ES1-421
• Acer Aspire ES1-430
• Acer Aspire ES1-431
• Acer Aspire ES1-432
• Acer Aspire ES1-433
• Acer Aspire ES1-470
• Acer Aspire ES1-471
• Acer Aspire ES1-472
• Acer Aspire ES1-731 (в некоторых модификациях)

Другие совместимые модели (на той же платформе):

• Acer Aspire E5-421
• Acer Aspire E5-422
• Acer Aspire E5-423
• Acer Extensa 2540
• Acer TravelMate TMP2440
• Acer TravelMate TMP2450

Критически важное условие совместимости: Ноутбук должен использовать 14-дюймовую матрицу с разрешением HD (1366x768) или HD+ (1600x900) и интерфейсом eDP 30 pin. Перед покупкой рекомендуется вскрыть ноутбук и сравнить старый шлейф с новым по форме разъемов, их расположению (180°) и порядку контактов.

Признаки неисправности шлейфа:

1. Искаженное изображение (артефакты, цветные полосы).
2. Мерцание экрана или периодическое пропадание изображения.
3. Изображение есть только под определенным углом наклона крышки.
4. Полное отсутствие изображения при работающем индикаторе питания и звуках загрузки системы.
5. Не работает встроенная веб-камера или микрофоны (при этом в диспетчере устройств они могут "пропадать" и появляться при шевелении крышки).

Перед заменой шлейфа рекомендуется провести базовую диагностику: проверить изображение на внешнем мониторе (через HDMI/VGA) и аккуратно пошевелить крышку ноутбука при включенном питании.
