Шлейф матрицы Lenovo ThinkPad L580

Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для шлейфа матрицы (дисплейного кабеля) ноутбука Lenovo ThinkPad L580.

Общее описание

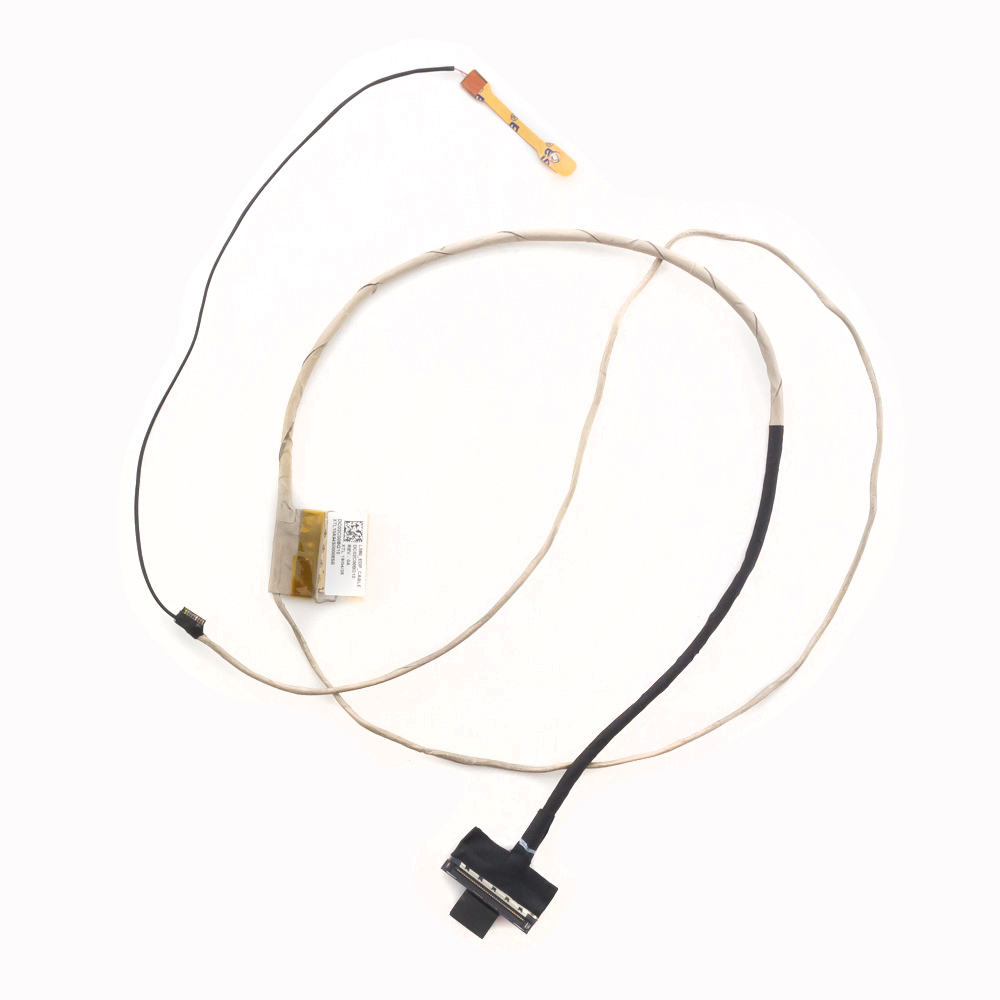

Шлейф матрицы (Display Cable, LCD Cable, eDP Cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу видеосигнала, данных от тачпада (если он встроен в экран) и питание для подсветки матрицы.

Для модели ThinkPad L580 этот шлейф является критически важным компонентом. Его повреждение (перегибы, разрывы, окисление контактов) приводит к наиболее частым проблемам с изображением:

• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка ОС).
• Искажение картинки, артефакты, полосы на экране.
• Мерцание изображения.
• Неравномерная подсветка или ее отсутствие.
• Не работает тачпад (если его шлейф интегрирован в дисплейный).

Технические характеристики

• Тип разъема: Использует современный интерфейс eDP (Embedded DisplayPort) для передачи видеосигнала.
• Конфигурация: Существует в двух основных вариантах, в зависимости от конфигурации ноутбука:
  1. Без сенсорного экрана: Более простой шлейф, отвечающий только за передачу видео и питания подсветки.
  2. С сенсорным экраном (TouchScreen): Имеет дополнительный шлейф или группу контактов для подключения тачскрина (обычно это отдельный тонкий шлейф, идущий в одном шлейф-кабеле с eDP).
• Количество пинов (контактов): 40 пинов (eDP) — это наиболее распространенный вариант для нетouch-версий. Для touch-версий может быть 40+ пинов или отдельный шлейф.
• Длина и форма: Кабель проложен по специфическому маршруту внутри крышки и корпуса, имеет точные изгибы. Важно покупать шлейф, предназначенный именно для L580.
• Дополнительные компоненты: На некоторых шлейфах могут быть экранирующие элементы (металлизированная пленка) для защиты от помех.

Парт-номера (FRU - Field Replaceable Unit)

Это оригинальные номера запчастей от Lenovo. Перед покупкой обязательно сверьте номер FRU вашего старого шлейфа или уточните конфигурацию ноутбука.

Самые распространенные парт-номера для ThinkPad L580:

• FRU 00NY652 (или SLT3-NS365-101) — Основной и самый распространенный шлейф для моделей БЕЗ сенсорного экрана.
• FRU 00NY653 — Вероятно, шлейф для моделей с сенсорным экраном.
• FRU 02DL149 — Еще один вариант шлейфа, встречающийся в некоторых модификациях.

Важно: Номер FRU может незначительно отличаться в зависимости от региона поставки и конкретной субмодели. Лучший способ идентификации — разобрать ноутбук и посмотреть номер на самом шлейфе (он напечатан на его поверхности).

Совместимые модели

Шлейф матрицы — высокоспецифичная деталь. Он совместим только с ограниченным числом моделей, имеющих идентичную конструкцию крышки и материнской платы.

Прямая совместимость (модели, для которых предназначен тот же шлейф):

• Lenovo ThinkPad L580 (все модификации)
• Lenovo ThinkPad T580 — Ключевой момент! Модели T580 и L580 часто используют одинаковые шлейфы матрицы (особенно FRU 00NY652), так как имеют схожую конструкцию крышки дисплея и разъемов. Это наиболее вероятный вариант кросс-совместимости.

Осторожно! Несовместимые модели:

• ThinkPad L570 / T570 (предыдущее поколение, другая конструкция).
• ThinkPad E580 / E590 (другая серия, разная компоновка).
• ThinkPad T590 / L590 (следующее поколение, другой разъем и форма).

Рекомендации по покупке и замене

1. Определите конфигурацию: Уточните, есть ли у вашего L580 сенсорный экран. Это критически важно.
2. Снимите старый шлейф и посмотрите номер FRU — это самый надежный способ.
3. При покупке ищите по запросам: "Шлейф матрицы Lenovo L580 FRU 00NY652", "LCD cable ThinkPad L580", "eDP cable for ThinkPad L580/T580".
4. Качество: Старайтесь покупать оригинальные (FRU) или качественные совместимые шлейфы от проверенных производителей (например, NMB, Foxconn). Дешевые аналоги могут быть неэкранированными и вызывать помехи.
5. Замена: Процесс требует аккуратности. Необходимо снять заднюю крышку, клавиатуру, панель над клавиатурой, открутить и аккуратно открыть крышку с матрицей, чтобы добраться до шлейфа. Фиксаторы разъемов обычно откидные. Рекомендуется обратиться к сервисному мануалу (HMM) для вашей модели или к специалисту.

Итог: Для Lenovo ThinkPad L580 основным парт-номером шлейфа для нетouch-версии является FRU 00NY652, который также подходит для модели ThinkPad T580. Для touch-версии ищите FRU 00NY653. Всегда проверяйте номер на старом компоненте перед покупкой.
