Шлейф матрицы Asus GL502, GL502V

Артикул: 3907976

в наличии: 12шт.

цена: 537

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

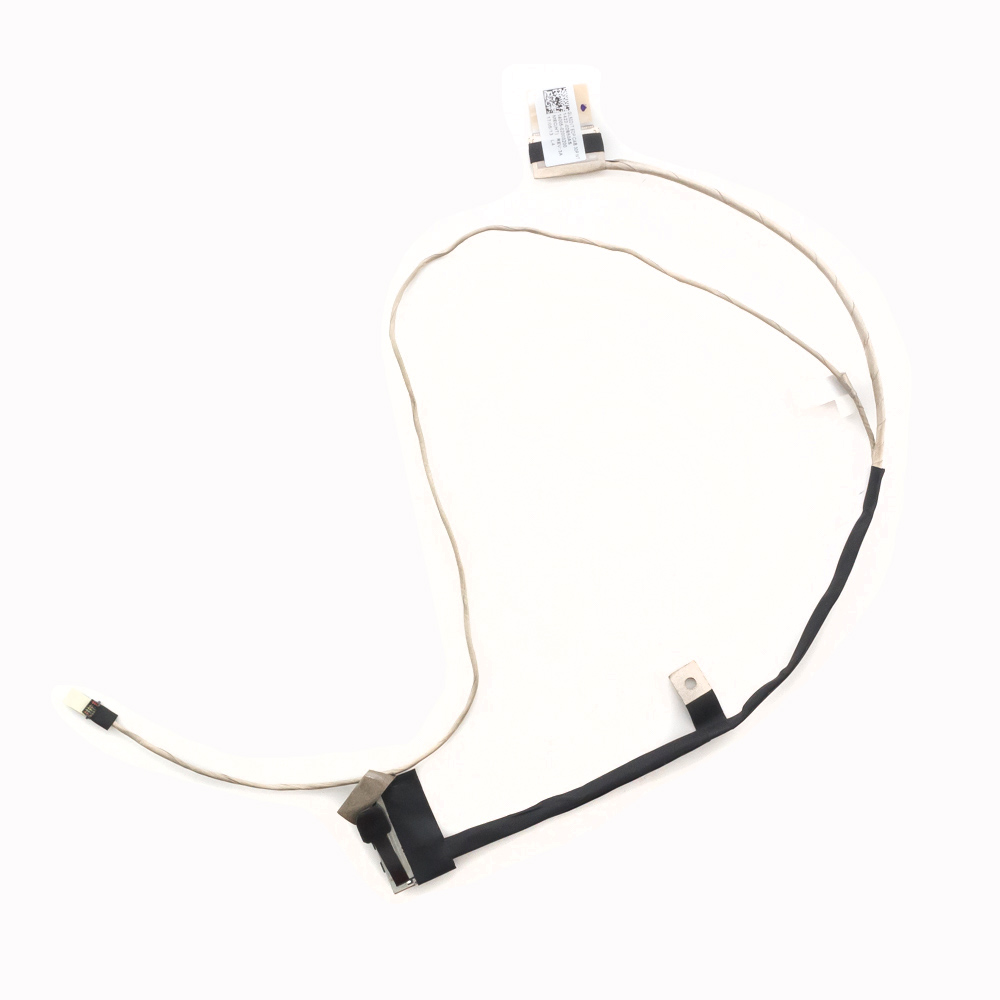

Описание Шлейф матрицы Asus GL502, GL502V

Отличный вопрос! Шлейф матрицы — один из самых частых элементов, выходящих из строя в ноутбуках серии Asus GL502 (особенно GL502V), что приводит к таким проблемам, как рябь на экране, полосы, мерцание или отсутствие изображения при работающем индикаторе питания.

Вот подробное описание, характеристики и совместимость.

Общее описание

Шлейф матрицы (LCD cable, eDP cable) в ноутбуках Asus GL502 — это гибкий плоский кабель, соединяющий материнскую плату с дисплеем. Он передает:

Видеосигнал (по интерфейсу eDP — Embedded DisplayPort).
Питание на подсветку матрицы и саму матрицу.
Сигналы от веб-камеры и микрофонов (если они расположены в верхней крышке).
Сигналы Wi-Fi антенн (часто их провода проложены рядом или интегрированы в конструкцию).

Типичная поломка: Из-за постоянного открывания/закрывания крышки шлейф перегибается в районе петель. Со временем проводники внутри истончаются или рвутся, что приводит к перебоям в передаче сигнала.

Технические характеристики (общие для серии)

Тип интерфейса: eDP (Embedded DisplayPort) 30-pin или 40-pin. Конкретное количество контактов зависит от разрешения матрицы.
Конфигурация разъемов:
- Со стороны материнской платы: Прямой или угловой разъем, обычно с фиксатором, который поднимается вверх.
- Со стороны матрицы: Прямой разъем, часто с фиксатором, сдвигаемым вбок.
Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри корпуса.
Дополнительные компоненты: На шлейфе могут быть размещены небольшие ферритовые фильтры (бочонки) для подавления помех, а также разъемы для подключения антенн Wi-Fi (обычно черный и белый разъемы IPX).
Ключевая особенность для GL502: В этих моделях часто используется шлейф, который разделяется на две части — одна идет к матрице, а вторая, более тонкая ветка, — к веб-камере.

Парт-номера (Part Numbers) и Совместимость

ВНИМАНИЕ: Это самая важная часть. Совместимость определяется не только моделью ноутбуба (GL502V), но и точной моделью установленной матрицы. Разные матрицы (с разным разрешением и разъемом) требуют разных шлейфов.

Основные парт-номера:

60NL02H0-BB210 / 60NL02H0-BB211 / 60NL02H0-BB2X0
- Самый распространенный номер для серии GL502.
- Характеристики: eDP 30-pin, 1920x1080 (Full HD). Подходит для большинства матриц FHD.
- Где искать номер: На самой ленте шлейфа обычно нанесен белой или черной печатью.
60NL0270-BB210 / 60NL0270-BB211
- Еще один распространенный вариант для FHD матриц.
Для матриц 4K (UHD, 3840x2160):
- Требуется шлейф с интерфейсом eDP 40-pin.
- Пример парт-номера: 60NL03S0-BB210 или аналогичные.
- Важно: Шлейф для 4K несовместим с матрицей FHD и наоборот.

Как точно определить нужный шлейф:

Разберите ноутбук и посмотрите номер на старом шлейфе. Это самый надежный способ.
Определите модель вашей матрицы. Для этого:
- Установите программу HWiNFO или AIDA64 и посмотрите модель дисплея в разделе "Monitor".
- Или разберите крышку дисплея и найдите наклейку на обратной стороне матрицы. Модель будет начинаться на NV156FHM-Nxx, B156HANxx.x, LP156WF6-SPB1 и т.д.
Найдите свой точный номер ноутбуба. Он указан на наклейке на нижней крышке (D壳), например: GL502VM, GL502VT, GL502VSK, GL502VL и т.д.

Совместимые модели ноутбуков

Шлейф с парт-номерами типа 60NL02H0-BB2x0 подходит для большинства ноутбуков серии Asus GL502, а также для некоторых моделей из других линеек с аналогичной конструкцией:

Asus ROG Strix GL502VM (с процессорами Intel 6-го и 7-го поколения)
Asus ROG Strix GL502VT (с видеокартой GTX 970M)
Asus ROG Strix GL502VSK (с видеокартой GTX 1070)
Asus ROG Strix GL502VS (с видеокартой GTX 1070)
Asus ROG Strix GL502VL
Asus ROG GL502Y (более поздние модели)
Также может подходить для некоторых модификаций Asus FX502VM / FX502VD (более бюджетная серия, но с похожей конструкцией).
