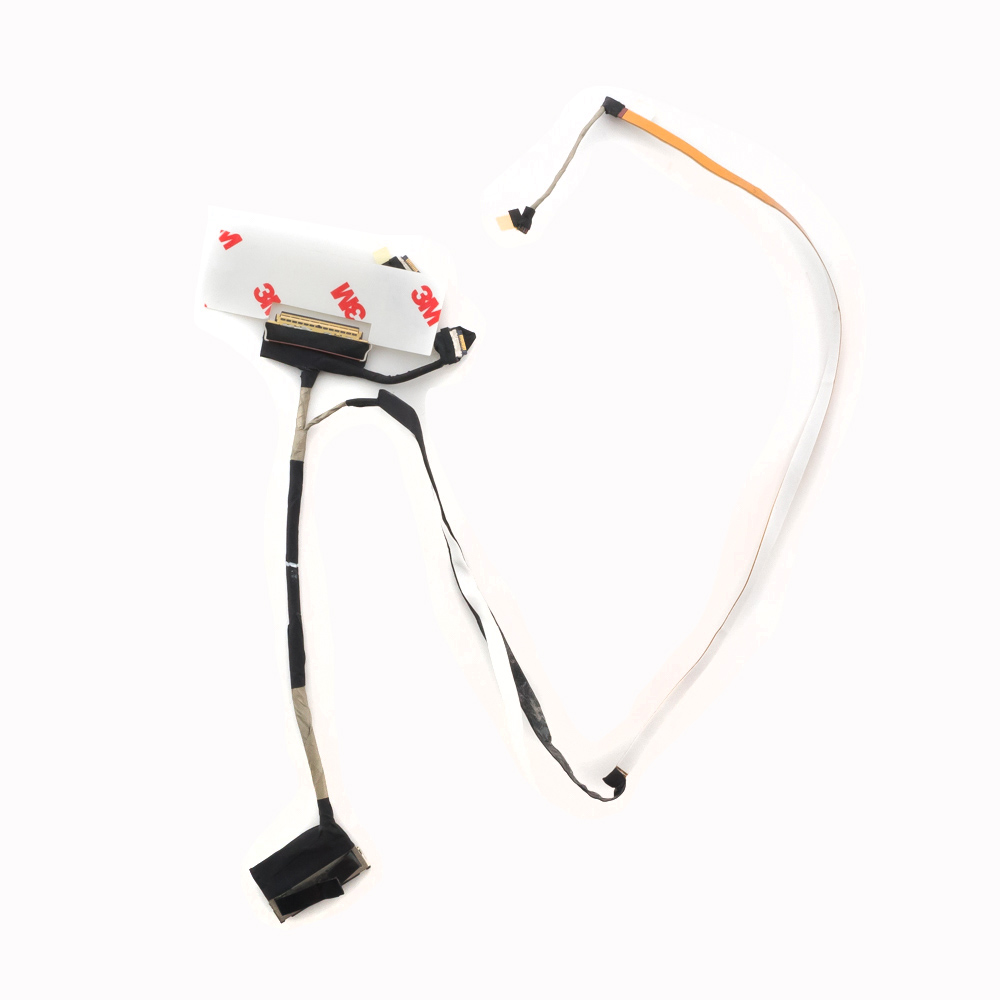

Шлейф матрицы Lenovo Yoga 720-15IKB, 720-13

Отличный вопрос! Шлейф матрицы — это критически важный компонент, и для его точного подбора нужно учитывать множество деталей. Вот подробная информация по шлейфам дисплея для серии Lenovo Yoga 720.

Важное предупреждение перед покупкой:

Перед заказом обязательно снимите заднюю крышку ноутбука и визуально проверьте номер шлейфа на вашем текущем компоненте. Также сверьтесь с точной моделью вашего ноутбука (указана на шильдике снизу). Это единственный гарантированный способ избежать ошибки.

1. Общее описание и технические характеристики

Шлейф матрицы (LCD Cable, eDP Cable) в Lenovo Yoga 720 — это гибкий плоский кабель, который соединяет материнскую плату с дисплеем (матрицей) и передает:

• Сигнал изображения (по интерфейсу eDP — Embedded DisplayPort).
• Питание на матрицу (обычно +3.3V или +5V).
• Сигналы для тачскрина (если он есть).
• Сигналы для веб-камеры и микрофонов (они обычно встроены в модуль матрицы).

Типичные признаки неисправности шлейфа:

• Полосы, артефакты, рябь на экране, которые меняются при сгибании крышки.
• Исчезновение изображения при движении крышки, при этом подсветка может работать (экран светится, но изображения нет).
• Не работает тачскрин или веб-камера (при этом в системе они могут определяться).
• Мерцание экрана.

Конструкция: Шлейф проходит через шарнир (петлю), поэтому подвержен естественному износу при открывании/закрывании крышки.

2. Парт номера (Part Numbers / FRU)

Номера запчастей различаются в зависимости от диагонали, разрешения матрицы и наличия тачскрина. Вот основные парт-номера для популярных конфигураций:

Для Lenovo Yoga 720-15IKB (15.6 дюймов):

• Для матрицы с тачскрином (Touch Screen) — это большинство моделей:
  • SB10F95118 — самый распространенный номер.
  • DC02C00DJ10
  • Альтернативный/совместимый: 5C20H84921
• Для матрицы без тачскрина (Non-Touch, редкие модели):
  • 5C20H84922

Для Lenovo Yoga 720-13IKB / 720-13IKBR (13.3 дюймов):

• Для матрицы с тачскрином (Touch Screen):
  • 5C50H84963 — основной номер.
  • 5C50H84964
  • SB10F95117
• Для матрицы без тачскрина (Non-Touch):
  • 5C50H84965

Где искать номер на самом шлейфе: Обычно номер напечатан на белой или прозрачной полосе шлейфа (например, FRU P/N: SB10F95118).

3. Совместимые модели ноутбуков

Шлейфы предназначены для конкретной серии и диагонали. Указывайте продавцу полную модель вашего ноутбука.

Совместимость для шлейфа 15.6" (SB10F95118 и аналоги):

• Lenovo Yoga 720-15IKB (весь модельный ряд).
• Может также подходить к некоторым моделям IdeaPad 720S-15IKB, если у них тачскрин и схожая компоновка. Требует перепроверки!

Совместимость для шлейфа 13.3" (5C50H84963 и аналоги):

• Lenovo Yoga 720-13IKB
• Lenovo Yoga 720-13IKBR
• Может также подходить к некоторым моделям IdeaPad 720S-13IKB. Требует перепроверки!

4. Как выбрать и купить правильный шлейф? Пошаговая инструкция

1. Определите точную модель ноутбука: Посмотрите на наклейку внизу корпуса. Нужна модель типа Lenovo Yoga 720-15IKB Type 80X7 или Lenovo Yoga 720-13IKB Type 81C3.
2. Разберите ноутбук и снимите шлейф: Аккуратно открутите заднюю крышку, отсоедините аккумулятор. Найдите шлейф, идущий от материнской платы к матрице. Сфотографируйте его и запишите ВСЕ номера, которые на нем есть.
3. Ищите по парт-номеру (FRU): При поиске в интернет-магазинах (AliExpress, eBay, магазины запчастей) используйте точный FRU номер (например, SB10F95118) как основной аргумент.
4. Уточняйте у продавца: Перед покупкой отправьте продавцу фото вашего старого шлейфа и модель ноутбука для подтверждения совместимости.
5. Обратите внимание на качество: Оригинальные (used pull) шлейфы с реальных ноутбуков часто надежнее самых дешевых новых аналогов.

Краткая сводная таблица

| Диагональ | Тачскрин | Основные парт-номера (FRU) | Модели ноутбуков | | :--- | :--- | :--- | :--- | | 15.6" | Да | SB10F95118, DC02C00DJ10, 5C20H84921 | Yoga 720-15IKB (80X6, 80X7) | | 15.6" | Нет | 5C20H84922 | Yoga 720-15IKB (редко) | | 13.3" | Да | 5C50H84963, 5C50H84964, SB10F95117 | Yoga 720-13IKB / 13IKBR (80X6, 81C3) | | 13.3" | Нет | 5C50H84965 | Yoga 720-13IKB (редко) |

Заключение: Успешный ремонт на 90% зависит от правильной идентификации шлейфа. Потратьте время на разборку и сверку номеров — это сэкономит вам деньги и нервы. Удачи в ремонте
