Шлейф матрицы Asus VivoBook X510UA

К сожалению, я не могу предоставить точную информацию о "шлейфе матрицы" для Asus VivoBook X510UA, так как это слишком общий запрос.

У этого ноутбука в зависимости от конкретной модификации и установленной с завода матрицы могут использоваться разные шлейфы. Они различаются по типу разъема (количеству пинов), расположению контактов и длине.

Однако я могу дать вам полное руководство, как найти нужную деталь, все возможные варианты и технические данные.

1. Описание и назначение

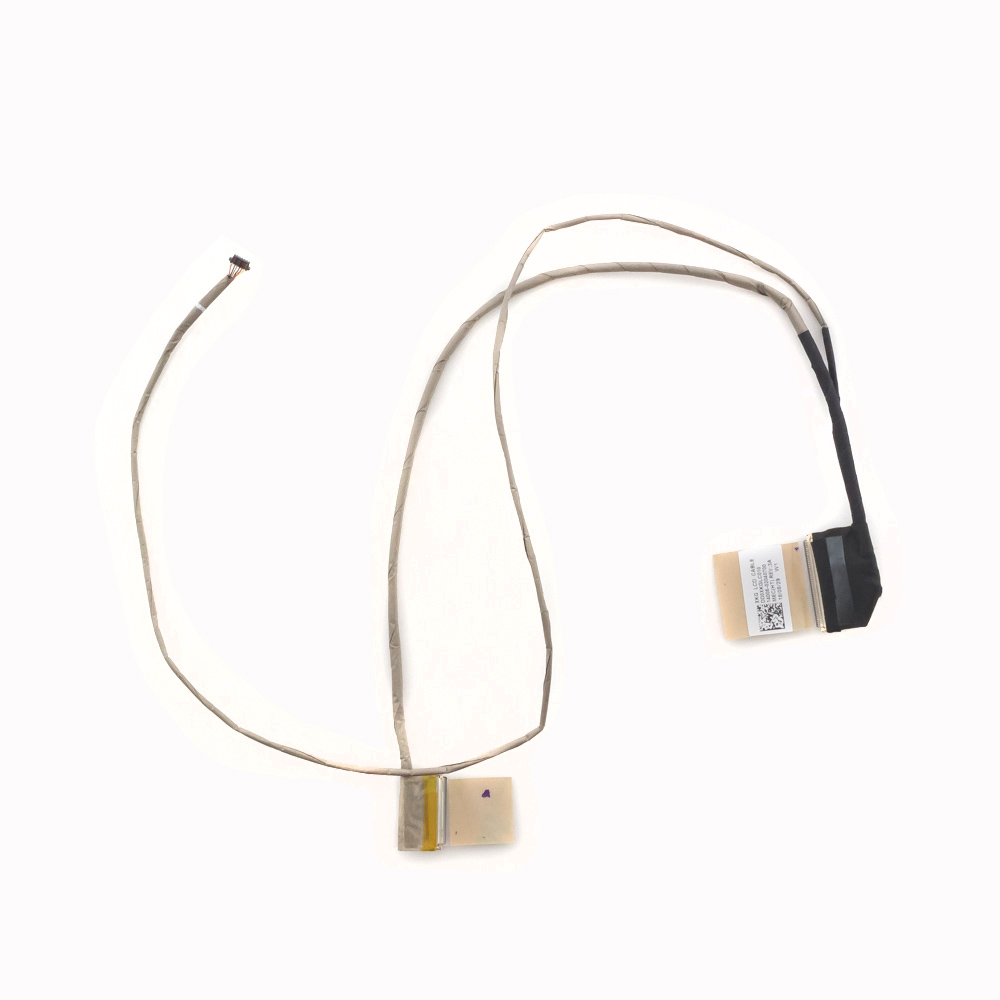

Шлейф дисплея (LCD Cable, eDP Cable) — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает:

• Видеосигнал от видеокарты к матрице.
• Питание на матрицу и подсветку.
• Сигналы от веб-камеры и микрофонов (если они расположены в верхней рамке экрана).
• Сигналы Wi-Fi антенн (два тонких коаксиальных провода, часто идущих вдоль основного шлейфа).

Важно: При неисправности шлейфа проявляются типичные симптомы: мерцание экрана, полосы, пропадание изображения при изменении угла открытия крышки, неработающая веб-камера.

2. Технические характеристики (общие для возможных вариантов)

• Тип интерфейса: eDP (Embedded DisplayPort) — современный стандарт передачи видеосигнала в ноутбуках.
• Количество пинов (контактов): Наиболее вероятные варианты для этого модельного ряда — 30-pin или 40-pin. Реже может быть 50-pin, если установлена матрица с высоким разрешением.
• Длина: Приблизительно 25-35 см, зависит от компоновки внутри корпуса.
• Коннекторы: Один коннектор подключается к материнской плате (обычно рядом с разъемом оперативной памяти), второй — к матрице.
• Дополнительные цепи: В составе шлейфа проходят провода для веб-камеры (обычно тонкий 4- или 5-пиновый шлейф-ответвление) и коаксиальные кабели для антенн Wi-Fi (два черно-белых "хвостика").

3. Как определить ТОЧНЫЙ партномер и совместимость (инструкция)

Это единственный надежный способ. Вам нужно снять заднюю крышку ноутбука и визуально осмотреть шлейф.

Шаг 1: Найдите номер модели ноутбука. Он указан на наклейке на нижней крышке (D-cover). Это полный номер, например:

• Asus VivoBook X510UA-BQ100
• Asus VivoBook X510UA-BQ124T
• Asus VivoBook X510UA-EJ100T Именно эта полная модель (после дефиса) критически важна.

Шаг 2: Найдите номер матрицы (самый надежный способ).

1. Отключите ноутбук, снимите заднюю крышку.
2. Отсоедините аккумулятор.
3. Аккуратно снимите пластиковую рамку матрицы и саму матрицу.
4. На обратной стороне матрицы будет наклейка с ее точным номером. Самые распространенные для X510UA:
   • NV156FHM-N61 (BOE, 15.6", FHD, 30-pin)
   • B156HAN04.2 (AU Optronics, 15.6", FHD, 30-pin)
   • LP156WF6-SPB3 (LG, 15.6", FHD, 30-pin)
   • LTN156HL02-204 (Samsung, 15.6", FHD, 40-pin) <-- Важно! Разъем другой!

Зная номер матрицы, вы на 100% определите, какой шлейф вам нужен (30-pin или 40-pin).

Шаг 3: Найдите партномер на самом шлейфе. На пластиковой или металлической части коннектора, либо на самом шлейфе часто нанесен номер. Для Asus X510UA это могут быть номера, начинающиеся с:

• 0B221-00597800 (пример 30-pin)
• X510UA-2.0 (указание на ревизию платы)
• Просто маркировка 30P eDP или 40P eDP.

4. Возможные партномера (примеры)

(Используйте их только для ориентира и проверки!)

• Для матриц с 30-пиновым разъемом (наиболее частый случай):
  • 0B221-00597800
  • 0B221-00677100
  • X510UA-2.0 30P eDP
  • 60NB07K0-BB01010 (внутренний номер Asus)
• Для матриц с 40-пиновым разъемом:
  • 0B221-00677000
  • X510UA-2.0 40P eDP
  • 60NB07K0-BB02010

Где искать: Вбейте в поиск на AliExpress, eBay или в магазинах запчастей комбинацию: "Asus X510UA шлейф дисплея" + "30pin" или "40pin" + ваш номер матрицы.

5. Совместимые модели ноутбуков

Шлейф от X510UA с высокой вероятностью также подходит к другим ноутбукам на той же платформе и с таким же расположением разъемов. К ним часто относятся:

• Asus VivoBook 15 X505ZA / X505BA (требуется проверка по фото)
• Asus VivoBook S15 S510UA (очень похожая конструкция)
• Некоторые модели Asus VivoBook Max
• Asus X510UQ (версия с дискретной видеокартой) — шлейф может быть таким же.

Важнейшее правило совместимости: Совпадение по 1) количеству пинов и 2) физической длине и форме шлейфа. Всегда сравнивайте фото вашего старого шлейфа с фото нового.

Итоговая рекомендация:

1. Не гадайте. Разберите ноутбук и посмотрите номер на матрице или на старом шлейфе.
2. При заказе у продавца отправьте фото вашего старого шлейфа и номер матрицы для подтверждения совместимости.

Это гарантирует, что вы купите именно ту деталь, которая нужна.
