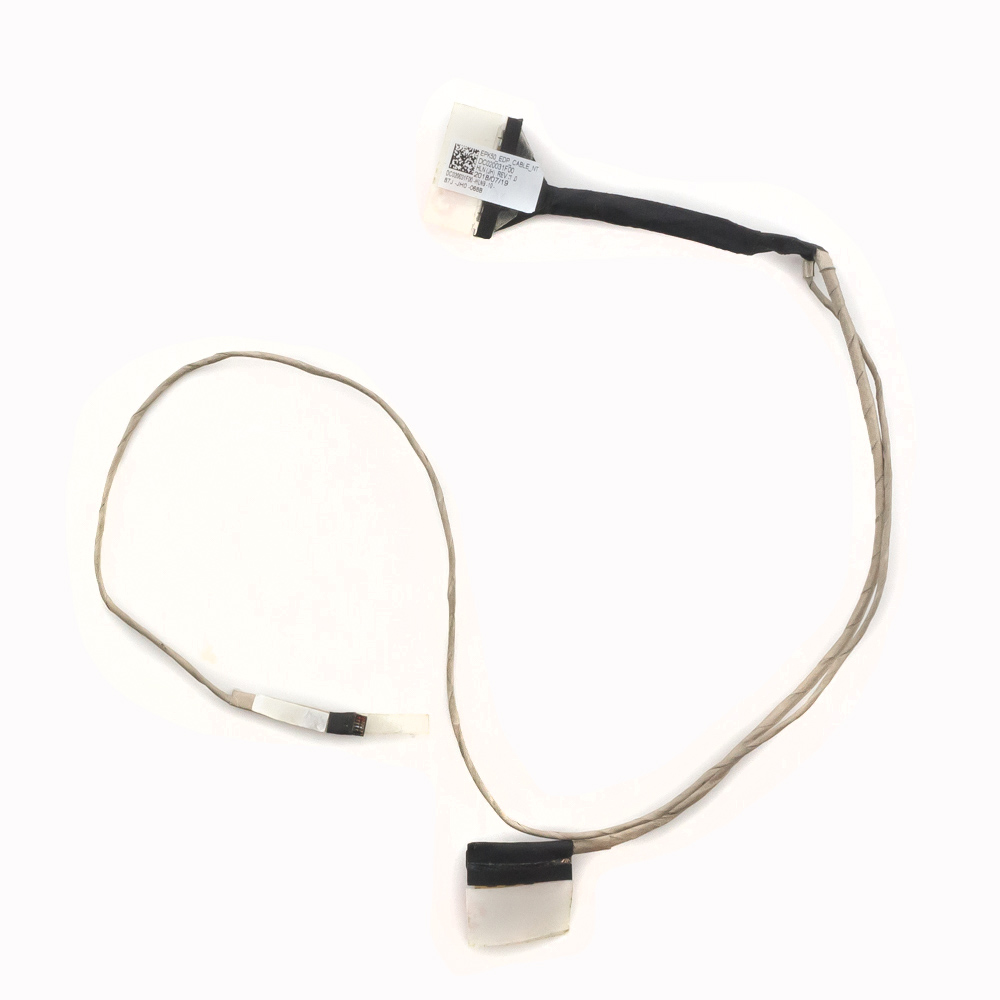

Шлейф матрицы HP 15-DA, 15-DB версия 2

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков HP серий 15-da, 15-db (версия 2).

Описание и назначение

Этот шлейф (кабель-переходник, FFC-кабель) является критически важным компонентом, соединяющим материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы управления дисплеем.

Типичные признаки неисправности шлейфа:

• Искаженное изображение, артефакты, полосы на экране.
• Мерцание или периодическое пропадание изображения.
• Изображение пропадает при изменении угла наклона крышки.
• Работающий экран только в определенном положении.
• Полное отсутствие изображения при работающей подсветке (белый экран) или без нее (черный экран, но индикаторы горят).

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный (40-pin), с шагом контактов 0.5 мм. Ключевая особенность: разъем расположен вертикально (под углом 90 градусов к плате), что отличает его от других модификаций.
• Тип разъема на стороне матрицы: 40-контактный (40-pin), 0.5 мм, обычно прямой (horizontal). Может быть "утоплен" в пластиковый направляющий корпус.
• Длина: Приблизительно 20-25 см (зависит от конкретной компоновки внутри ноутбука).
• Конфигурация: 40 контактов в один ряд (одноканальный eDP). Кабель плоский, гибкий, часто с экранирующей фольгой.
• Версия (Rev): 2.0 (или аналогичная маркировка). Это важный идентификатор, так как в рамках одной серии ноутбуков могут использоваться шлейфы с разным расположением разъемов (вертикальный/горизонтальный).

Парт-номера (Part Numbers / P/N)

Официальные номера запчастей HP и популярные коммерческие коды:

1. L08546-001 (основной и самый распространенный номер запчасти HP для этой версии шлейфа).
2. L08546-002 (вариант того же шлейфа).
3. L08546-003 (вариант того же шлейфа).
4. L28948-001 (также встречается в некоторых моделях серии).
5. Коммерческие/алиас номера: Часто продается под кодами DC02C00BD0, DC02C00BD1, а также по артикулам производителей кабелей, например, 15-da0xx (где xx - конкретный код модели).

Совместимые модели ноутбуков (основной список)

Шлейф совместим с многочисленными моделями серий HP 15-da, 15-db, а также их OEM-вариантами. Важно: Совместимость определяется не только названием серии, но и точной моделью материнской платы (Daughter Board) и типом разъема на ней.

Наиболее вероятная совместимость с такими моделями (в скобках - пример точного Product Number):

• HP 15-da0xxx (например, 15-da0076ur, 15-da0077ur, 15-da0100ur, 15-da0500ur, 15-da0510ur)
• HP 15-db0xxx (например, 15-db0000ur, 15-db0004ur, 15-db0015ur, 15-db0075ur, 15-db1000ur)
• HP 15-dw0xxx (многие модели серии dw также используют этот шлейф)
• HP 250 G7 (некоторые конфигурации)
• HP 255 G7 (некоторые конфигурации)
• Ноутбуки под брендами-партнерами (например, N145WU), собранные на аналогичной платформе.

Критически важное примечание по совместимости: Перед заказом обязательно нужно визуально проверить старый шлейф и разъем на материнской плате.

1. Сосчитайте контакты (скорее всего, 40).
2. Определите тип разъема на материнской плате:
   • Версия 2 (данный шлейф): Разъем стоит вертикально (торчит вверх перпендикулярно плате). Это главный признак.
   • Другие версии (например, Rev 1.0): Разъем может быть расположен горизонтально (лежит параллельно плате). Такие шлейфы несовместимы.

Рекомендация: При заказе используйте не только номер модели ноутбука, но и Part Number самого шлейфа (L08546-001) и продуктовый номер ноутбука (PN, например, 4AW32EA). Это гарантирует точное совпадение.
