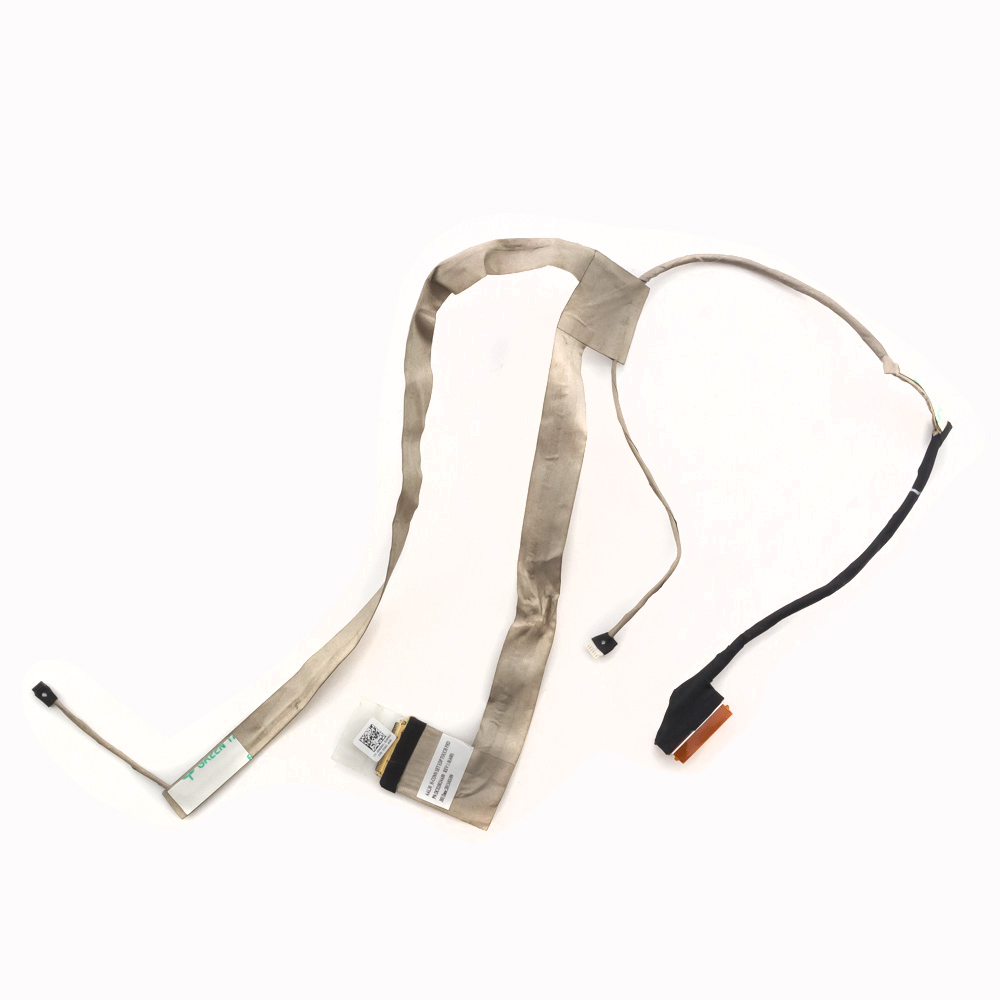

Шлейф матрицы Dell Inspiron 17-5758 touch

Отличный выбор! Dell Inspiron 17-5758 — это классический мультимедийный ноутбук с сенсорным экраном, и найти для него шлейф (flex cable) — распространенная задача при ремонте.

Ниже представлено подробное описание, технические характеристики и информация о совместимости для шлейфов матрицы этого ноутбука.

Описание и роль шлейфа матрицы

Шлейф матрицы (LCD cable, eDP cable, дисплейный кабель) — это плоский гибкий кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает:

1. Видеосигнал от видеокарты к матрице.
2. Сигналы управления для сенсорного экрана (в моделях с тачскрином).
3. Питание для подсветки матрицы.

В модели Inspiron 17-5758 используется два основных типа шлейфов, так как ноутбук выпускался с разными типами экранов: обычным (non-touch) и сенсорным (touch). Это критически важно при заказе.

Технические характеристики

• Тип разъема: eDP (Embedded DisplayPort) — современный стандарт для ноутбуков.
• Количество пинов (контактов):
  • Для НЕ сенсорных (non-touch) экранов: обычно 30 pin или 40 pin (зависит от конкретной подсборки). Самый распространенный вариант для этой модели — 40 pin.
  • Для сенсорных (touch) экранов: всегда 40 pin + отдельный шлейф или разъем для тачскрина. Часто это один широкий шлейф с двумя "хвостами" — один для дисплея (40 pin), второй для контроллера тачскрина.
• Длина: Примерно 30-35 см, в зависимости от трассировки внутри ноутбука.
• Конфигурация: Плоский гибкий кабель (FPC - Flexible Printed Circuit).

Парт-номера (P/N - Part Number) и коды запчастей

Внимание! Самый надежный способ найти нужную деталь — использовать Service Tag (сервисный код) вашего ноутбука на официальном сайте Dell. Однако, вот основные парт-номера, характерные для этой модели:

1. Для версии БЕЗ сенсорного экрана (Non-Touch):

• CN-0XD6F3 (распространенный номер для 40-pin eDP кабеля)
• DC02C00C10 (код поставщика)
• M5M0M (вариант кода)
• Часто обозначается как LCD Cable (Non-Touch).

2. Для версии С сенсорным экраном (Touch):

• CN-06D0X7 (распространенный номер для комбинированного кабеля Touch+Display)
• CN-0J8F37
• DC02C00C20
• Часто обозначается как LCD Touch Cable Assembly.

3. Альтернативные/совместимые парт-номера от поставщиков:

• 32T01-001 / 32T01001
• 6G9VH (код для кабеля от Foxconn)

Где искать номер на старом шлейфе? Парт-номер обычно напечатан на самом шлейфе (на пластиковой или клейкой части), например: CN-0XD6F3 или P/N: 32T01-001. Ищите белую надпись на коричневом или желтом фоне.

Совместимые модели Dell

Шлейф совместим не только с Inspiron 17-5758, но и с другими ноутбуками из той же серии и платформы, которые используют одинаковую конструкцию и разъемы.

Основные совместимые модели:

• Dell Inspiron 17 5758 (все модификации)
• Dell Inspiron 17 5755 (очень близкая модель, совместимость высокая, но требует проверки по P/N)
• Dell Inspiron 17 5759
• Dell Inspiron 17 5767 (часть ревизий)

Серии, требующие обязательной проверки:

• Некоторые ноутбуки серии Dell Inspiron 5000 17" (5767) используют аналогичные шлейфы.
• Модели Dell Vostro 17 5760 также могут быть совместимы, но это нужно уточнять.

ВАЖНО! Критичные моменты при покупке

1. Touch vs Non-Touch: Это главный критерий. Кабель от non-touch НЕ ПОДОЙДЕТ к тачскрину, и наоборот.
2. Подсчет пинов: Пересчитайте контакты на вашем старом шлейфе или на разъеме на матрице. 40-pin — самый частый.
3. Длина и форма: Сравните фото нового шлейфа со старым. Длина, расположение изгибов и точек крепления должны совпадать.
4. По Service Tag: Введите сервисный код на сайте Dell в разделе поддержки, чтобы узнать точную конфигурацию вашего ноутбука и рекомендованные запчасти.

Где искать

• AliExpress / eBay: Ищите по запросам: Dell Inspiron 17 5758 LCD cable, CN-0XD6F3, 32T01-001.
• Специализированные магазины запчастей: Вбейте в поиск парт-номер.
• Сервисные центры Dell: Могут поставить оригинальную деталь (CN-XXXXX).

Рекомендация: При заказе обязательно свяжитесь с продавцом и уточните совместимость, отправив ему фото вашего старого шлейфа и Service Tag ноутбука. Это гарантирует, что вы получите правильную деталь.
