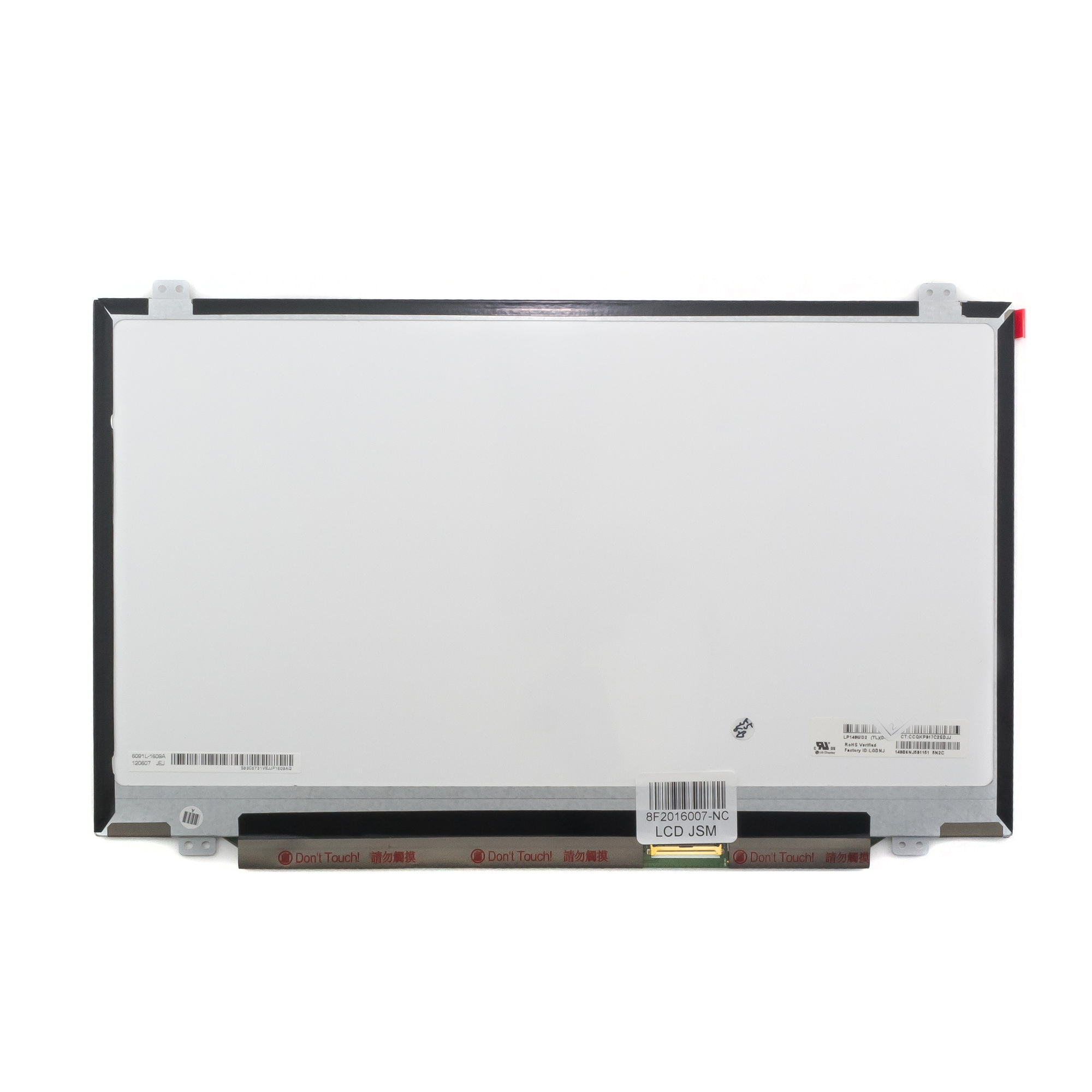

Матрица LP140WD2(TL)(D3)

Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для матрицы LP140WD2(TL)(D3).

Краткое описание

LP140WD2(TL)(D3) — это 14-дюймовая ЖК-матрица с разрешением HD+ (1600x900 пикселей), разработанная компанией LG Display (LGD). Это одна из самых распространенных и популярных матриц для ноутбуков среднего и бизнес-класса, выпускавшихся примерно в 2011-2015 годах. Матрица использует технологию TN+Film (Twisted Nematic), что обеспечивает высокую скорость отклика, но ограниченные углы обзора (особенно по вертикали) и цветопередачу по сравнению с современными IPS-панелями.

Ключевая особенность: Высокая распространенность и взаимозаменяемость с рядом других моделей матриц, что делает ее популярной запчастью для ремонта.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | HD+ (High Definition Plus) / 1600 x 900 (WSXGA+) | | Технология | TN+Film (Twisted Nematic) | | Подсветка | LED | | Соотношение сторон | 16:9 | | Яркость | Около 220-250 кд/м² (типичная) | | Контрастность | Около 500:1 - 700:1 (типичная) | | Время отклика | ~ 25 мс (типичное, GTG может быть ниже) | | Углы обзора | 70/70/50/70 (тип. L/R/U/D) или 90/65 (тип. H/V). Вертикальные углы сильно ограничены. | | Глубина цвета | 6-bit + FRC (примерно 262K цветов, имитация 16.7M) | | Поверхность | Матовая (Anti-Glare) | | Разъем | 40-пиновый LVDS разъем (один канал) | | Пиксельный шаг | ~0.229 мм | | Габариты (ВхШхГ) | Около 309.5 x 185.5 x 3.0 мм (зависит от модификации рамки) |

Парт-номера и совместимые обозначения

Эта матрица имеет множество альтернативных номеров, так как поставлялась разным производителям ноутбуков и сборщикам. Взаимная заменяема только при совпадении всех ключевых параметров (размер, разрешение, разъем, расположение креплений).

Основные парт-номера:

• LP140WD2(TL)(D3) — основное, полное название от LG Display.
• LP140WD2-TLD3
• B140RTN02.1 (или 02.0) — номер от AU Optronics (AUO). Важно: Модель от AUO является полным аналогом по параметрам и разъему, но требует проверки креплений.
• 00HN899 — FRU-номер от Lenovo/IBM.
• LTD140EQ1W — номер от Samsung (встречается реже).

Важно: Суффиксы в скобках (TL)(D3) могут незначительно варьироваться (например, (TL)(B3), (TL)(A2) и т.д.). Часто эти вариации обозначают незначительные отличия в яркости, контрастности или ревизии. Перед заменой всегда сверяйте маркировку на шлейфе (40 pin) и физические размеры/крепления.

Совместимые модели ноутбуков

Матрица использовалась в огромном количестве моделей. Вот некоторые из самых известных:

• Lenovo ThinkPad:
  • ThinkPad T430 (частая штатная матрица для моделей с разрешением 1600x900)
  • ThinkPad T430s
  • ThinkPad T530
  • ThinkPad L430, L530
  • ThinkPad W530 (в базовых конфигурациях)
• Dell:
  • Dell Latitude E6430, E6530
  • Dell Vostro 3460, 3560
• HP/Compaq:
  • HP ProBook 4x0 G1 (например, 470 G1)
  • HP EliteBook 8x0 G1 (например, 8470p, 8570p)
  • Compaq 4x30 (например, CQ45)
• Другие бренды: Toshiba Satellite, Fujitsu, и многие другие ноутбуки бизнес-сегмента 2012-2014 гг.

Важное примечание по замене и совместимости

1. Проверка разъема: Убедитесь, что разъем на вашей матрице — 40-пиновый, одно-канальный LVDS. Это критически важно.
2. Крепления: Могут отличаться у матриц от LG (LP140WD2) и AUO (B140RTN02.1). Сверяйте расположение отверстий для винтов и клипс на металлической рамке.
3. Модернизация: Владельцы ноутбуков (особенно ThinkPad T430) часто заменяют эту TN-матрицу на современную IPS-матрицу с разрешением Full HD (1920x1080), например, LP140WF3(SP)(D1) или его аналоги. Однако такая замена почти всегда требует дополнительного переходника (конвертера) с LVDS на eDP.
4. Перед покупкой: Лучший способ — вынуть старую матрицу из ноутбука и сверить штрих-код и парт-номер на ее обратной стороне.

Данная матрица является надежным и недорогим решением для ремонта старых, но еще функциональных ноутбуков бизнес-класса.
