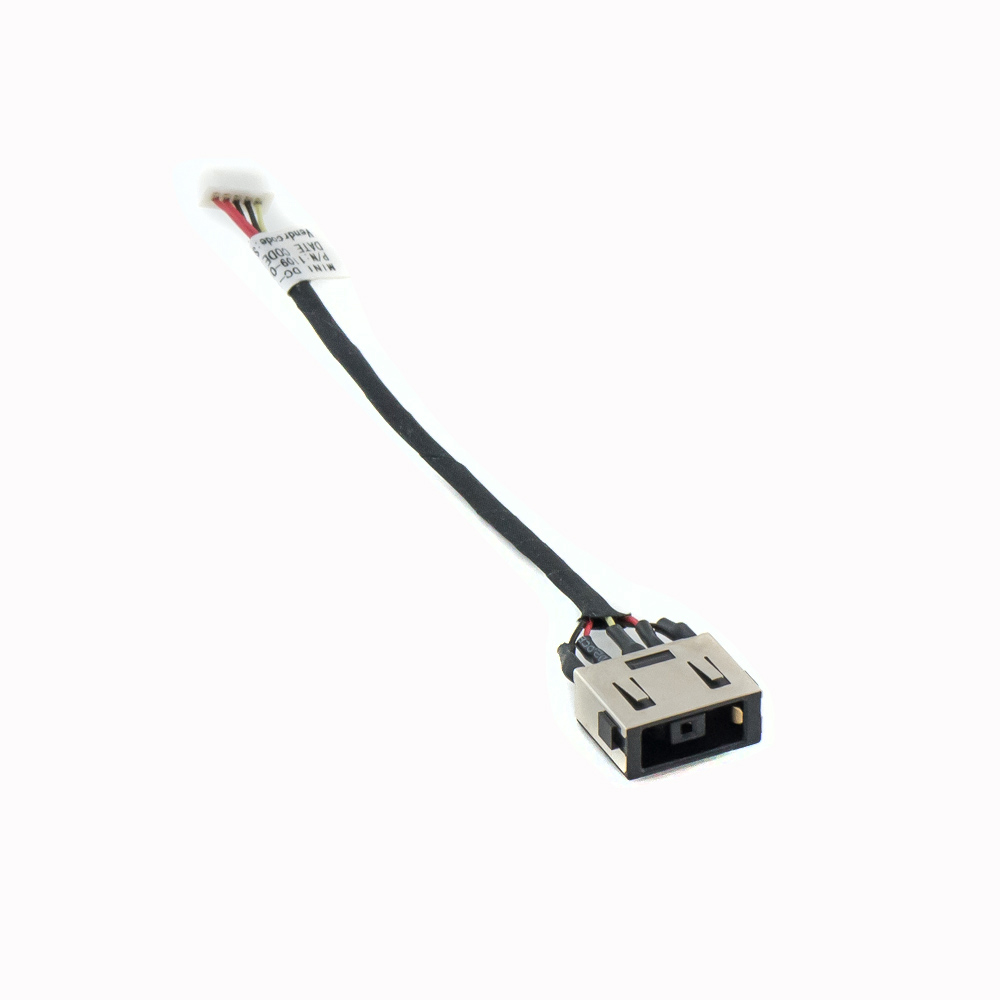

Разъем питания для Lenovo Yoga 300-11IBR, 300-11IBY с кабелем

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема питания (гнезда зарядки) для ноутбуков Lenovo Yoga 300-11IBR и 300-11IBY.

Описание

Разъем питания (DC-IN Jack, гнездо зарядки) — это критически важный компонент на материнской плате ноутбука, предназначенный для подключения внешнего блока питания (адаптера). Он обеспечивает передачу постоянного тока для зарядки аккумулятора и питания системы.

В моделях Lenovo Yoga 300-11IBR и 300-11IBY используется цилиндрический разъем (barrel plug) стандартного размера. Со временем этот разъем может выйти из строя из-за механических повреждений (расшатывание, поломка при падении, неаккуратное подключение) или проблем с пайкой на материнской плате, что приводит к невозможности зарядки или нестабильному подключению адаптера.

Ремонт обычно заключается в замене всего гнезда с припаянным к нему кабелем (FPC-шлейфом), который идет к материнской плате. Это более надежный и распространенный метод, чем попытка пайки разъема напрямую на плату.

Технические характеристики

• Тип разъема: Цилиндрический (Barrel Jack), поляризованный.
• Размер (внешний/внутренний диаметр): Стандартно 7.4 мм x 5.0 мм с центральным штырьком (положительный контакт "+" внутри). Это наиболее распространенный размер для Lenovo того поколения, но рекомендуется визуально сравнить со старым.
• Конфигурация контактов: 2 контакта (центральный пин "+" и внешний обод "-").
• Напряжение и ток: Рассчитан на входное напряжение от внешнего адаптера 20В и ток до 2.25А или 3.25А (в зависимости от комплектации адаптера).
• Тип кабеля: Гибкий плоский кабель (FPC) с коннектором на конце для подключения к материнской плате. Длина кабеля обычно около 10-15 см.
• Конструкция: Разъем припаян к небольшой плате или напрямую к кабелю, который заканчивается шлейфовым коннектором.

Парт номера (Part Numbers) и артикулы

Важно искать по следующим номерам запчастей. Они могут быть указаны на самом кабеле или в спецификациях сервисных мануалов.

Основные парт номера для поиска:

• DCIN Cable (кабель с гнездом): 5C10R07136
• Альтернативные/встречающиеся номера:
  • 5C10R07135
  • SS13522710
  • SA10R07136
• Маркировка на разъеме/кабеле: Может быть JDCIN001 или подобная.

Для точной идентификации:

1. Отключите ноутбук и аккумулятор.
2. Снимите нижнюю крышку.
3. Найдите разъем питания на боковой панели. Часто на гибком кабеле рядом с коннектором есть наклейка с номером детали (например, 5C10R07136).

Совместимые модели ноутбуков Lenovo

Данный разъем и кабель используются в целой линейке ноутбуков Lenovo 300-11 серии, а также в некоторых других моделях на аналогичной платформе.

Основные совместимые модели:

• Lenovo Yoga 300-11IBR
• Lenovo Yoga 300-11IBY
• Lenovo Yoga 300-11IBR (Touch)
• Lenovo Yoga 300-11IBY (Touch)
• Lenovo Ideapad 300-11IBR (не Yoga)
• Lenovo Ideapad 300-11IBY (не Yoga)
• Lenovo 300-11ISK
• Lenovo 300-11ABR
• Модели серий Lenovo Flex 3-1130, Flex 3-1120 часто используют аналогичный разъем.

Важное примечание по совместимости: Перед покупкой обязательно сверьте визуальный вид разъема (размер и форма) и количество контактов в шлейфовом коннекторе (например, 4-pin или 5-pin) со старым/сломанным кабелем. Несмотря на одинаковый парт номер, могут быть минимальные вариации.

Рекомендации по покупке и замене

1. Где искать: AliExpress, eBay, специализированные магазины запчастей для ноутбуков (например, PartLook, NotebookCenter). Ищите по запросам: "Lenovo 300-11 DC jack cable", "5C10R07136", "JDCIN001 for Lenovo Yoga 300".
2. Качество: Старайтесь выбирать продавцов с хорошими отзывами. Качество пайки на новом разъеме очень важно.
3. Замена: Работа требует навыков пайки и разборки ноутбука. Если вы не уверены в своих силах, лучше обратиться в сервисный центр. При самостоятельной замене обязательно отключайте встроенный аккумулятор перед любыми работами.

Надеюсь, эта информация будет полезной!
