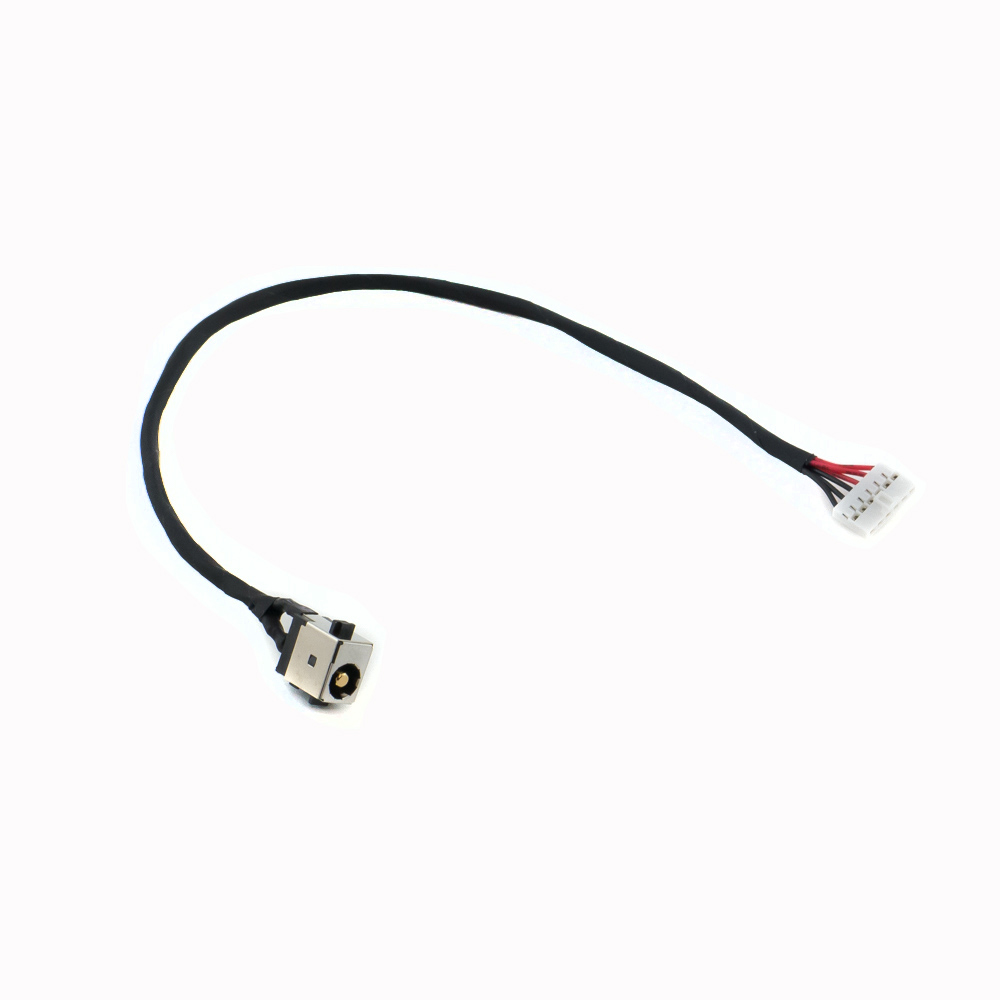

Разъем питания для Asus F552C, F552CL, F552W с кабелем

Отличный запрос. Вот подробное описание разъема питания для указанных моделей Asus.

Описание

Разъем питания (гнездо для зарядки) для ноутбуков серии Asus F552 — это компактный коаксиальный (цилиндрический) разъем типа "бочонок" (barrel plug), который устанавливается на материнскую плату ноутбука. Он предназначен для подключения внешнего блока питания (адаптера) и служит для зарядки встроенного аккумулятора и питания ноутбука.

Основная проблема, связанная с этим разъемом — механическая. Из-за частых подключений/отключений, натяжения кабеля или неаккуратного обращения контакты на плате могут отпаяться или сам разъем может треснуть/сломаться, что приводит к невозможности зарядки. В таком случае требуется его замена.

Технические характеристики

• Тип разъема: Коаксиальный (цилиндрический), пайка на плату.
• Размер (внешний/внутренний диаметр): 4.0 x 1.7 мм (это самый распространенный и вероятный размер для данных моделей). В спецификациях Asus он часто обозначается как Ø4.0мм.
• Полярность: Стандартная для Asus — центральный контакт "+" (плюс), внешний контакт "–" (минус).
• Напряжение: Работает с стандартным адаптером на 19V.
• Крепление: Для надежности имеет две или более металлических "лапки" для пайки к материнской плате (помимо центрального контакта).
• Кабель: В ремонтных комплектах часто поставляется с коротким кабелем-удлинителем (около 10-15 см), который припаивается к плате, а к нему уже крепится сам разъем. Это решение повышает надежность, снижая механическую нагрузку на саму плату.

Парт-номера (Part Numbers) и артикулы

Официально Asus редко продает такой мелкий компонент отдельно. Номера ниже — это оригинальные коды компонентов или номера, используемые в схемах и производителями запчастей.

• Основной парт-номер (скорее всего): 0A0KIS0630010 (или похожий вариант, начинающийся на 0A0KIS). Этот номер часто встречается в запчастях для материнских плат этой серии.
• Номер на схеме (Boardview): Может обозначаться как DC_JACK, JACK_DC, PJ-063B или просто по позиционному обозначению (например, J2501).
• Артикулы у поставщиков запчастей: При поиске на Aliexpress, eBay или в магазинах запчастей используйте следующие ключевые артикулы:
  • DC Jack for Asus F552C F552CL F552W
  • Charging Port 4.0*1.7mm with cable for Asus
  • Asus X552 X552C DC Power Jack
  • Универсальный артикул: ASUS-59 (многие продавцы используют свою нумерацию, ASUS-59 — распространенный код для разъема 4.0x1.7мм с кабелем).

Совместимые модели

Разъем подходит для широкого круга ноутбуков Asus, использующих адаптер 19V с размером штекера 4.0 x 1.7 мм. Включая, но не ограничиваясь:

• Основная серия:
  • Asus F552C
  • Asus F552CL (включая модели с сенсорным экраном)
  • Asus F552W
• Серия X552:
  • Asus X552C
  • Asus X552CL
  • Asus X552W
  • Asus X552LA
  • Asus X552LC
• Другие совместимые серии (требует уточнения модели, но часто подходит):
  • Asus F555, X555, F556, X556 (модели с разъемом 4.0x1.7)
  • Asus R509, X509 и другие бюджетные серии 2013-2016 гг.
  • Asus K552, K555

Важное примечание по совместимости: Перед покупкой обязательно проверьте два параметра:

1. Размер штекера вашего оригинального блока питания (измерьте внутренний и внешний диаметр).
2. Внешний вид и расположение разъема на вашей материнской плате (сравните с фото у продавца). Особое внимание уделите количеству и форме контактов для пайки.

Рекомендация

Если вы не обладаете навыками микро-пайки, рекомендуется доверить замену разъема специалисту в сервисном центре. Неудачная пайка может привести к повреждению материнской платы.
