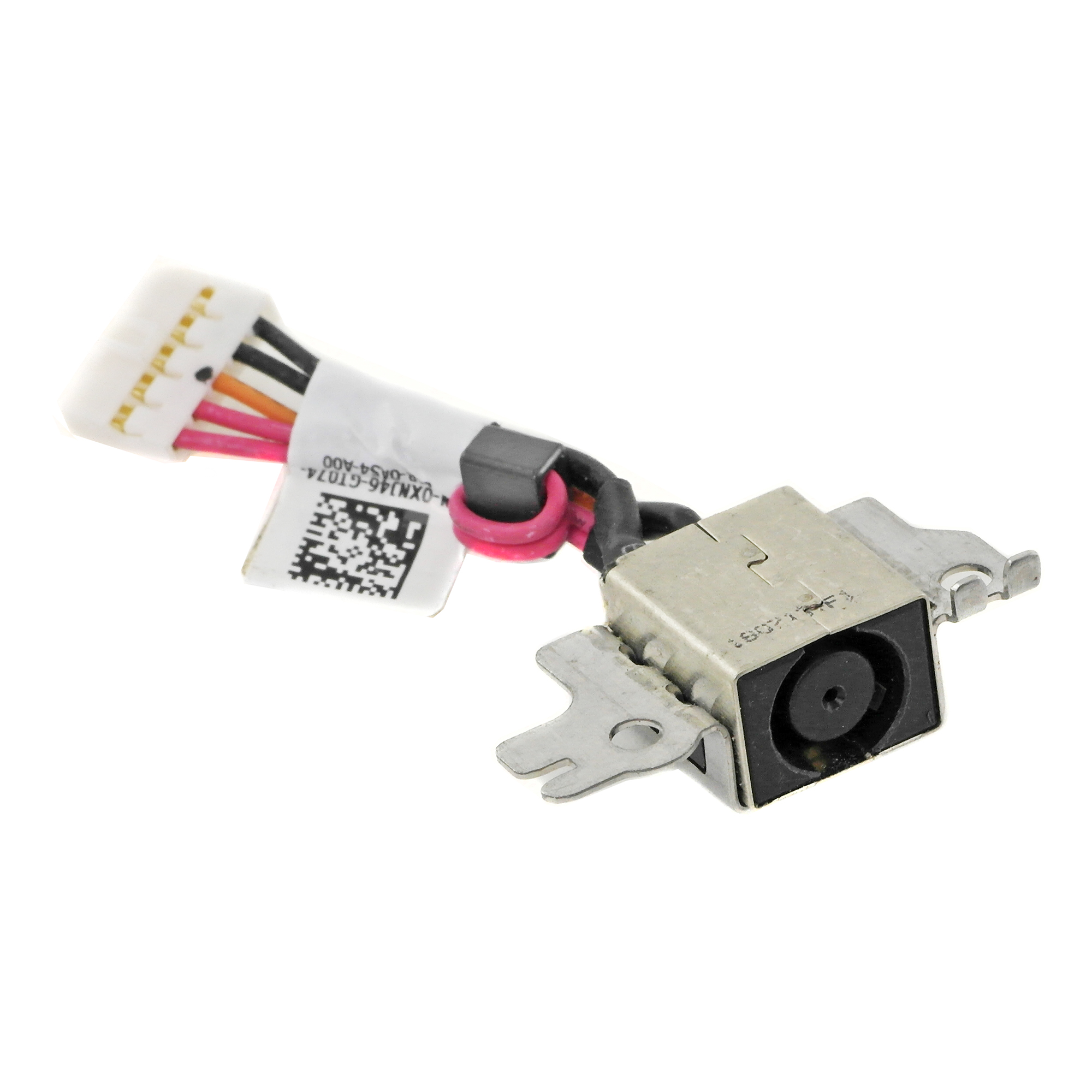

Разъем питания для Dell 3180, 3189 с кабелем

Отличный запрос. Вот подробное описание разъема питания для ноутбуков Dell серий 3180 и 3189 (и других совместимых моделей).

Описание

Это штекер питания (DC-разъем) с припаянным кабелем, предназначенный для подключения ноутбука к внешнему блоку питания (адаптеру). Он является сменной деталью, которая чаще всего выходит из строя из-за механических повреждений (перелом кабеля у штекера, расшатывание гнезда на ноутбуке, отрыв контактов). Замена этого компонента — распространенный и относительно недорогой ремонт.

Разъем имеет цилиндрическую форму с центральным штырьком (pin) и характерен для многих бюджетных и школьных моделей Dell.

Технические характеристики

• Тип разъема: DC (Direct Current) jack, цилиндрический.
• Размер (диаметр): 4.5 мм x 3.0 мм — это ключевой параметр.
  • Внешний диаметр гильзы (outer diameter): 4.5 мм
  • Внутренний диаметр отверстия (inner diameter): 3.0 мм
  • Часто обозначается как 4.5*3.0мм.
• Полярность: Центральный штырек — положительный (+). Внешняя гильза — отрицательный (-). Это стандарт для Dell.
• Длина кабеля: Обычно около 15-20 см (зависит от конкретного производителя запчасти).
• Коннектор на материнскую плату: Разъем на внутреннем конце кабеля обычно представляет собой небольшой 2- или 3-пиновый коннектор (2 провода: + и -, иногда третий — для определения типа адаптера).
• Монтаж: Припаивается непосредственно к материнской плате ноутбука.

Парт-номера (Dell Part Numbers — P/N)

Официальные номера деталей от Dell. Деталь может поставляться в сборе с небольшим отрезком кабеля.

• 0D8M4H — Один из самых распространенных парт-номеров для этого разъема.
• 0D8M4J
• 07T1FH
• 07T1FJ
• 0J8M4H
• CN-07T1FH — формат с префиксом CN (Component Number).

Важно: При заказе уточняйте совместимость по модели ноутбука, так как один парт-номер может подходить к нескольким устройствам.

Совместимые модели ноутбуков Dell

Разъем 4.5x3.0 мм используется в широком ряду моделей, преимущественно в линейках для образования и бизнеса начального уровня.

Основные серии:

• Dell Chromebook 11 (3180, 3189, 5190) — наиболее известные модели.
• Dell Latitude 3180 / 3189 / 3189 2-in-1
• Dell Latitude 3190 / 3190 2-in-1
• Dell Latitude 3300
• Dell Vostro 3470 (для некоторых модификаций)
• Dell Inspiron 14 (3480, 3481, 3490, 3493, 3580, 3581, 3583, 3584)
• Dell Inspiron 15 (3567, 3576, 3580, 3583)
• Dell Inspiron 11 (3162, 3164, 3168, 3179)
• Dell Inspiron 17 (3767, 3779)

Как точно определить совместимость:

1. Самый надежный способ: Выключить ноутбук, отключить аккумулятор (если это возможно) и визуально осмотреть старый разъем. Измерьте диаметр или сравните с фото разъема 4.5x3.0 мм.
2. Посмотреть на блок питания (адаптер): На наклейке БП указаны Voltage (V) и Current (A). Разъем должен соответствовать БП. Для этих моделей типичен БП на 45W (19.5V / 2.31A) или 65W (19.5V / 3.34A), но разъем у них одинаковый (4.5x3.0).
3. Поискать Service Manual (руководство по обслуживанию) для вашей конкретной модели на официальном сайте Dell. В разделе "Removing and Installing Components" часто указан парт-номер разъема.

Рекомендации при покупке

• При заказе на AliExpress, eBay или в магазинах запчастей ищите по запросам: "Dell 3180 DC jack 4.5x3.0 with cable", "Dell 0D8M4H DC power jack".
• Обращайте внимание на качество пайки и толщину проводов на фотографиях.
• Часто продается в виде ремонтного комплекта, куда входит сам разъем с кабелем, а иногда и крепежная металлическая скоба (bracket), которая держит его в корпусе.
