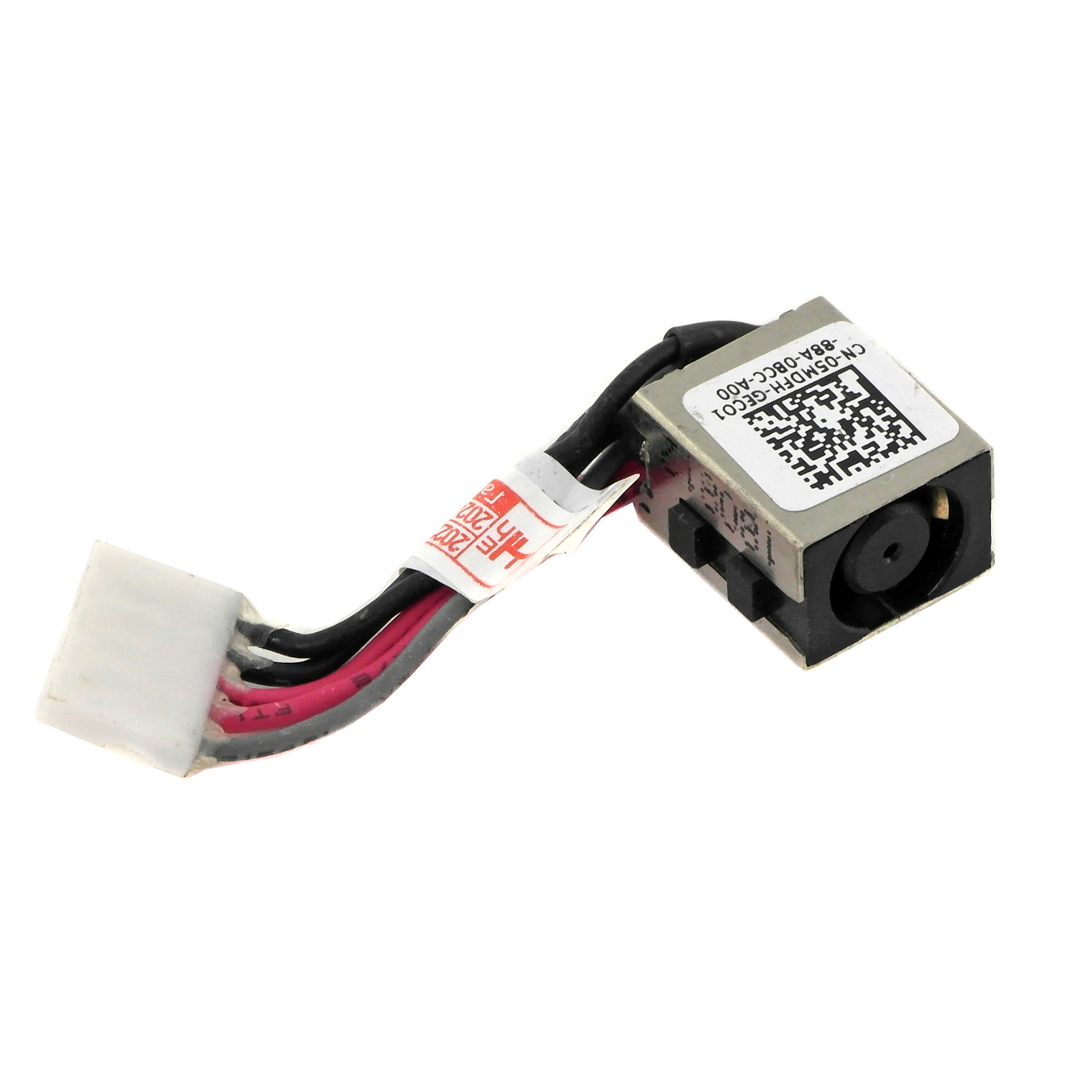

Разъем питания для Dell Latitude 5480 с кабелем

Отличный вопрос! Вот подробное описание разъема питания (гнезда) для ноутбука Dell Latitude 5480, включая его кабель.

Описание и Назначение

Этот разъем представляет собой гнездо (порт) для подключения блока питания (адаптера), установленное на материнской плате ноутбука Dell Latitude 5480. Он является частью цепи зарядки аккумулятора и питания системы. Часто выходит из строя из-за механических повреждений (если ноутбук уронили или дернули за кабель), окисления или плохой пайки на материнской плате.

К нему подключается стандартный штекер питания Dell типа "Barrel Jack" (цилиндрический) с кабелем, идущим от внешнего блока питания.

Технические характеристики

• Тип разъема: Гнездо (порт, DC-Jack, Power Jack) для цилиндрического штекера.
• Размер (внутренний/внешний диаметр): Стандартный для Dell — 7.4 мм x 5.0 мм (внешний диаметр штекера 7.4 мм, внутреннее отверстие 5.0 мм). Это самый распространенный размер для бизнес-линеек Dell.
• Полярность: Центральный контакт (пин) — ПЛЮС (+). Внешний ободок — МИНУС (-). Стандарт для Dell.
• Количество контактов (pin): Как правило, 3 контакта:
  • Центральный пин (+).
  • Внешний ободок (-).
  • Третий, центральный тонкий пин — служебный (используется для идентификации оригинального адаптера, часто не задействован в простых заменяемых гнездах).
• Тип монтажа: Для пайки на материнскую плату (сквозные отверстия — through-hole).
• Напряжение: Работает с входным напряжением от внешнего адаптера 19.5V (стандарт для Dell Latitude/E Precision).
• Ток: Рассчитан на ток до 4.62А (для адаптера 90Вт) или 3.34А (для адаптера 65Вт).

Парт-номера (Part Numbers) и Артикулы

Оригинальный разъем не продается отдельно от материнской платы под официальным парт-номером Dell. При ремонте используются универсальные совместимые гнезда или гнезда от сторонних производителей. Их ищут по следующим ключевым параметрам:

1. Парт-номер Dell для совместимого кабеля с БП (штекерная часть): 0F6F8F (это номер для оригинального кабеля адаптера питания с штекером 7.4x5.0 мм).
2. Артикулы совместимых разъемов (гнезд) на рынке запчастей:
   • DC-005B (или DC005B) — самый распространенный универсальный типоразмер.
   • JACK-033 (или 033) — еще один популярный код.
   • По описанию: "DC Jack 7.4x5.0mm 3-pin for Dell Latitude".
   • Код на Aliexpress / в онлайн-магазинах: Часто ищут по модели ноутбука — "For Dell Latitude 5480 Charging Port".
3. FRU (Field Replaceable Unit) номер материнской платы (в сборе с разъемом): 0J8M8H, 0TXGD4, 07T0N3 (номера могут варьироваться в зависимости от конфигурации). Сам разъем на ней не маркируется.

Совместимые модели ноутбуков

Разъем с параметрами 7.4x5.0мм используется в огромном количестве ноутбуков Dell, особенно в бизнес-сериях. Он совместим не только с Latitude 5480, но и с многими другими моделями.

Основные совместимые серии и модели:

• Dell Latitude 54xx: 5480, 5490, 5491, 5470, 5488, 5400, 5410, 5420 и др.
• Dell Latitude 55xx: 5580, 5590, 5591, 5500, 5510, 5520 и др.
• Dell Latitude 72xx: 7280, 7290, 7200 2-in-1, 7300, 7310 и др.
• Dell Latitude 73xx: 7380, 7390, 7300, 7310 и др.
• Dell Latitude 74xx: 7480, 7490, 7400, 7410, 7420 и др.
• Dell Vostro 54xx / 55xx: Vostro 5471, 5481, 5568, 5570 и другие модели, использующие адаптер 65/90Вт.
• Некоторые модели Dell Precision (мобильные рабочие станции): Precision 3520, 3530, 7720 и другие, использующие аналогичный адаптер.
• Более старые серии: Latitude E5470, E5570, E7270, E7470 и т.д.

Важное примечание: Перед покупкой и заменой необходимо визуально сравнить старое гнездо с новым (расположение ножек, высоту, форму пластикового корпуса), так как даже при одинаковом размере штекера, конструкция гнезда на плате может незначительно отличаться. Лучше всего извлечь неисправный разъем (выпаять) и подобрать идентичный.
