Разъем питания для Dell XPS 13 9343, 9350 с кабелем

Конечно, вот подробное описание разъема питания (DC-разъема) с кабелем для моделей Dell XPS 13 9343 и 9350, включая технические характеристики, парт-номера и совместимость.

Описание и технические характеристики

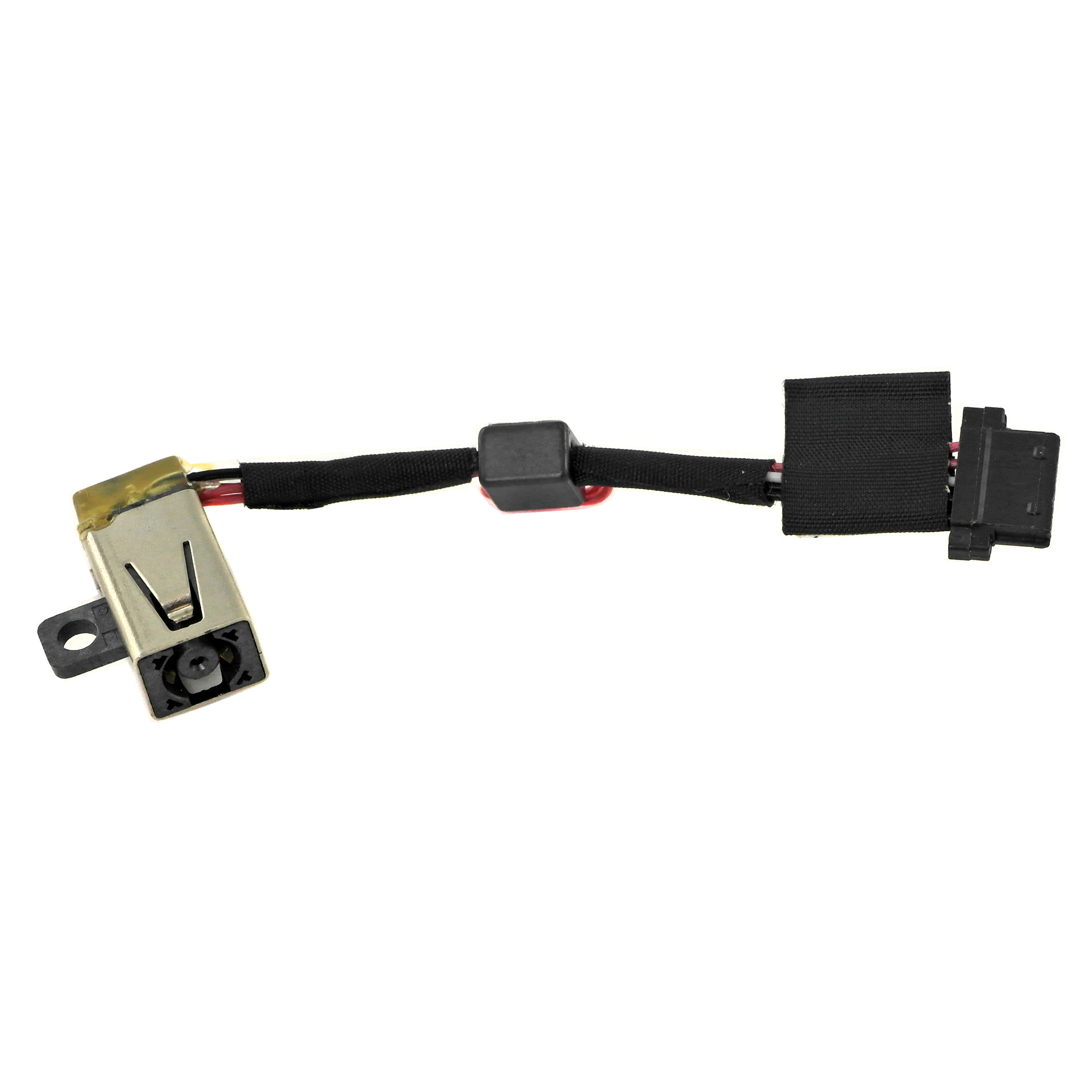

Данный компонент представляет собой DC-разъем (гнездо) для зарядки, установленный на материнской плате ноутбука, с припаянным к нему кабелем в сборе. Это ремонтная запчасть, которая используется при замене сломанного или разболтавшегося порта зарядки на плате.

Основное назначение:

• Физическое подключение: Обеспечение надежного механического соединения с штекером (коннектором) внешнего блока питания (адаптера).
• Передача энергии: Передача постоянного тока от адаптера к материнской плате для зарядки аккумулятора и питания ноутбука.
• Сигнализация: Контакт для идентификации оригинального адаптера Dell (через центральный штырек-сигнал).

Ключевые особенности:

• Тип разъема: DC-разъем (гнездо), часто называемый "DC Jack" или "Power Jack".
• Форм-фактор: Цилиндрический, 4.5 мм x 3.0 мм (внешний диаметр x внутренний диаметр штекера). Важно: Это стандартный размер для многих моделей Dell, но не универсальный для всех ноутбуков.
• Конфигурация контактов: 3-контактный (два силовых "+" и "-", один сигнальный).
• Конструкция: Разъем припаян к небольшой плате или имеет лепестки для пайки. К нему уже присоединен гибкий кабель с коннектором для подключения к материнской плате.
• Кабель: Длина кабеля обычно около 10-15 см. На конце кабеля установлен небольшой пластиковый коннектор (например, типа JST), который вставляется в соответствующее гнездо на материнской плате.

Технические характеристики (типовые):

• Рабочее напряжение: До 20V (стандартно 19.5V от адаптера).
• Максимальный ток: 3.5A - 4.5A (достаточно для мощности адаптера 65W).
• Полярность: Центральный штырь — "Плюс" (+), внешний цилиндр — "Минус" (-).

Парт-номера (Dell Part Number / Service Tag)

Официальные и распространенные номера запчастей:

• CN-0X4X0H (один из самых распространенных номеров для этой детали)
• DC32000DMA00
• 0X4X0H (короткая версия)
• YM3K3 (код поставщика)
• Запчасть также может продаваться под общим названием: DC Power Jack Cable for Dell XPS 13

Примечание: Номер может незначительно отличаться в зависимости от ревизии платы и поставщика. Номер CN-0X4X0H является ключевым для поиска.

Совместимые модели ноутбуков

Разъем предназначен в первую очередь для платформ XPS 13 9343 и 9350, но благодаря одинаковому форм-фактору и распиновке также совместим с рядом других моделей Dell.

Основные и гарантированно совместимые модели:

• Dell XPS 13 9343 (2015 г., процессоры 5-го поколения Intel Broadwell)
• Dell XPS 13 9350 (2016 г., процессоры 6-го поколения Intel Skylake)

Часто совместимые модели (требуют проверки по визуальному соответствию разъема и расположения на плате):

• Dell XPS 13 9360 (очень часто используется та же деталь)
• Dell XPS 13 9365 (2-в-1)
• Dell Latitude 7370
• Dell Latitude 7275
• Dell Venue 11 Pro 7140 / 7150 (таблеты, но используют аналогичный разъем на док-станции или клавиатурной базе)

Важное предупреждение о совместимости: Перед покупкой настоятельно рекомендуется:

1. Визуально сравнить фотографию старой детали с новой.
2. Убедиться в одинаковой длине и форме кабеля, а также в идентичности коннектора на его конце.
3. Проверить расположение посадочного места на материнской плате (вертикальное или горизонтальное).

Несовместимые модели:

• Dell XPS 13 9370, 9380, 7390 и новее — начиная с 2018 года, Dell перешла на разъем USB-C для зарядки.
• Dell XPS 13 9333, 9343 (более старые ревизии с другим разъемом).
• Ноутбуки других брендов (HP, Lenovo, Asus) — даже при схожем размере штекера может отличаться распиновка или конструкция.

Итог: Данная деталь — ремонтный комплект разъема питания в сборе с кабелем, ключевой парт-номер CN-0X4X0H. Она предназначена для моделей XPS 13 9343 и 9350, но часто подходит и для более новых моделей 9360/9365 и некоторых ультрабуков Latitude. Всегда проверяйте визуальное соответствие перед покупкой.
