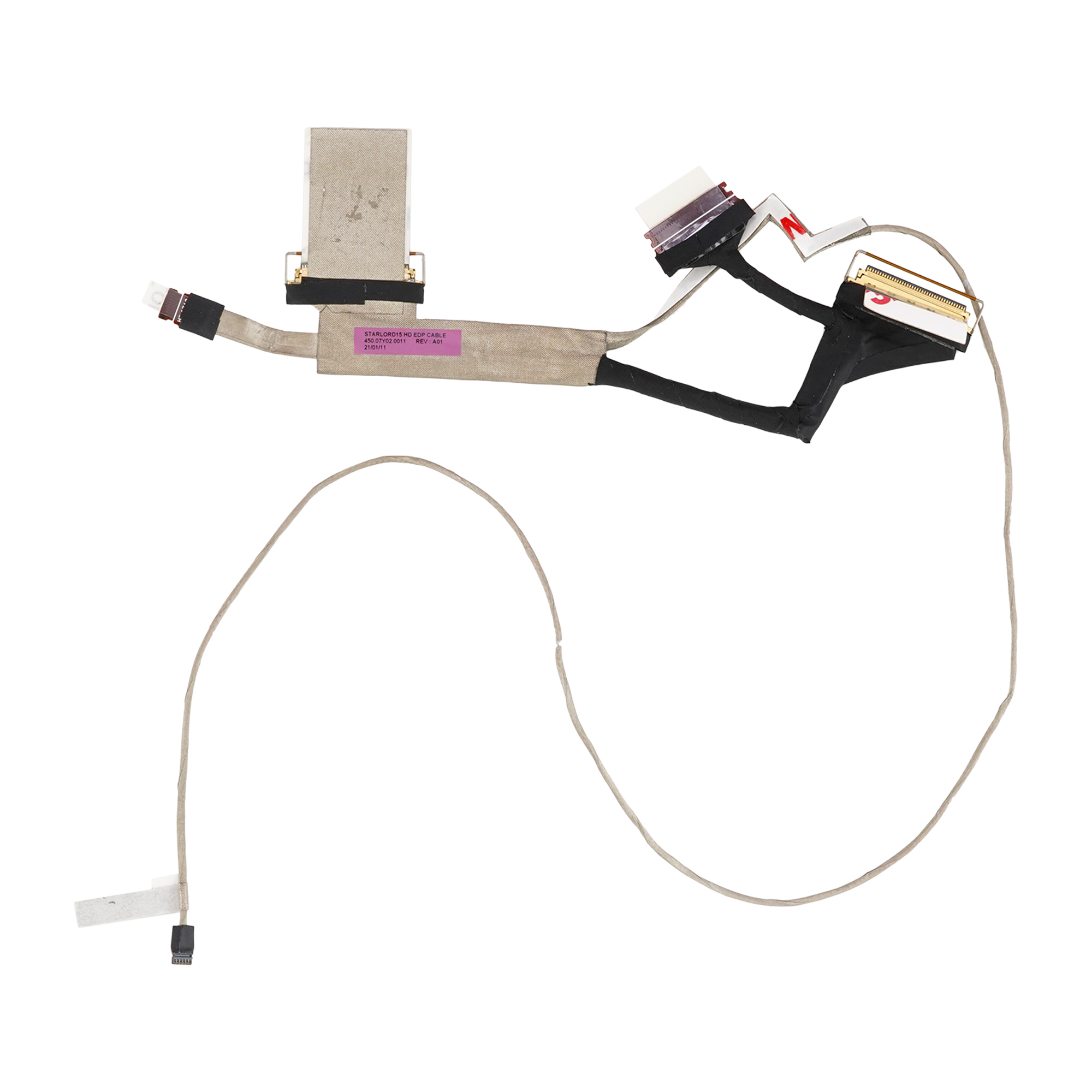

Шлейф матрицы Dell Inspiron 15 5578, 5579

Отличный выбор! Шлейфы для линейки Dell Inspiron 15 5578/5579 — это критически важные компоненты, соединяющие материнскую плату с дисплеем, веб-камерой и микрофонами. Их повреждение — частая причина проблем с изображением, подсветкой или камерой.

Вот подробное описание, характеристики и совместимость.

Общее описание

Шлейф матрицы (Display Cable, eDP Cable) в ноутбуках Dell Inspiron 15 5578 и 5579 — это плоский гибкий кабель в защитной оплетке. Он выполняет две ключевые функции:

1. Передает видеосигнал от материнской платы к матрице (экрану) по интерфейсу eDP (Embedded DisplayPort).
2. Передает данные и питание к модулю веб-камеры и микрофонам, расположенным в верхней крышке ноутбука.

Важное замечание: В этих моделях используется единый комбинированный шлейф для дисплея и камеры. Это отличает их от некоторых других моделей, где кабели могут быть разделены.

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort) 30-pin.
• Количество контактов: 30 пинов на разъеме к матрице (стандарт для разрешений FHD). Разъем к материнской плате может иметь больше контактов для ответвления на камеру.
• Конфигурация: Комбинированный кабель (eDP + веб-камера).
• Длина: Приблизительно 30-35 см (зависит от конкретного производителя шлейфа).
• Разъем камеры: Обычно 4- или 5-пиновый разъем для модуля камеры (включая микрофоны).
• Ключевая особенность: На шлейфе расположена микросхема-повторитель (re-driver) сигнала в небольшом прямоугольном корпусе (обычно в центральной части кабеля). Эта микросхема усиливает видеосигнал для стабильной работы дисплея.

Парт-номера (Dell P/N - Part Number)

Это оригинальные номера запчастей от Dell. Именно по ним проще всего найти гарантированно совместимый шлейф.

• CN-0VX6H0 - Основной и самый распространенный номер для моделей 5578/5579.
• CN-03T3R3 - Также встречается как номер оригинальной запчасти.
• DC030016YM0 - Еще один вариант парт-номера от Dell.

Что искать на маркетплейсах: Вводите в поиск "Шлейф матрицы Dell 0VX6H0" или "Dell Inspiron 15 5578 шлейф дисплея CN-0VX6H0". Это даст наиболее точный результат.

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами подходит для следующих моделей Dell Inspiron:

• Dell Inspiron 15 5578 (2-in-1, сенсорный экран, процессоры 7-го поколения Intel)
• Dell Inspiron 15 5579 (2-in-1, сенсорный экран, процессоры 8-го поколения Intel)
• Dell Inspiron 15 7569 (очень близкая по конструкции 2-in-1 модель, совместимость требует уточнения по парт-номеру, но часто используется тот же шлейф)
• Dell Inspiron 15 7579 (аналогично 7569, требует уточнения)

Важно! Совместимость определяется не только моделью ноутбука, но и разрешением матрицы (FHD или UHD). Данные шлейфы рассчитаны на матрицы Full HD (FHD, 1920x1080). Для моделей с разрешением 4K UHD (если такие существуют в этой линейке) шлейф будет другим (обычно 40-pin).

Признаки неисправности шлейфа

Если у вас появились следующие симптомы, в 80% случаев виноват шлейф:

1. Полосы, артефакты, "рябь" на экране, которые меняются при движении крышки.
2. Мерцание экрана или периодическое пропадание изображения.
3. Радужные горизонтальные/вертикальные линии на дисплее.
4. Не работает встроенная веб-камера (в диспетчере устройств не определяется).
5. Не работают встроенные микрофоны (при этом внешние микрофоны работают).

Рекомендация перед покупкой: При разборе ноутбука сфотографируйте старый шлейф, особенно его разъемы и маркировки. Это поможет избежать ошибки при заказе аналога. Покупайте шлейфы с пометкой "Original" или "Premium", так как дешевые аналоги могут не иметь качественного re-driver чипа и быстро выйти из строя.
