Матрица N161HCA-EAC Rev.C1

Конечно, вот подробное описание матрицы N161HCA-EAC Rev.C1, составленное на основе данных из ремонтных баз и поставщиков комплектующих.

Общее описание

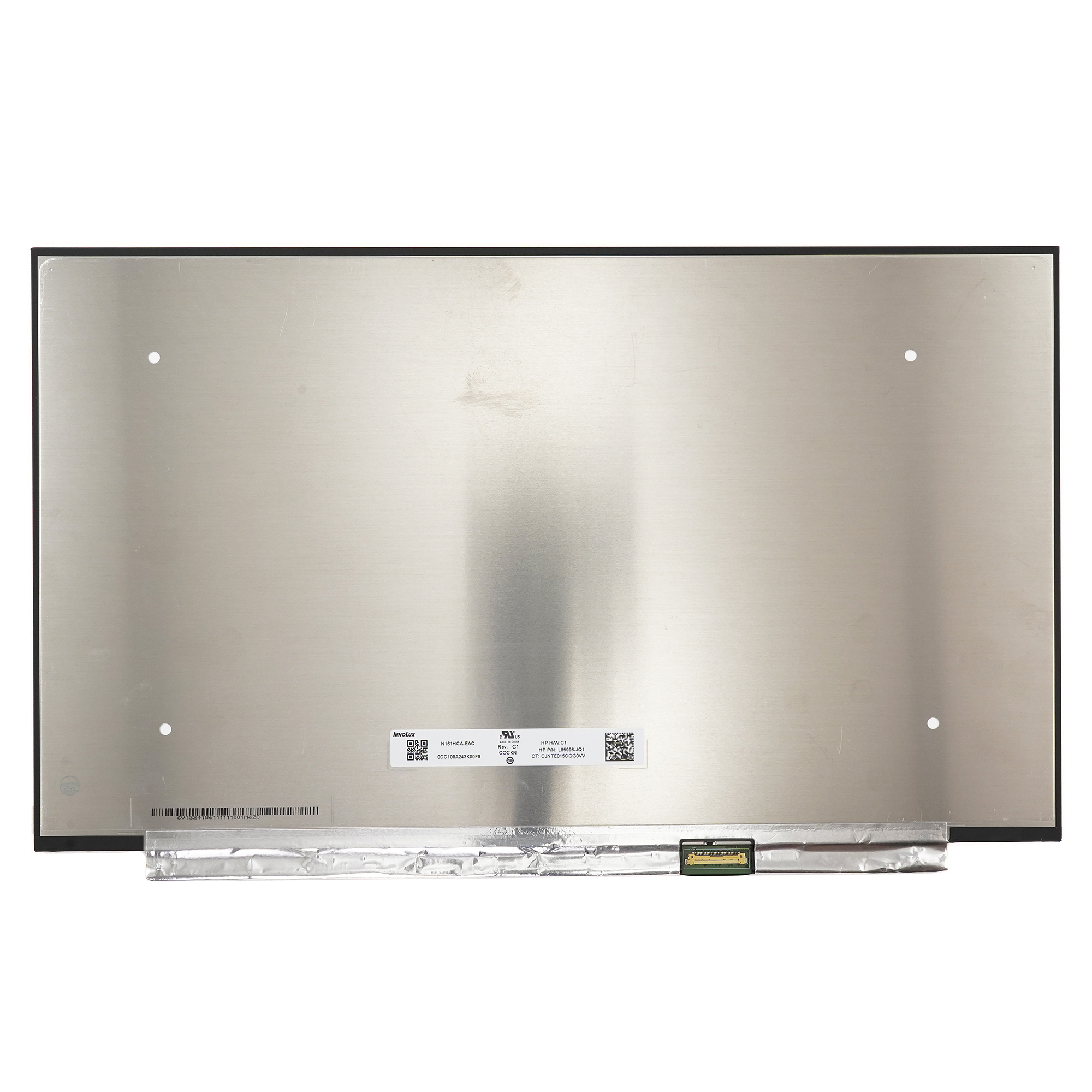

N161HCA-EAC Rev.C1 — это ЖК-матрица (LCD-панель) с диагональю 15.6 дюймов, разработанная компанией Innolux. Это одна из самых распространенных и популярных матриц в мире, устанавливавшаяся в огромное количество ноутбуков среднего и бюджетного классов в 2010-х годах.

Ключевая особенность: Матрица имеет матовое антибликовое покрытие (Anti-Glare), что обеспечивает комфортную работу при ярком освещении и отсутствие раздражающих отражений.

Основное применение: Замена вышедшей из строя матрицы в ноутбуках для восстановления изображения. Часто используется как апгрейд при замене глянцевых (Glare) или низкокачественных экранов на более комфортный для глаз матовый.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Производитель / Серия | Innolux (N161HCA) | | Ревизия | C1 (важная для совместимости) | | Диагональ | 15.6 дюймов (39.6 см) | | Разрешение | HD (High Definition): 1366 x 768 пикселей (WXGA) | | Соотношение сторон | 16:9 | | Технология подсветки | LED (светодиодная) | | Тип поверхности | Матовый антиблик (Anti-Glare) | | Яркость | Около 200-220 кд/м² (типичное значение) | | Контрастность | ~500:1 - 700:1 | | Углы обзора | Стандартные (TN): ~90/65/50/65 градусов (типично для TN). Внимание: Существуют модификации как на TN, так и на IPS! | | Цветопередача | 6-bit + FRC (16.7 млн. цветов) | | Интерфейс подключения | LVDS (Low-Voltage Differential Signaling) | | Количество пинов разъема | 40 пинов (самый распространенный вариант для этой модели) | | Расположение разъема | Справа (при виде на матрицу со стороны экрана) | | Положение контактов | Контакты разъема расположены с обратной стороны платы (нужно проверять по фото) | | Толщина (Frame) | Стандартная, ~3.0 мм (не Slim) | | Габариты (ВxШxГ) | ~260.0 x 185.0 x 3.0 мм (зависит от рамки) |

Важное примечание по технологии: Модель N161HCA-EAC в основном известна как TN (Twisted Nematic) матрица с ограниченными углами обзора. Однако, существуют также модификации с маркировкой N161HCA-EA*, которые могут быть на IPS (AH-IPS). При заказе обязательно уточняйте у продавца тип матрицы по фото или спецификации.

Парт-номера и совместимые модели (Cross Reference)

Эта матрица имеет множество альтернативных номеров от других производителей и OEM-поставщиков. Совместимость определяется по разрешению, интерфейсу (40-pin LVDS), расположению разъема и физическим размерам.

Прямые аналоги и парт-номера:

• B156XW02 V.0 / V.1 / V.2 / V.3 (от AU Optronics) — самый распространенный прямой аналог.
• LTN156AT01 (от Samsung)
• LP156WHB-TLA1 / TLF1 (от LG Display)
• HYB156WX1-100
• M156B1-L01
• 156WF1 (универсальный короткий номер)

Совместимые модели ноутбуков (примеры):

Матрица подходила для сотен моделей. Вот некоторые из самых популярных:

• Acer: Aspire 5750G, 5755G, 5733G, 5735Z, 5738G, 5741G, 5742G, 5750, 5755, 5560, 5551; Extensa 5635G; TravelMate 5730, 5740.
• Dell: Vostro 1540, 1550, 3450, 3550, 3750; Inspiron N5010, N5040, N5050, N5110, N7010, 15R (N5010), 17R (N7010); Latitude 3540.
• HP / Compaq: ProBook 4530s, 4540s, 4535s, 4440s, 4445s, 4545s; G62, G72; Pavilion dv6 (6b00, 6b55, 6b57, 6b59, 6b60), dv7, g6, g7; 625, CQ56, CQ57, CQ58, CQ62.
• Lenovo: G560, G570, G575, G580, G585; B560, B570, B575; Z570, Z575; IdeaPad N580.
• Samsung: NP300V5A, NP350V5C, NP355V5C, R530, R540, R780.
• Toshiba: Satellite L650, L655, L670, L675, L750, L755, C650, C655; PSC0YC.

Критически важно: Перед покупкой необходимо:

1. Снять свою старую матрицу и сверить все параметры: точную маркировку на задней наклейке, количество пинов (40), расположение разъема (справа/слева).
2. Убедиться, что ревизия (Rev.C1) и расположение контактов (с лицевой или обратной стороны платы) совпадают с вашей оригинальной матрицей. Несовпадение может привести к неработоспособности.
3. Проверить совместимость по коду матрицы, который обычно начинается на B156..., LTN156..., LP156... или N156....
