Матрица LP125WF2 (SP)(B2)

Конечно, вот подробное описание матрицы LP125WF2(SP)(B2), основанное на данных из листов производителя и ремонтной практики.

Общее описание

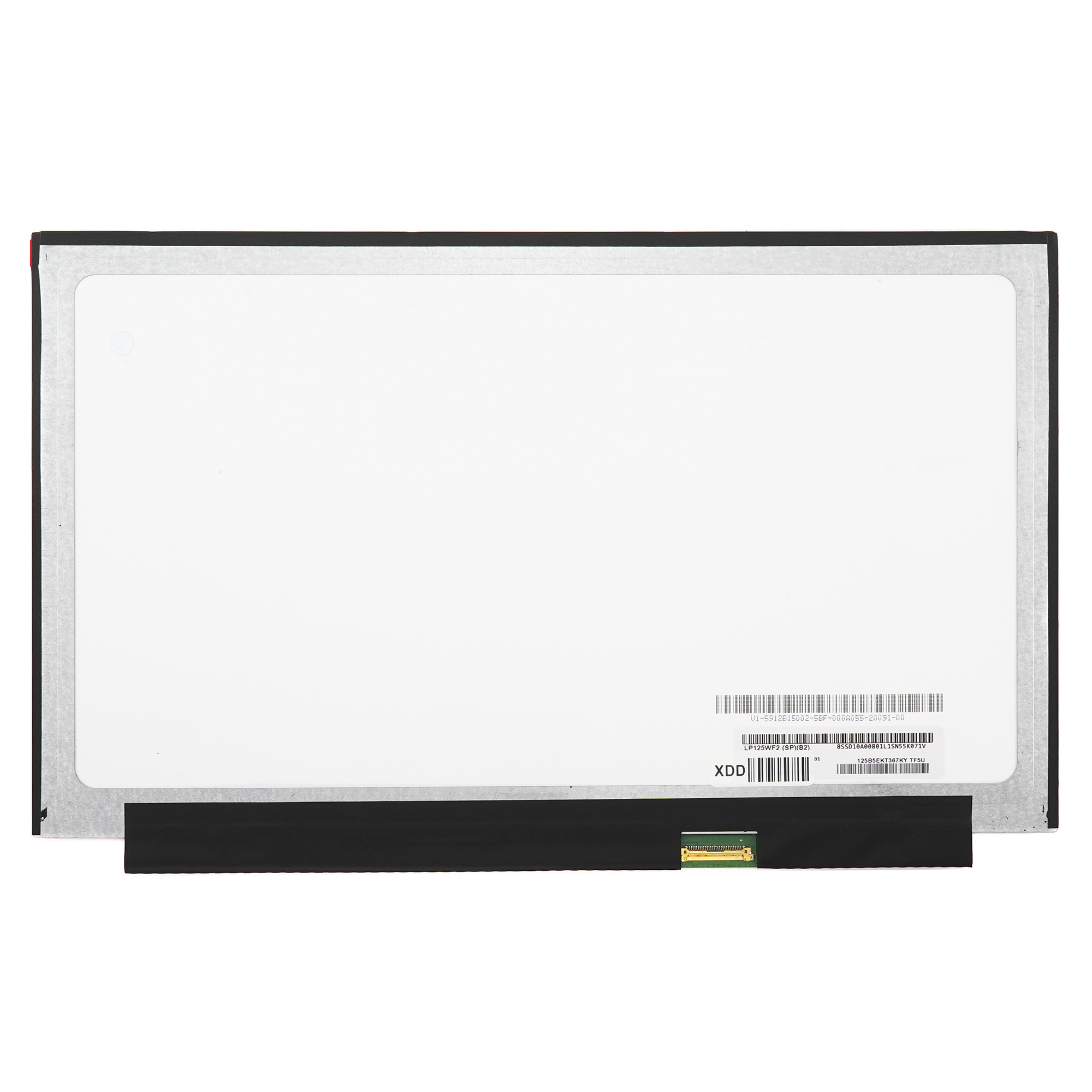

LP125WF2(SP)(B2) — это 12.5-дюймовая жидкокристаллическая матрица, разработанная компанией LG Display (LGD). Это одна из самых популярных и распространенных матриц в своем классе, широко использовавшаяся в ультрабуках и ноутбуках среднего и высшего ценового сегмента в период примерно с 2012 по 2017 годы.

Ключевая особенность: Матрица имеет матовое антибликовое покрытие (SP — Standard Panel, Matte), что обеспечивает комфортную работу при ярком освещении и отсутствие раздражающих отражений. Модель (B2) указывает на конкретную ревизию или вариант исполнения.

Основное применение: Ноутбуки бизнес- и премиум-серии, где важны качество изображения, цветопередача и удобство для глаз.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ | 12.5 дюйма | | Разрешение | Full HD (FHD) 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология подсветки | WLED (безопасная, без ртути) | | Покрытие поверхности | Матовое (Anti-Glare, Matte) | | Тип матрицы | IPS (In-Plane Switching) | | Цветопередача | стандартная sRGB (приблизительно 60-70% охвата) | | Яркость | ~ 220-250 кд/м² (типовое значение) | | Контрастность | ~ 700:1 - 800:1 | | Время отклика | ~ 25-30 мс (GtG) | | Углы обзора | 178°/178° (стандарт для IPS) | | Интерфейс подключения | LVDS (30 pin), 1 канал | | Расположение разъема | Низ (Bottom) | | Пиксельный шаг (dot pitch) | ~ 0.1425 мм | | Толщина (примерно) | ~ 3.0 мм (без кронштейнов) |

Преимущества:

• Высокое для 12.5" разрешение Full HD обеспечивает четкую и детализированную картинку.
• Технология IPS — великолепные углы обзора без искажения цветов.
• Матовое покрытие — комфорт для глаз, отсутствие бликов.
• Надежность и широкое распространение.

Недостатки (по современным меркам):

• Невысокая яркость по сравнению с современными панелями.
• Средние показатели цветового охвата (не для профессиональной работы с цветом).
• Время отклика выше, чем у современных IPS или TN-матриц.

Парт-номера и совместимые обозначения

Эта матрица поставлялась под множеством номеров. Полная совместимость гарантируется при совпадении диагонали, разрешения, интерфейса (30-pin LVDS), расположения разъема и физических размеров.

Основные парт-номера:

• LP125WF2-SPB2 (наиболее распространенное написание)
• LP125WF2-SPB1
• B125XW02 V.0 / B125XW02 V.1 / B125XW02 V.2 (номера от AUO, полные аналоги)
• N125HCE-GA1 (более новая модель, НЕ АНАЛОГ! — отличается интерфейсом eDP)
• LP125WH2-SLT1 (более старая модель, часто с другим расположением разъема)

Важно: Суффиксы (SP)(B1), (SP)(B2), (SP)(B3) и т.д. могут обозначать незначительные ревизии (поставщик подсветки, завод). Как правило, они механически и электрически совместимы между собой, если основной номер LP125WF2(SP) совпадает.

Совместимые модели ноутбуков

Матрица использовалась в огромном количестве моделей. Вот некоторые из самых известных:

• Lenovo ThinkPad:
  • ThinkPad X250
  • ThinkPad X260 (в части конфигураций)
  • ThinkPad T450s
  • ThinkPad T460s (в части конфигураций)
  • ThinkPad L450, L460
• Dell:
  • Dell Latitude E7250 / E7270
  • Dell Latitude 12 7000 Series (7250)
• HP:
  • HP EliteBook 820 G2 / G3 / G4
  • HP ProBook 650 G2
• Другие:
  • Toshiba Portégé Z30
  • Fujitsu Lifebook U904
  • И многие другие бренды и OEM-устройства.

Критически важная информация при замене: Перед покупкой новой матрицы необходимо:

1. Снять и посмотреть штрих-код со старой матрицы. Искать нужно именно код, начинающийся с LP125WF2.
2. Сверить физические размеры и расположение разъема (снизу, сверху, слева, справа).
3. Подключение 30-pin LVDS — это устаревший стандарт. Не путать с более новыми матрицами на 40-pin eDP (например, N125HCE-GA1), которые электрически несовместимы.

Данная матрица является "запасной частью" и широко доступна на рынке комплектующих для ремонта.
