Матрица LP156WF4 (SL)(B5)

Отличный выбор! LP156WF4 (SL)(B5) — это одна из самых популярных и распространенных матриц в мире, устанавливавшаяся в сотни моделей ноутбуков с 2012 по 2016 годы. Её часто называют "золотым стандартом" для модернизации старых MacBook Pro и других ноутбуков.

Общее описание

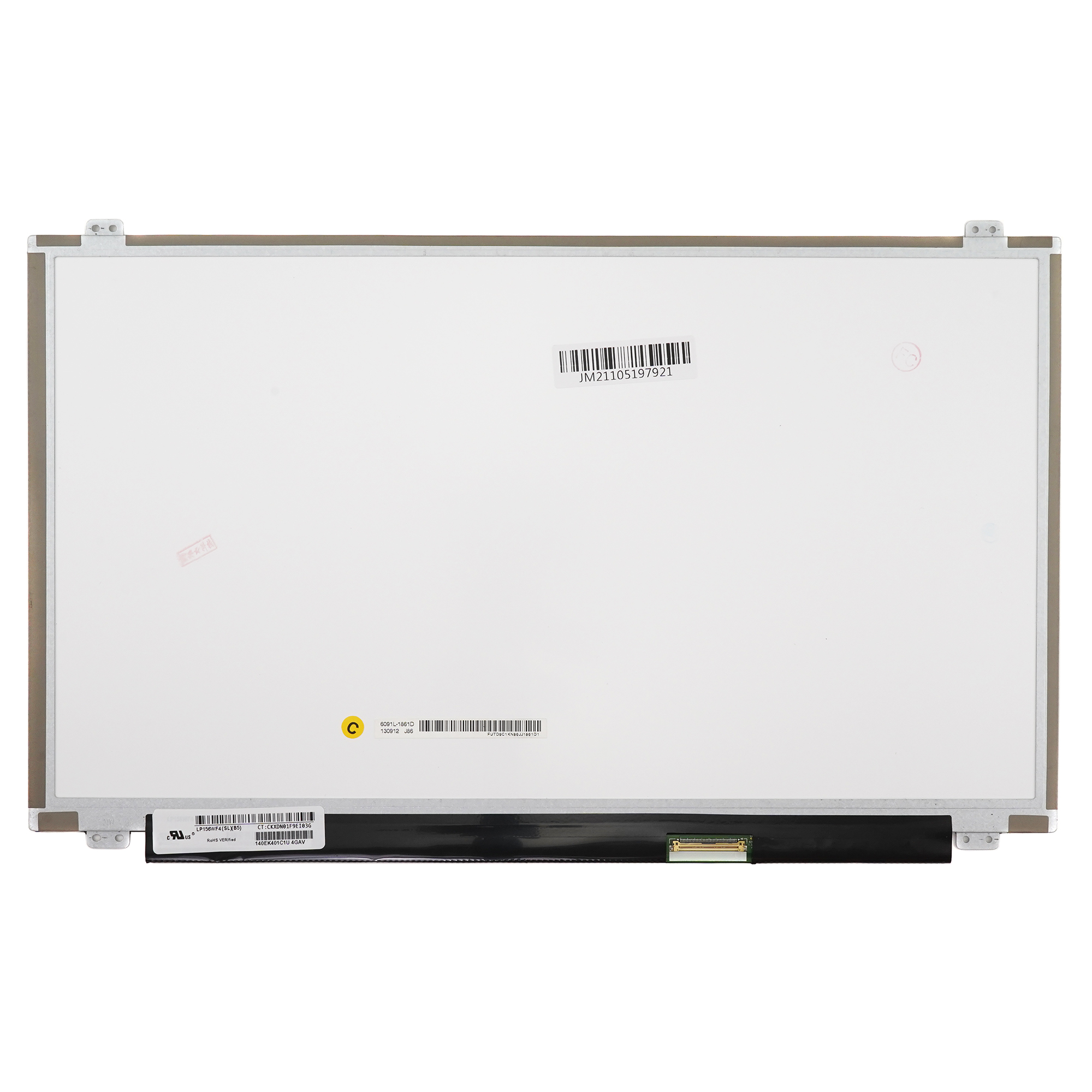

Матрица LP156WF4 (SL)(B5) — это 15.6-дюймовый ЖК-дисплей с разрешением Full HD (1920x1080 пикселей) и матовым антибликовым покрытием (Anti-Glare). Она использует технологию IPS (или AH-IPS), что обеспечивает отличные углы обзора (до 178°), хорошую цветопередачу и высокую контрастность по сравнению с более дешевыми TN-панелями того времени.

Ключевые особенности:

• Высокая совместимость: Благодаря стандартным габаритам и расположению разъемов, она стала универсальной заменой для множества ноутбуков.
• Качество изображения: Для своего времени и даже сейчас предлагает очень достойное качество картинки для работы, просмотра фильмов и нетребовательных задач дизайна.
• Матовое покрытие: Отлично подходит для работы при ярком освещении, не дает бликов.

Технические характеристики (ТТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ | 15.6 дюймов | | Разрешение | Full HD (1920 x 1080) | | Соотношение сторон | 16:9 | | Технология подсветки | LED | | Технология панели | IPS (AH-IPS) | | Покрытие поверхности | Матовое (Anti-Glare, Non-Glossy) | | Яркость | Около 300 кд/м² (типичное значение) | | Контрастность | Около 700:1 - 1000:1 | | Время отклика | ~25 мс (GtG) | | Углы обзора | 178°/178° (по горизонтали/вертикали) | | Глубина цвета | 6-bit + FRC (отображает ~16.7 млн цветов) | | Интерфейс (разъем) | 40-пиновый eDP (Embedded DisplayPort), 1 канал | | Расположение разъема | Справа (при взгляде на лицевую часть экрана) | | Посадочные размеры | 359.0 (Ш) x 224.5 (В) x 3.0 (Т) мм | | Крепление | Стандартное для 15.6", отверстия под винты по периметру |

Важное примечание: Существует несколько ревизий этой матрицы (B2, B3, B4, B5, TLA1, TLA2 и др.). Ревизия B5 считается одной из самых удачных и распространенных. Различия между ревизиями могут быть в яркости, контрастности и цветовой температуре (B5 часто имеет более теплый, менее синий оттенок).

Парт-номера и совместимые аналоги

Производитель (LG Display) присваивает матрице один основной номер, но поставщики и сборщики ноутбуков часто используют свои собственные парт-номера. Все перечисленные ниже матрицы являются полными аналогами и взаимозаменяемыми (при условии одинакового расположения разъема!).

Основной номер:

• LP156WF4-SLB5 (наиболее полное и правильное обозначение)

Распространенные парт-номера и аналог:

• LP156WF4-SLB2
• LP156WF4-SLB3
• LP156WF4-SLB4
• LP156WF4-TLA1 (часто встречается в Dell)
• LP156WF4-TLA2
• B156HAN01.2 (номенклатура AU Optronics, очень близкий аналог по характеристикам и совместимости)
• LTN156HL02-01 (номенклатура Samsung)
• N156HGE-EA1 (номенклатура INNOLUX, аналог)

Внимание при покупке! Всегда сверяйте:

1. Расположение разъема (справа/слева/снизу). У LP156WF4-SLB5 — справа.
2. Длину и тип разъема (40-pin eDP).
3. Физические размеры и расположение отверстий для крепления.

Совместимые модели ноутбуков

Эта матрица устанавливалась в огромное количество устройств. Вот некоторые из самых известных:

Apple:

• MacBook Pro 15" Retina (модели A1398 середины 2012 - конца 2013 годов). Это самая популярная модель для апгрейда, так как в ранних Retina стояли матрицы LG/ Samsung, и LP156WF4 является одной из рекомендованных для замены.

Dell:

• Dell Precision M4800, M6800
• Dell Latitude E5530, E5540, E6530, E6540
• Dell Vostro 3560, 5560

HP / Compaq:

• HP EliteBook 8570w, 8770w
• HP ProBook 450 G1, G2; 470 G1
• HP ZBook 15 G1, G2
• Compaq 6570b

Lenovo:

• Lenovo ThinkPad T530, T540p
• Lenovo ThinkPad W530, W540, W541
• Lenovo IdeaPad Z500, Z510

Другие бренды:

• Toshiba Satellite S50, P50
• Fujitsu Lifebook AH532
• Clevo P150EM, P157SM
• И многие другие универсальные ноутбуки и рабочие станции 2012-2015 гг.

Важно: Перед покупкой обязательно уточните точную модель вашего ноутбука и сравните парт-номер со старой матрицы (он напечатан на задней стороне, на белой наклейке). Совместимость по бренду и модели ноутбука — ориентировочная, так как на один и тот же ноутбук могли ставить матрицы от разных поставщиков.
