Матрица B133XW03 V.3

Конечно, вот подробное описание матрицы B133XW03 V.3 с техническими характеристиками, парт-номерами и списком совместимых моделей ноутбуков.

Общее описание

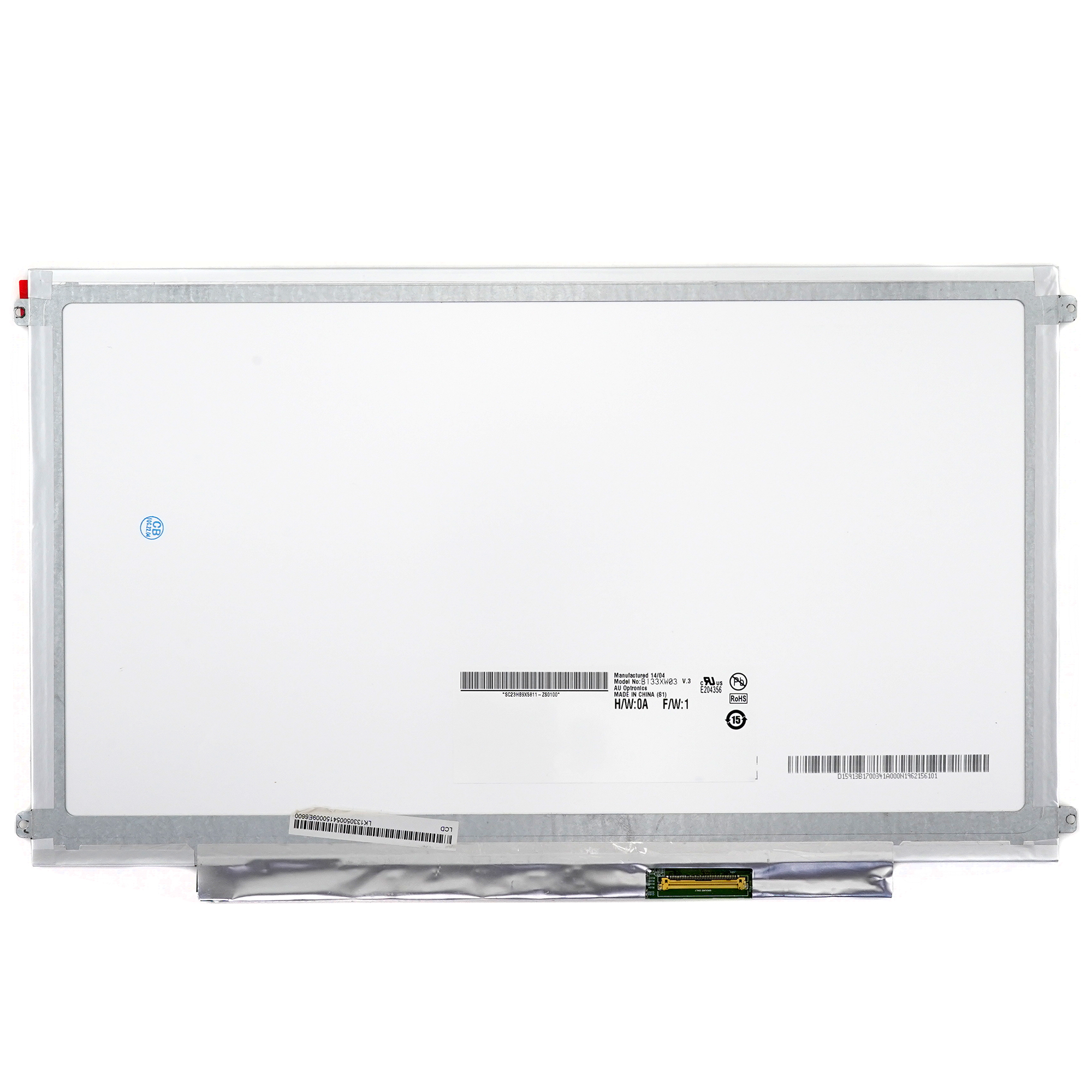

Матрица B133XW03 V.3 — это 13.3-дюймовый ЖК-дисплей с разрешением WXGA (1366x768 пикселей), разработанный компанией AU Optronics (AUO). Это одна из самых распространенных матриц своего времени, устанавливавшаяся в огромное количество ноутбуков среднего класса в конце 2000-х — начале 2010-х годов.

Ключевые особенности:

• Технология: TN (Twisted Nematic) — наиболее распространенная и недорогая технология того времени.
• Тип подсветки: CCFL (люминесцентная лампа) — более старый тип подсветки, в отличие от современных LED.
• Тип подключения: 40-контактный разъем с расположением контактов сверху (обычно обозначается как 40-pin, top side). Это критически важный параметр при замене.
• Матированное покрытие (Anti-Glare): Покрытие экрана, уменьшающее блики и отражения.

Матрица считается устаревшей по современным меркам из-за технологии TN (узкие углы обзора, невысокая контрастность) и подсветки CCFL. Ее замена обычно требуется при появлении дефектов изображения (полос, битых пикселей, неравномерной подсветки) или физическом повреждении.

Технические характеристики (Technical Specifications)

| Параметр | Значение | | :--- | :--- | | Диагональ | 13.3 дюйма | | Разрешение | WXGA, 1366 x 768 пикселей (HD Ready) | | Соотношение сторон | 16:9 | | Технология панели | TN (Twisted Nematic) | | Тип подсветки | CCFL (холодный катод) | | Яркость | Около 200-220 кд/м² (типичное значение) | | Контрастность | Около 400:1 (типичное значение) | | Время отклика | ~25 мс (типичное значение) | | Углы обзора | 90°/65°/65°/65° (типичные, L/R/U/D) | | Цветовой охват | ~45-50% NTSC (низкий) | | Интерфейс подключения | LVDS (1 канал) | | Разъем | 40-pin, контакты сверху (top side) | | Толщина | ~5.8 мм (включая CCFL-лампу) | | Производитель | AU Optronics (AUO) |

Парт-номера и совместимые обозначения

Матрица может встречаться под разными номерами, которые обозначают одну и ту же модель. Основные из них:

• B133XW03 V.3 (основное обозначение)
• LTN133AT01 (один из самых распространенных парт-номеров, часто используется для поиска)
• LTN133AT01-001
• B133XW03 V.3 C1
• Иногда может обозначаться как 00HW023 (код запчасти Lenovo/IBM)

Важно! При заказе обязательно проверяйте не только номер, но и расположение разъема (40 pin, top) и тип подсветки (CCFL). Матрицы с LED-подсветкой (например, B133XW03 V.8 или LTN133AT07) несовместимы без модификации инвертора/платы.

Совместимые модели ноутбуков (список наиболее популярных)

Эта матрица использовалась в ноутбуках многих брендов.

Acer:

• Acer Aspire 3810T, 3810TG, 3810TZ
• Acer Aspire 3810, 3810G, 3810TG
• Acer Aspire 3935, 3935G
• Acer Aspire 5738, 5738G, 5738DG
• Acer Aspire 5739, 5739G
• Acer Timeline AS3810T

Dell:

• Dell Studio 13 (S13-133B)
• Dell Vostro 1220, 1320, 1520
• Dell Inspiron 13 (1320, N3010, M3010)
• Dell Inspiron 14 (N4010, M4010)
• Dell Inspiron 15 (N5010, M5010)

HP/Compaq:

• HP Pavilion dv3-2000, dv3-2100, dv3-2200, dv3-2300 серии
• HP Pavilion dv4-1100, dv4-1200 серии
• HP G60, G61, G70 серии
• Compaq Presario CQ60, CQ61, CQ62, CQ70 серии
• HP 4530s

Lenovo/IBM:

• Lenovo IdeaPad U330, U330p
• Lenovo IdeaPad V330, V350, V450, V550
• Lenovo G430, G450, G455, G460, G470, G550
• Lenovo B450, B460, B470, B550
• ThinkPad SL300, SL400, SL500

Samsung:

• Samsung R480, R530, R540, R580
• Samsung R440, R450
• Samsung Q320, Q330

Toshiba:

• Toshiba Satellite L500, L550, L600, L650 серии
• Toshiba Satellite M500, M600 серии
• Toshiba Satellite U500

Sony:

• Sony VAIO VGN-CS, VGN-NS, VGN-SR серии (некоторые модификации)

MSI:

• MSI CR400, CR401

Как проверить точную совместимость:

1. Найти наклейку на обратной стороне старой матрицы — это самый надежный способ. Нужен именно парт-номер (например, LTN133AT01).
2. Использовать сервисные мануалы и каталоги запчастей для вашей конкретной модели ноутбука.
3. Сравнить физические параметры: диагональ, разрешение, тип разъема (40 pin top), толщину рамки.

Рекомендация: При замене, если есть возможность, рассмотрите вариант установки совместимой LED-матрицы (например, B133XW03 V.8 или LTN133AT07), но это потребует обязательной проверки совместимости инвертора или его замены на LED-совместимый, так как для CCFL и LED требуются разные источники питания.
