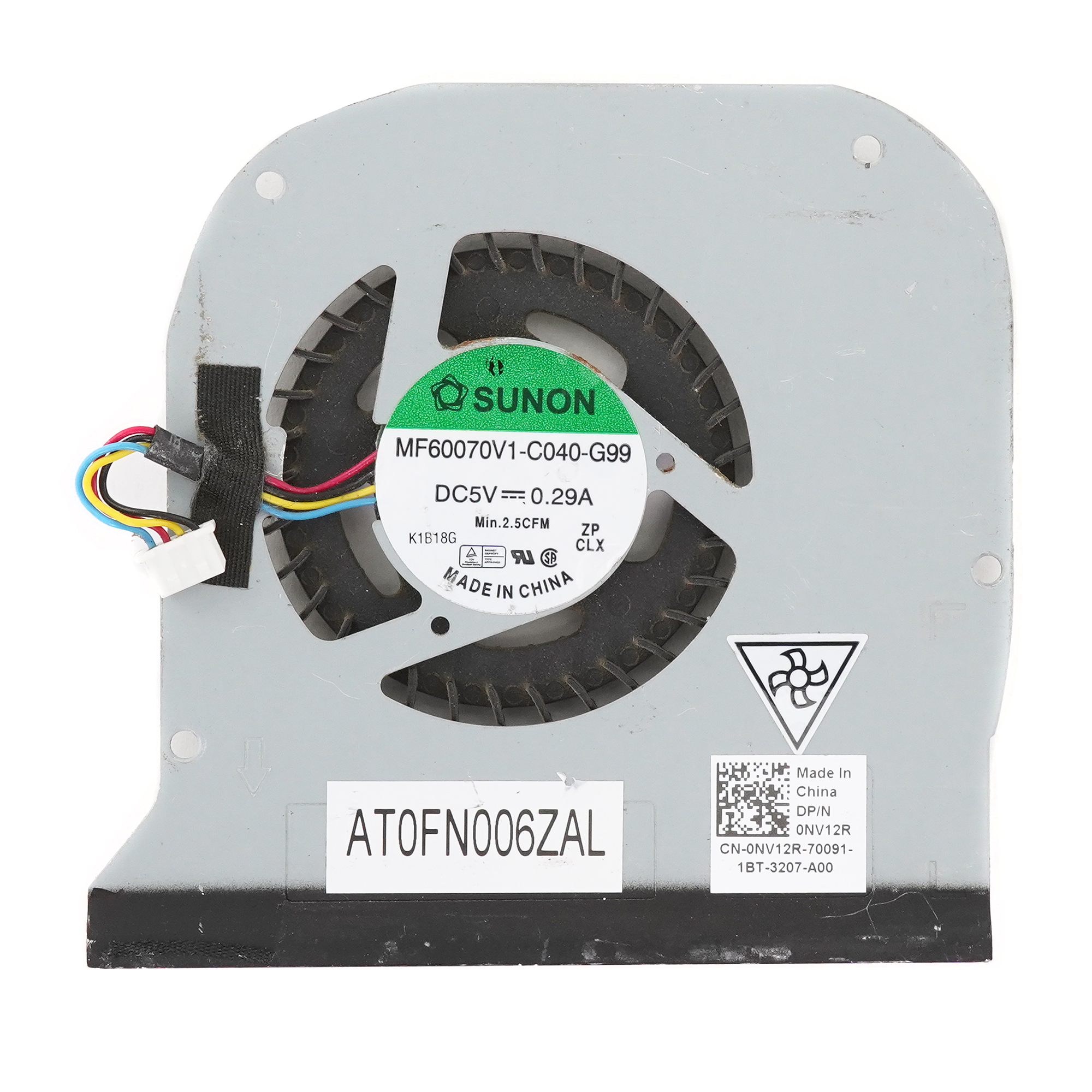

Вентилятор для ноутбука Dell Latitude E6320 (4 pin)

Артикул: 3908964

в наличии: 1шт.

цена: 435

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Вентилятор для ноутбука Dell Latitude E6320 (4 pin)

Отличный выбор! Вентилятор для Dell Latitude E6320 — одна из самых частых заменяемых деталей для этой модели. Вот подробное описание и вся необходимая информация.

Описание

Система охлаждения ноутбука Dell Latitude E6320 представляет собой единый модуль, объединяющий вентилятор (кулер) и медный радиатор с тепловыми трубками. Она предназначена для отвода тепла от центрального процессора (CPU) и, в некоторых конфигурациях, от чипсета (моста). Модуль отличается компактной и эффективной конструкцией, характерной для бизнес-линейки Latitude. Неисправность вентилятора проявляется в повышенном шуме, скрежете, остановке лопастей или частом перегреве ноутбука с последующим аварийным выключением.

Технические характеристики

Тип разъема: 4-pin (четыре контакта). Это позволяет системе плавно регулировать скорость вращения (PWM-управление) в зависимости от температуры, снижая уровень шума.
Напряжение питания: 5В (стандарт для большинства кулеров ноутбуков).
Конструкция: Осевой вентилятор, встроенный в медный теплоотвод с тепловыми трубками.
Основное назначение: Охлаждение процессора (Intel Core i3/i5/i7 второго поколения Sandy Bridge).
Крепление: Винтовое (4 винта к материнской плате + винты крепления радиатора к процессору).
Дополнительно: Часто требует замены термопасты на процессоре и термопрокладок на чипсете/видеоконтроллере при установке.

Парт-номера (Part Numbers / P/N)

Внимание! Существует две основные ревизии модуля охлаждения для E6320, которые различаются конструкцией и НЕ ВЗАИМОЗАМЕНЯЕМЫ. Определить свою можно по парт-номеру на старой детали или по модели материнской платы.

1. Версия для материнских плат с чипсетом Intel QM67 (наиболее распространенная)

Эта версия имеет одну толстую тепловую трубку, идущую от процессора к радиатору, и отдельную площадку для чипсета.

Основной парт-номер Dell: 0ZRHP5 (самый распространенный)
Другие встречающиеся номера:
- 0W42P5
- 0XX0P5
- 0T7R12
- 0T7R11
Код производителя (FRU): 48-4GJ7N, J7N01-00

2. Версия для материнских плат с чипсетом Intel HM67 (более редкая)

Эта версия имеет две более тонкие тепловые трубки и охлаждает только процессор (площадка для чипсета отсутствует).

Основной парт-номер Dell: 0TXY12
Другие встречающиеся номера: 0TXY11
Код производителя (FRU): 48-4GJ7M, J7M01-00

Как определить свою версию?

Идеальный способ: Выключить ноутбук, снять заднюю крышку и посмотреть на наклейку на самом старом вентиляторе. Будет указан P/N.
Способ через сервисный код: На сайте Dell Support введите сервисный код (Service Tag) ноутбука. В списке запчастей (Parts) найдите категорию "Thermal Cooling Assembly" или "Fan".
Визуально: Если у вас есть фото старого кулера, версию с одной трубкой (0ZRHP5) отличить от версии с двумя трубками (0TXY12) очень легко.

Совместимые модели ноутбуков

Модуль охлаждения для E6320 полностью совместим со следующими моделями, так как они используют идентичную или очень близкую системную плату:

Dell Latitude E6220 (12.5" модель) — важное замечание: использует ТОЛЬКО версию с двумя трубками (0TXY12), так как в этом компактном корпусе нет отдельного чипсета для охлаждения.
Dell Latitude E6420 (14" модель) — НЕ СОВМЕСТИМ. У E6420 совершенно другая, более крупная и мощная система охлаждения.
Dell Latitude E6520 (15.6" модель) — НЕ СОВМЕСТИМ. Аналогично, система охлаждения больше и рассчитана на другие TDP процессоров.

Итог по совместимости: Основная совместимость — внутри модели E6320 между ее различными конфигурациями (с процессорами i3, i5, i7), но с обязательным учетом ревизии кулера (одна или две трубки). Для E6220 подходит только специфическая версия.
