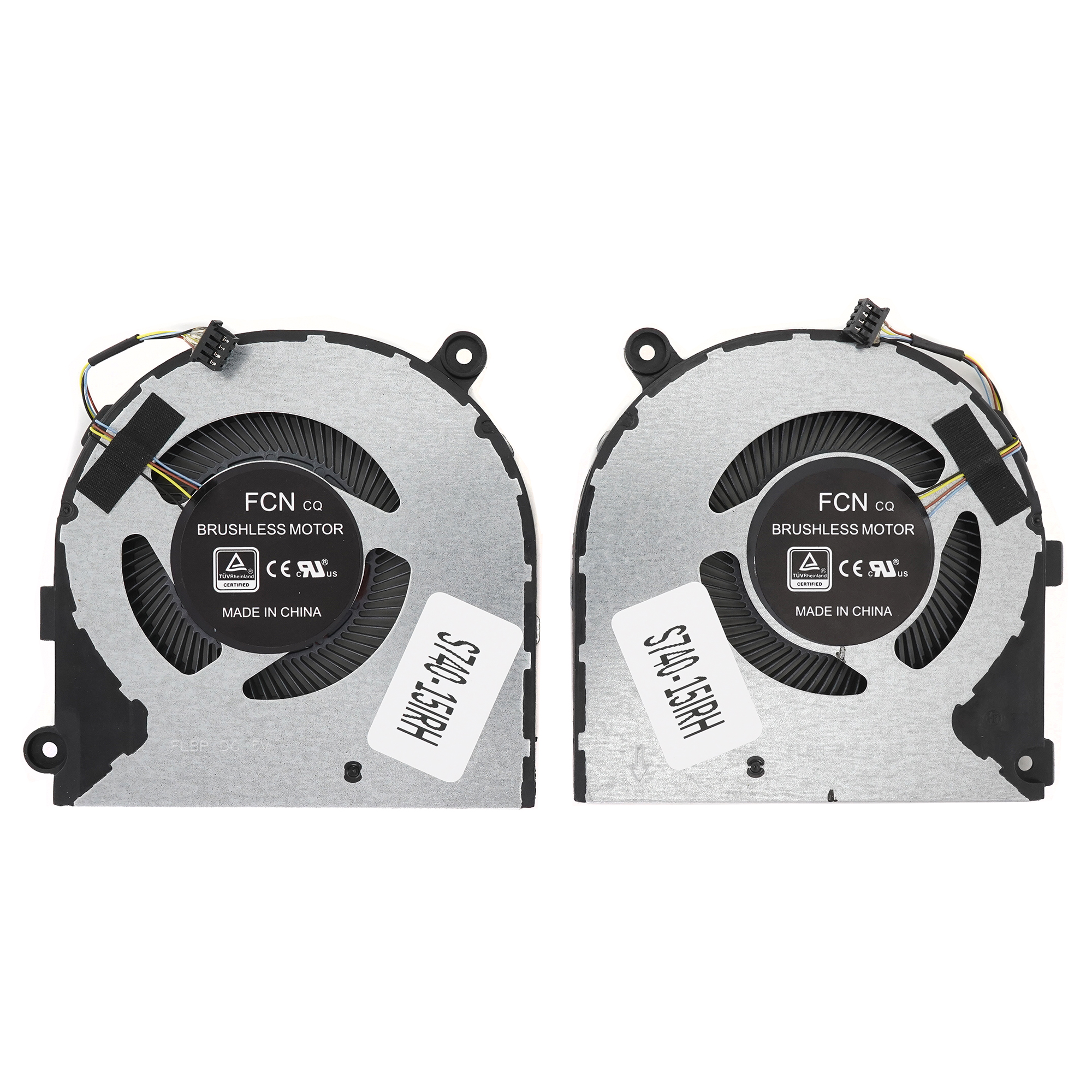

Вентилятор для ноутбука Lenovo IdeaPad S740-15IRH (4 pin) пара

Отличный выбор! Вентилятор (кулер) для ноутбука Lenovo IdeaPad S740-15IRH — это специфичный компонент, так как он объединен с радиатором в единый модуль охлаждения. Вот подробное описание, характеристики и данные о совместимости.

Описание

Кулер для IdeaPad S740-15IRH представляет собой не просто вентилятор, а полный модуль системы охлаждения (Cooling Fan Assembly). Он включает в себя:

1. Медный радиатор с тепловыми трубками, который отводит тепло от процессора (CPU) и, в зависимости от конфигурации, от видеокарты (GPU).
2. Вентилятор на подшипнике скольжения или качения с 4-контактным разъемом. 4-й контакт обеспечивает функцию ШИМ-управления (PWM), позволяя системе точно регулировать скорость вращения в зависимости от температуры, что снижает шум.
3. Термопрокладки на местах контакта с чипами и компонентами VRM (система питания процессора).

Основные причины замены: повышенный шум (гул, скрежет), прекращение вращения, перегрев ноутбука, что приводит к троттлингу (снижению производительности) и самовыключению.

Технические характеристики (общие для модуля)

• Тип: Модуль охлаждения (радиатор + вентилятор) с тепловыми трубками.
• Разъем вентилятора: 4-pin (PWM).
• Назначение: Охлаждение центрального процессора (CPU) и дискретной видеокарты NVIDIA GeForce GTX / RTX (в конфигурациях, где она есть).
• Диаметр вентилятора: Обычно 50-60 мм (зависит от конкретной модели).
• Управление: ШИМ (PWM) через BIOS/систему.
• Конструкция: Алюминиевый кожух радиатора, медные тепловые трубки и теплораспределительные пластины.

Парт-номера (FRU / PN - Part Number)

Это самый важный параметр для поиска. Номера различаются в зависимости от конкретной конфигурации ноутбука (тип процессора и наличие дискретной видеокарты).

Основные парт-номера для Lenovo IdeaPad S740-15IRH:

1. FRU 5D10V39813 (также может встречаться как SS350-013269) — наиболее распространенный. Предназначен для моделей с дискретной видеокартой (например, NVIDIA GeForce GTX 1650, GTX 1660 Ti, RTX 2060).

   • Что входит: Радиатор с двумя тепловыми трубками для CPU и одной для GPU, два вентиляционных выхода.

2. FRU 5D10V39814 — для моделей только с интегрированной графикой (без дискретной видеокарты).

   • Что входит: Радиатор с двумя тепловыми трубками, рассчитанный только на охлаждение процессора. Один вентиляционный выход.

Как точно определить свой FRU:

1. Разобрать ноутбук — номер будет напечатан на самом модуле охлаждения (на металлической или пластиковой части).
2. Использовать утилиту Lenovo Vantage / Lenovo PC Support — иногда информация о компонентах доступна там.
3. По серийному номеру (SN) ноутбука на официальном сайте Lenovo в разделе "Parts" или через сервисные центры.

Совместимые модели ноутбуков

Модуль охлаждения специфичен не только для серии, но и для конкретной модели и ее аппаратной конфигурации. Данный кулер совместим со следующими моделями (но всегда необходимо сверять FRU!):

• Lenovo IdeaPad S740-15IRH (весь ряд моделей с разными процессорами и видеокартами — используйте нужный FRU, как указано выше).
• Lenovo IdeaPad S740-15IIL — очень похожая модель, часто использует те же модули охлаждения. Требуется обязательная проверка по FRU.
• Может подходить к некоторым модификациям Lenovo Yoga S740-15IIL, но это большая редкость и требует сверки.

Важное предупреждение о совместимости: Ноутбуки S740-15IRH поставлялись с разными процессорами (Intel Core i5/i7 9-го и 10-го поколения H-серии) и разными видеокартами. Радиатор от модели без видеокарты НЕ ПОДОЙДЕТ к модели с видеокартой, так как у него нет элементов для отвода тепла от GPU. И наоборот.

Рекомендации при покупке

1. Определите FRU: Это ключевой шаг. Без точного номера высок риск купить несовместимую деталь.
2. Проверяйте фото: При покупке на Aliexpress, eBay или в магазинах запчастей сравнивайте фото продавца с фото вашего старого кулера (расположение винтов, форма тепловых трубок, количество рёбер радиатора).
3. Новый vs Б/У: Новые оригинальные (OEM) модули надежнее, но дороже. Б/У (снятые с других ноутбуков) могут быть дешевле, но есть риск быстро выхода из строя.
4. Термопаста и прокладки: При замене кулера обязательно потребуется качественная термопаста для процессора и видеокарты. Старые термопрокладки на радиаторе также лучше заменить на новые соответствующей толщины.

Процесс замены: требует навыков разборки ноутбука. Если не уверены в своих силах, лучше доверить эту работу сервисному центру, чтобы не повредить хрупкие компоненты материнской платы.
