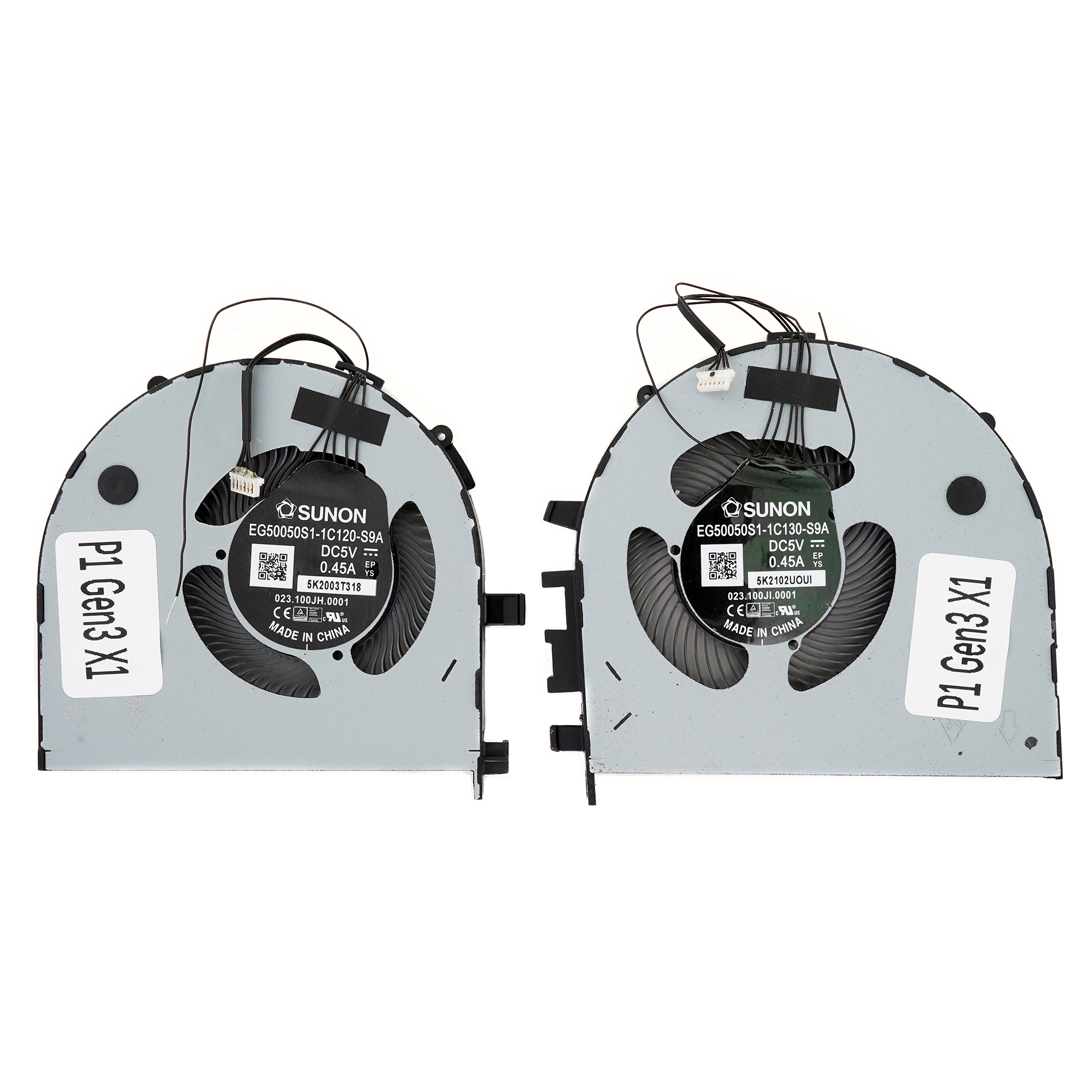

Вентилятор для ноутбука Lenovo ThinkPad P1 Gen3 (5 pin) пара

Отличный выбор! Вентилятор (кулер) для ноутбука Lenovo ThinkPad P1 Gen 3 — это критически важный компонент системы охлаждения, особенно для такой мощной рабочей станции. Вот подробное описание, характеристики и информация о совместимости.

Описание и назначение

Вентилятор для ThinkPad P1 Gen 3 представляет собой единый модуль, который включает в себя:

1. Радиатор (heat sink): Алюминиевая или медная конструкция с множеством тонких пластин, которая отводит тепло от процессора и, в конфигурациях с дискретной графикой, от видеокарты через тепловые трубки.
2. Вентилятор (fan): Осевой вентилятор с кулером на 5 контактов. Ключевая особенность — управляющий чип на самом вентиляторе, который позволяет системе точно регулировать скорость вращения (PWM-управление) и отслеживать его состояние.
3. Тепловые трубки: Герметичные трубки, заполненные теплоносителем, которые эффективно передают тепло от чипов к радиатору.

Назначение: Отвод тепла от центрального процессора (CPU) и, в зависимости от конфигурации, от дискретного графического процессора (GPU) NVIDIA Quadro T1000 или T2000. Без исправной работы этого модуля ноутбук будет перегреваться, что приведет к троттлингу (снижению производительности), нестабильной работе и возможному выходу из строя компонентов.

Технические характеристики

• Тип разъема: 5-pin (5 контактов). Важно: вентиляторы с 4-pin разъемом не совместимы.
• Управление: PWM (ШИМ) через 5-пиновый разъем. Позволяет плавно и точно менять скорость вращения в зависимости от температуры.
• Конфигурации модуля: Существует две разные версии вентилятора, в зависимости от комплектации ноутбука:
  1. Для моделей только с интегрированной графикой (UHD Graphics): Более простой радиатор с тепловыми трубками, рассчитанный только на процессор.
  2. Для моделей с дискретной графикой (NVIDIA Quadro): Более массивный радиатор с дополнительными тепловыми трубками и площадками для отвода тепла как от CPU, так и от GPU.
• Материалы: Алюминий (радиатор), медь (тепловые трубки, основания), пластик (корпус вентилятора).

Парт-номера (FRU/PN - Field Replaceable Unit / Part Number)

Это официальные номера запчастей от Lenovo. При заказе обязательно уточняйте номер, соответствующий вашей конфигурации.

Самые распространенные парт-номера для ThinkPad P1 Gen 3 (20TH, 20TE):

• 5D10V00905 / 5D10V00906 / 5D10V00907 — наиболее часто встречающиеся номера для моделей с дискретной графикой (NVIDIA Quadro).
• 5D10V00908 — номер для моделей только с интегрированной графикой (без дискретной видеокарты).
• GX40R15593 — альтернативный номер для некоторых партий.

Важно: Номера могут незначительно отличаться в зависимости от региона и поставки. Лучший способ найти точный номер — использовать серийный номер (S/N) вашего ноутбука на официальном сайте поддержки Lenovo (Parts Lookup).

Совместимые модели

Данный вентилятор полностью совместим со следующими моделями ноутбуков:

• Lenovo ThinkPad P1 Gen 3 (Тип модели: 20TH, 20TE).
• Lenovo ThinkPad X1 Extreme Gen 3 (Тип модели: 20TK, 20TL).

Это важный момент! ThinkPad P1 Gen 3 и ThinkPad X1 Extreme Gen 3 имеют практически идентичную конструкцию шасси и системы охлаждения. Поэтому вентиляторы для этих моделей взаимозаменяемы. Однако, как и в случае с P1, необходимо убедиться, что выбранный модуль соответствует вашей конфигурации (с GPU или без).

Рекомендации при покупке

1. Определите конфигурацию: Перед заказом узнайте, есть ли в вашем ноутбуке дискретная видеокарта NVIDIA. Установка вентилятора "только для CPU" в модель с видеокартой приведет к мгновенному перегреву GPU.
2. Ищите по FRU-номеру: Используйте указанные парт-номера для поиска. Наличие оригинального номера (FRU) — лучший признак совместимости.
3. Оригинал vs. Аналог: Оригинальные запчасти Lenovo обычно дороже, но гарантируют идеальное соответствие и уровень шума. Качественные совместимые аналоги (например, от Fenvi, Sunon) могут быть дешевле и работать хорошо, но всегда проверяйте отзывы.
4. Термопаста: При замене вентилятора обязательно потребуется свежая термопаста для процессора (и видеокарты, если она есть). Рекомендуются качественные составы (Arctic MX-4, MX-6, Noctua NT-H1, Thermal Grizzly Kryonaut).

Где искать: AliExpress, eBay, специализированные магазины запчастей для ноутбуков (например, "Ноутбук-Сервис", "MegaParts" и аналоги), иногда на Avito (б/у оригинальные детали).
