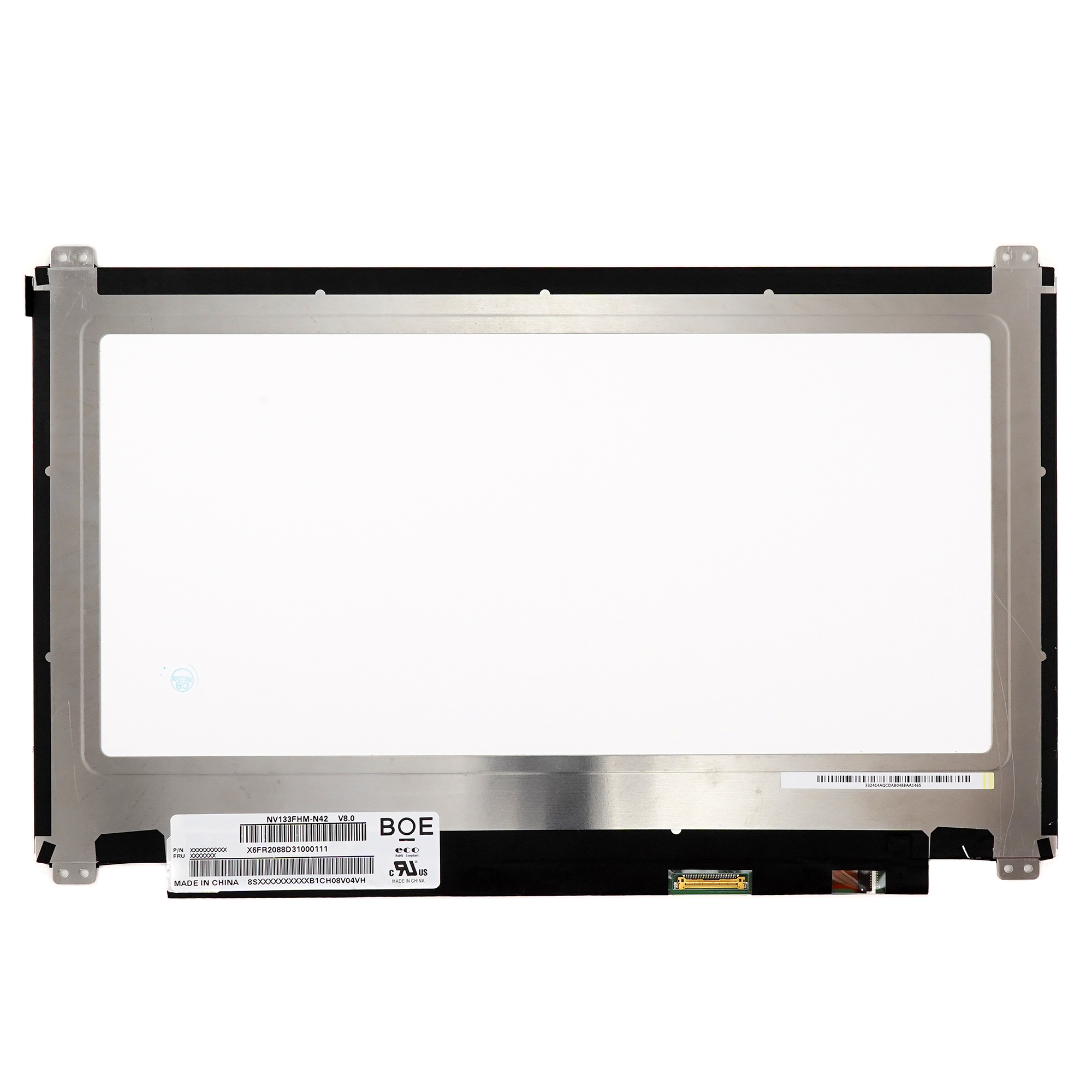

Матрица NV133FHM-N42 V8.0

Конечно, вот подробное описание и технические характеристики матрицы NV133FHM-N42 V8.0 на основе общедоступных данных из спецификаций и ремонтной практики.

Описание

NV133FHM-N42 V8.0 — это ЖК-матрица (LCD-дисплей) с диагональю 13.3 дюйма, разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых популярных матриц в своем форм-факторе, широко используемая в современных тонких и легких ноутбуках, ультрабуках и гибридных устройствах.

• Версия V8.0: Указывает на конкретную ревизию и модификацию модели. При поиске замены крайне важно учитывать полный номер, включая версию, так как более ранние или поздние версии (например, V4.0, V6.0) могут иметь различия в расположении разъема, креплений или электрических параметрах.
• Технология: Матрица использует технологию IPS (In-Plane Switching), что обеспечивает широкие углы обзора (до 178°), отличную цветопередачу и стабильное изображение при взгляде под углом.
• Назначение: Устанавливается в ноутбуки среднего и премиум-сегмента, где важны компактность, качество изображения и энергоэффективность.

Технические характеристики (ТТХ)

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 13.3 дюйма | | Разрешение | 1920 x 1080 пикселей (Full HD / FHD) | | Формат изображения | 16:9 | | Технология подсветки | WLED (безопасная, без ртути) | | Тип матрицы | IPS (плоскостное переключение) | | Углы обзора | 178°/178° (горизонталь/вертикаль) | | Покрытие поверхности | Матовое (Anti-Glare). Снижает блики и отражения. | | Яркость | ~ 250 - 300 кд/м² (типичное значение) | | Контрастность | ~ 700:1 - 1000:1 | | Глубина цвета | 6 бит + FRC (обычно 262 тыс. -> имитация 16.7 млн. цветов) | | Время отклика | ~ 25 мс (типичное для IPS) | | Интерфейс подключения | eDP (Embedded DisplayPort), 30 или 40 пинов. Наиболее распространена 40-пиновая версия для этого разрешения. | | Частота обновления | 60 Гц | | Подсветка | Боковая (Edge-LED) | | Толщина рамки | Ультратонкая рамка (Slim / Narrow Border) с обеих сторон | | Потребляемая мощность | Низкая, ориентировочно 2.5W - 4W |

Парт-номера и совместимые обозначения

Производители ноутбуков и поставщики запчастей используют различные номера для одной и той же матрицы. NV133FHM-N42 V8.0 совместима со следующими альтернативными номерами:

• B133HAN04.2 (или 04.2) — это один из самых распространенных альтернативных парт-номеров от AUO (AU Optronics). Матрицы BOE и AUO часто являются кросс-совместимыми аналогами.
• LP133WF7(SP)(B1) — номер от LG Display (LGD), также может быть аналогом, но требует проверки расположения разъема.
• 13.3" FHD IPS MAT — общее описание в каталогах.
• 00NY649 — пример номера детали для замены от крупных поставщиков (может варьироваться).
• LQ133M1JW03 — номер от Sharp, возможный аналог.

Важное примечание: Перед покупкой необходимо в обязательном порядке проверить:

1. Физическое соответствие: Крепления, толщина, расположение разъема (справа, слева, посередине).
2. Совпадение пинов разъема: 30-pin vs 40-pin.
3. Распиновку разъема: Даже при одинаковом количестве пинов распиновка может отличаться. Лучший способ — сравнить фото старой и новой матрицы.

Совместимые модели ноутбуков (примеры)

Эта матрица используется в огромном количестве устройств. Вот некоторые известные серии:

• Lenovo: ThinkPad X390, X395, T490, T490s, T495, T495s; IdeaPad S540, S740, Flex 5.
• HP: EliteBook 830 G5/G6/G7, 840 G5/G6/G7; ProBook 430 G6/G7, 440 G6/G7, 450 G6/G7; Spectre x360 13.
• Dell: Latitude 7390, 7400; Vostro 13 5000.
• Acer: Swift 3, 5; Spin 3, 5; Aspire 5.
• Huawei: MateBook 13, MateBook X Pro (некоторые модификации).
• Xiaomi: Mi Notebook Air 13.3".
• Microsoft: Surface Laptop 3 (для некоторых OEM-сборок).

Рекомендация: Самый надежный способ найти совместимую матрицу — это выключить ноутбук, аккуратно снять нижнюю крышку и списать точную модель с наклейки на обратной стороне самой матрицы. Этот номер (например, NV133FHM-N42 V8.0) является ключевым для поиска.
