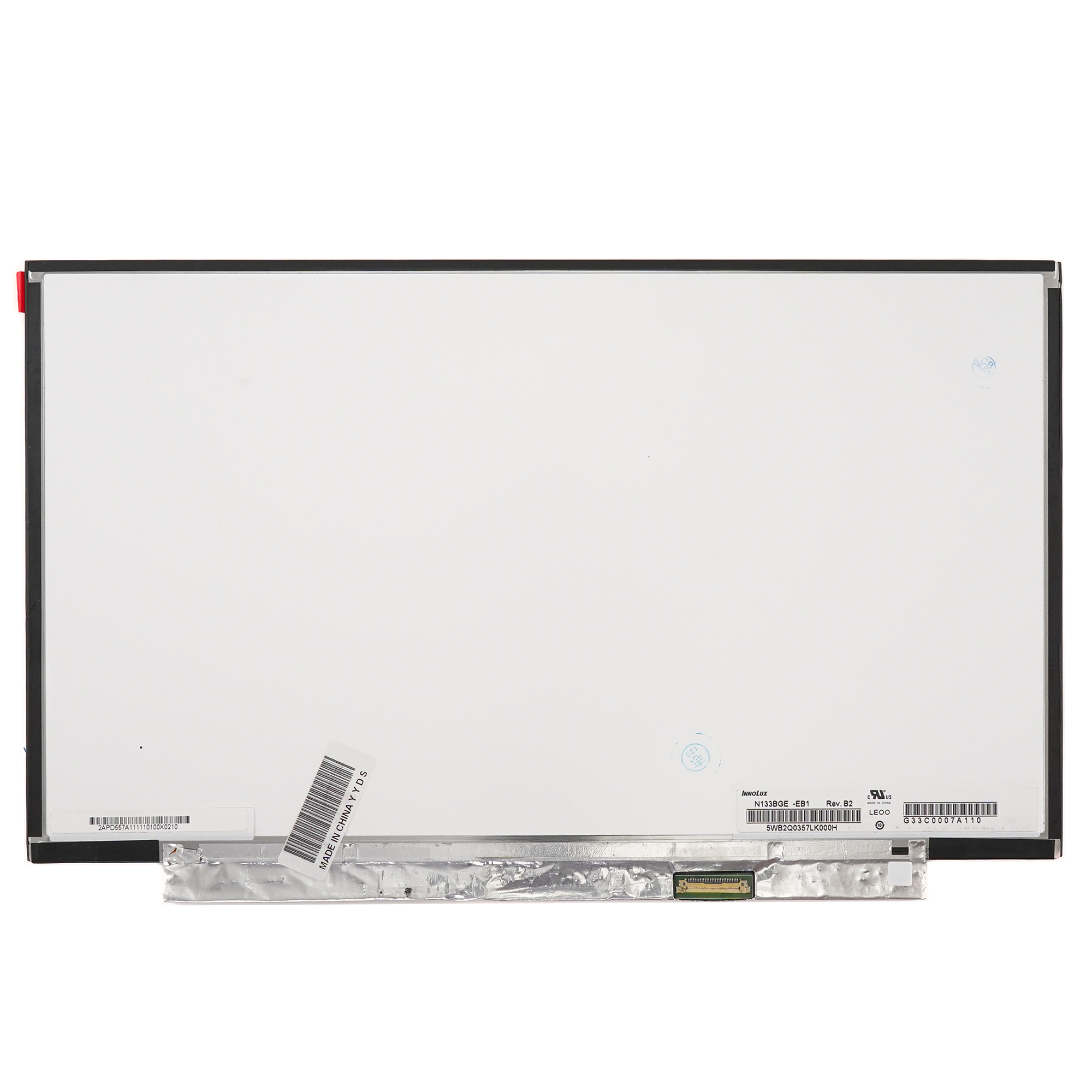

Матрица N133BGE-EB1 Rev.B2

Отличный выбор! N133BGE-EB1 Rev.B2 — это матрица (LCD-панель), широко используемая в ноутбуках различных производителей. Вот подробное описание, технические характеристики и информация о совместимости.

Общее описание

N133BGE-EB1 Rev.B2 — это 13.3-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), изготовленная по технологии IPS. Ключевые особенности, вытекающие из характеристик:

• Высокая четкость и детализация: Разрешение 1920x1080 для диагонали 13.3" обеспечивает высокую плотность пикселей (около 166 PPI), что делает изображение очень резким.
• Отличные углы обзора: Технология IPS гарантирует стабильную цветопередачу и минимальное искажение цветов при взгляде под углом (до 85/85/85/85 градусов).
• Матовая поверхность (Anti-Glare): Покрытие эффективно рассеивает блики от внешнего освещения (окон, ламп), что снижает усталость глаз и улучшает читаемость при работе в освещенных помещениях.
• Современный интерфейс: Подключение через eDP (Embedded DisplayPort) 30-pin, что является стандартом для современных ноутбуков.
• Подсветка: LED-подсветка обеспечивает яркость 300 кд/м² и высокую контрастность 700:1.

Полные технические характеристики (ТТХ)

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ экрана | 13.3 дюйма | | Разрешение (Active Area) | 1920 x 1080 (Full HD) | | Соотношение сторон | 16:9 | | Технология панели | IPS (In-Plane Switching) | | Покрытие поверхности | Матовая (Anti-Glare), Hard Coating (3H) | | Интерфейс подключения | eDP (Embedded DisplayPort), 30 контактов, 1 канал | | Частота обновления | 60 Гц | | Яркость | 300 кд/м² (тип.) | | Контрастность | 700:1 (тип.) | | Углы обзора (CR≥10) | 85° (Верх) / 85° (Низ) / 85° (Лево) / 85° (Право) | | Время отклика (GtG) | 25 мс (тип.) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Подсветка | WLED, срок службы > 15 000 часов | | Толщина (макс.) | ~2.7 мм | | Потребляемая мощность | ~3.6 Вт (тип.) | | Рабочая температура | 0 ~ 50 °C |

Парт-номера и прямые аналоги

Производитель панели (скорее всего, BOE или AUO) поставляет ее компаниям-сборщикам ноутбуков, которые присваивают ей свои внутренние номера. N133BGE-EB1 Rev.B2 — это один из таких парт-номеров.

Важное примечание: Совместимость определяется не только моделью, но и ревизией (Rev.) и распиновкой коннектора. Rev.B2 — это конкретная версия. Перед заменой необходимо физически сравнить коннектор (длину, положение ключа) и расположение креплений на матрице.

Наиболее вероятные прямые аналоги и парт-номера:

• B133HAN04.3 (вероятный оригинальный номер от AU Optronics)
• NV133FHM-N4B (BOE)
• LP133WF4-SPB1 (LG Display) — требует проверки распиновки!
• 13N133-EB1 (сокращенный вариант)
• 00NY643 (Lenovo FRU)
• LTN133HL08-201 (Samsung) — требует проверки!

Рекомендация: При поиске для замены используйте не только номер N133BGE-EB1, но и полный код матрицы с ноутбука-донора, который обычно наклеен на обратной стороне матрицы (например, начинается с B133..., NV133... и т.д.).

Совместимые модели ноутбуков (примеры)

Данная матрица использовалась в многих ноутбуках разных брендов на платформе Intel. Вот некоторые известные модели, где она могла быть установлена:

• Lenovo (IdeaPad, Yoga):
  • Lenovo IdeaPad 530S-13IKB
  • Lenovo Yoga 530-13IKB
  • Lenovo IdeaPad 730S-13IKB
  • Lenovo IdeaPad S530-13IKB
  • Другие модели серий IdeaPad 3xx/5xx/7xx с диагональю 13.3" и FHD экраном.
• HP: Некоторые модели серий HP Pavilion x360, ENVY x360 (13-дюймовые).
• Dell: Отдельные модели Dell Inspiron 13 5000 (5370, 5380), Vostro 13 5000.
• Acer: Некоторые версии Acer Swift 3 (SF313), Aspire 5 (A515), Spin 3.
• Другие бренды: Может встречаться в ноутбуках от Prestigio, DEXP, Della и других OEM-производителей.

Критически важный шаг перед покупкой:

1. Выключите ноутбук и отключите его от сети.
2. Аккуратно снимите рамку дисплея.
3. Найдите наклейку на обратной стороне матрицы.
4. Сравните точный номер на вашей старой матрице с номером на новой, которую планируете купить. Особое внимание — на ревизию (Rev.) и тип коннектора.

Эта информация поможет вам точно подобрать совместимую матрицу для успешного ремонта.
