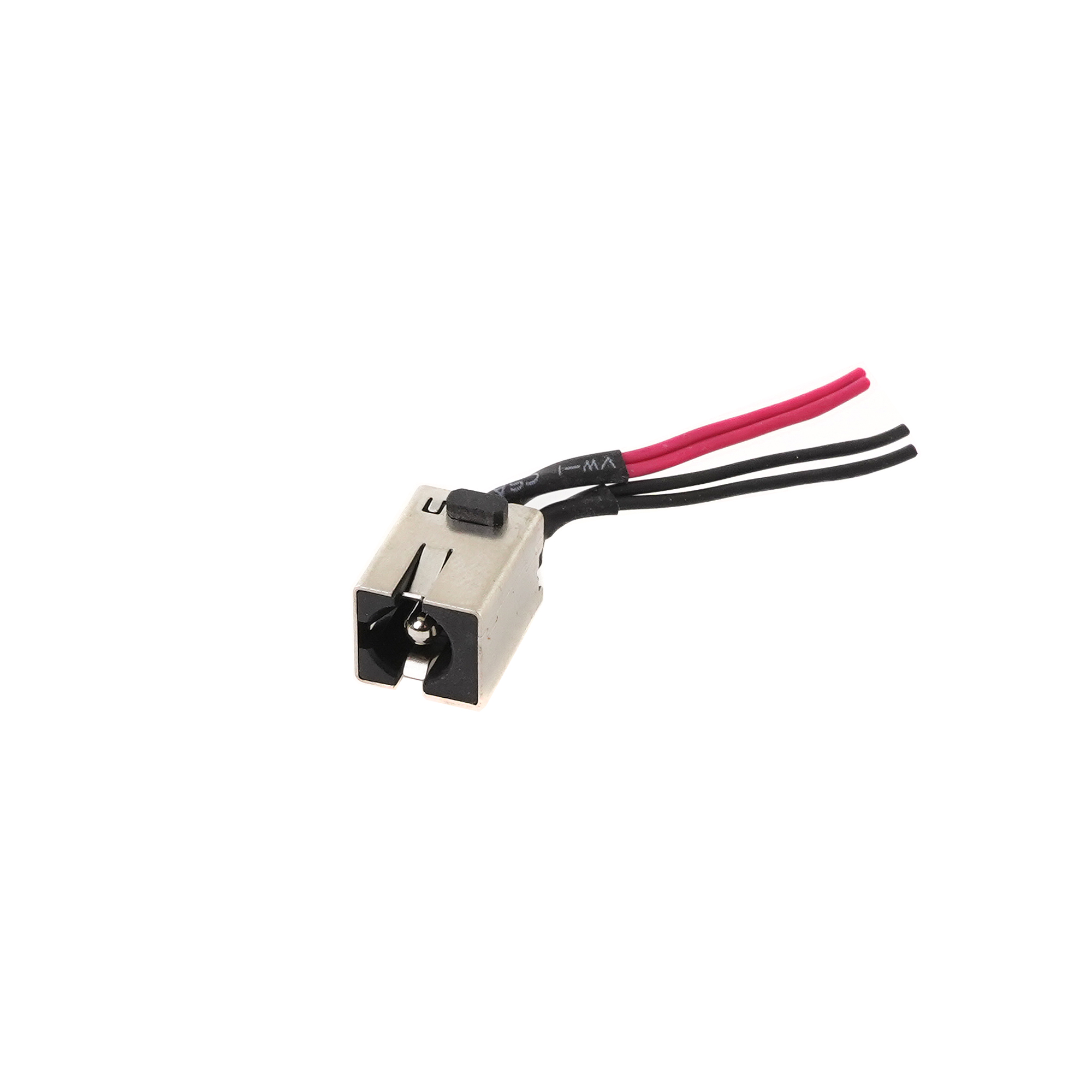

Разъем питания для Asus K53U с проводками

Отличный вопрос! Разъем питания для ноутбука Asus K53U — это слаботочный разъем типа DC Jack (гнездо), который часто выходит из строя из-за механических нагрузок. Ниже приведено подробное описание.

Описание разъема питания (DC Jack) для Asus K53U

Это гнездо для подключения внешнего блока питания (адаптера), которое припаивается непосредственно к материнской плате ноутбука. Его основная функция — передача постоянного тока от адаптера к системе питания ноутбука.

Конструктивные особенности:

• Тип: Цилиндрический (коаксиальный), с центральным штырьком-контактом.
• Размер (ключевой параметр): 5.5 x 2.5 мм. Это внешний диаметр (5.5 мм) и внутренний диаметр штырька (2.5 мм). Это самый распространенный размер для ноутбуков Asus того поколения.
• Полярность: Центральный контакт — положительный (+), внешняя оболочка — отрицательный (-). Обозначается как "+" внутри "○–".
• Крепление: Имеет металлические "усы" или лепестки для механической фиксации в корпусе и контактные площадки для пайки на плате.
• Проводки: К разъему подходят 2 или 3 провода от материнской платы:
  • +19V (Вход напряжения): Основной силовой провод.
  • GND (Земля): Второй силовой провод.
  • Центральный штырек (ID-пин): Может использоваться для идентификации оригинального адаптера (через резистор определенного номинала). Не во всех моделях используется третий провод.

Технические характеристики

• Номинальное входное напряжение: +19V (постоянный ток, DC). Именно такое напряжение подает штатный адаптер.
• Максимальный ток: Обычно рассчитан на 3.5А - 4.74А, что соответствует мощности адаптера 65-90 Вт.
• Рабочая температура: Стандартная для электронных компонентов (от 0 до +70°C).
• Количество контактов на плате: Чаще всего 3 пина (даже если используется 2 провода, третий пин служит для дополнительного крепления).
• Материал: Корпус - пластик или термостойкий полимер, контакты - луженая латунь или медь.

Парт-номера (Part Numbers) и артикулы

Внимание! Прямого оригинального парт-номера от Asus на этот разъем часто не существует, так как это компонент для ремонта. Его ищут по:

1. Модели ноутбука: Asus K53U.

2. Модели материнской платы (самый точный способ): Плата имеет свой номер, например, K53U, K53UB или более точный 60-N3XMB.... Разъем подбирается по совместимости с этой платой.

3. Артикулам у поставщиков запчастей. Вот распространенные артикулы, под которыми продается этот разъем:

   • DC Jack 5.5x2.5 мм, 3-pin для Asus K53U / K53UB / A53U
   • Для материнской платы Asus K53U (номер на плате: 60-N3XMB... )
   • Универсальный артикулы: 01AC302, 02AC302, 03AC302 (нужно уточнять форму и расположение контактов).
   • Код на AliExpress/Ebay: DC Power Jack for Asus K53U K53UB A53U A53S K53S K53E K53SD

Совместимые модели ноутбуков Asus

Разъем питания — часто унифицированный компонент для целой серии ноутбуков на аналогичной платформе. С большой долей вероятности, разъем от K53U подойдет для следующих моделей (но требуется визуальная проверка разъема на материнской плате!):

• Основная совместимость (серия K53):
  • Asus K53U (все модификации: K53U-SX520D, K53U-BE9012D и т.д.)
  • Asus K53UB
  • Asus K53S
  • Asus K53SD
  • Asus K53E
  • Asus K53TA
• Совместимость с серией A53 (часто аналогичная конструкция):
  • Asus A53U
  • Asus A53S
  • Asus A53SV
• Возможная совместимость с другими сериями (требует обязательной проверки по фото!):
  • Asus X53U, X53S
  • Asus K55A, K55V (не все модификации)
  • Некоторые модели серий K43, K46, K50

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ ПЕРЕД ПОКУПКОЙ И РЕМОНТОМ:

1. Визуальная проверка — обязательно! Перед покупкой найдите в интернете фото разъема для вашей конкретной материнской платы (по номеру на ней) и сравните с фото продаваемой запчасти. Обращайте внимание на:
   • Форму пластикового корпуса.
   • Расположение и форму металлических контактов для пайки ("лапок").
   • Угол выхода проводов.
2. Ремонт требует навыков пайки. Замена разъема — это ювелирная работа, так как контакты припаяны к многослойной плате. Неумелая пайка может привести к отрыву контактных площадок и необходимости сложного восстановления.
3. Проверьте адаптер. Иногда проблема не в разъеме, а в переломанном кабеле адаптера. Убедитесь, что адаптер выдает стабильные 19V.
4. Обратитесь в сервисный центр. Если у вас нет опыта, лучше доверить замену профессионалам.

Рекомендуемый алгоритм поиска: Найти номер материнской платы (на ней же наклейка) -> Поиск в Google/Youtube "DC jack replacement for motherboard [ваш номер]" -> По найденному названию/артикулу искать запчасть.
