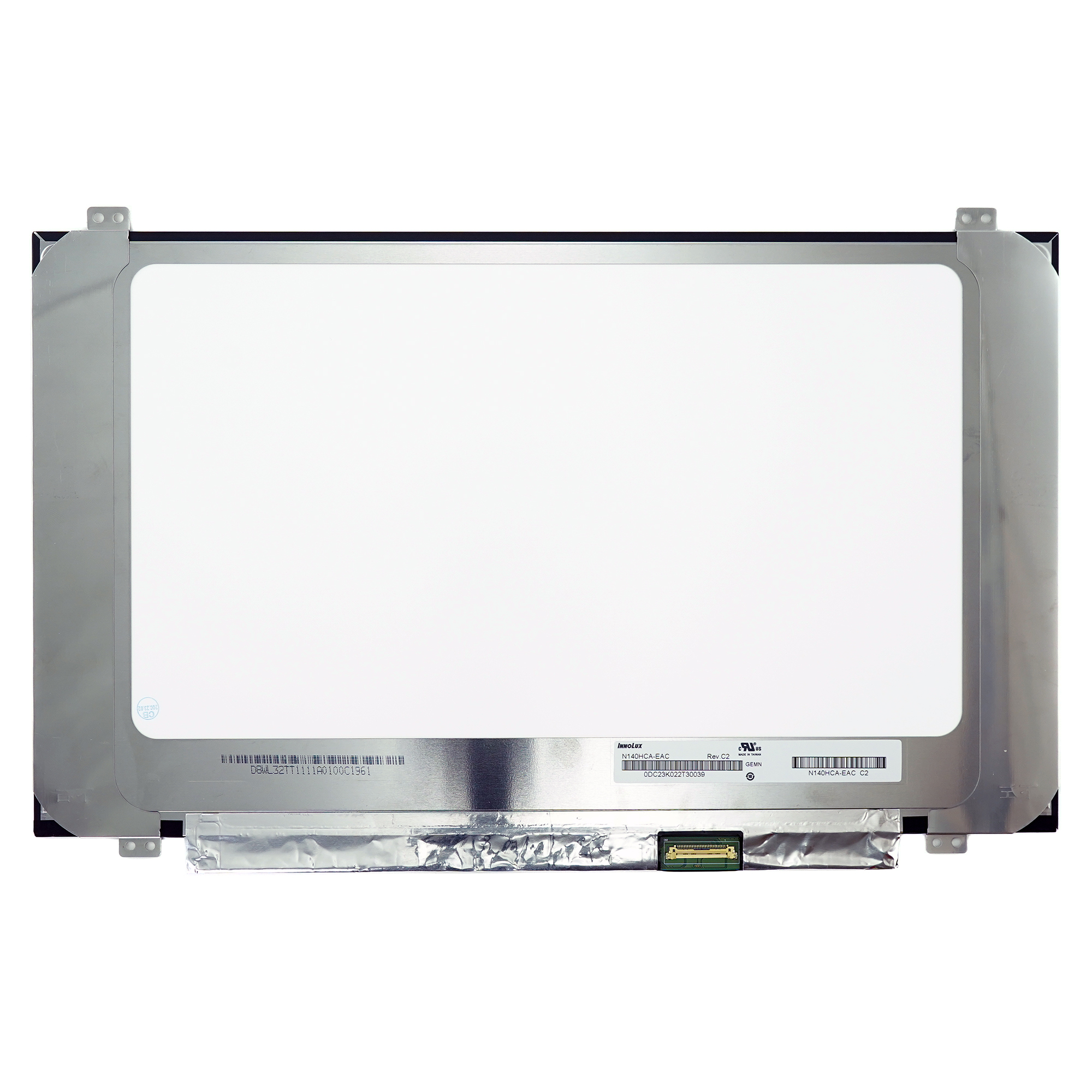

Матрица N140HCA-EAC Rev.C2

Конечно, вот подробное описание матрицы N140HCA-EAC Rev.C2, основанное на данных из листов производителя и ремонтной практики.

Общее описание

N140HCA-EAC Rev.C2 — это 14-дюймовая ЖК-матрица (панель) с разрешением Full HD (1920 x 1080 пикселей), разработанная компанией Innolux. Это одна из самых популярных и распространенных матриц в современных ноутбуках среднего и бизнес-класса. Модель является ревизией (версией) C2, что означает незначительные внутренние улучшения по сравнению с предыдущими ревизиями, при сохранении полной физической и электрической совместимости.

Ключевые особенности:

• Высокая четкость: Разрешение Full HD для комфортной работы и просмотра контента.
• Матовое покрытие (Anti-Glare): Позволяет комфортно работать при ярком освещении, без бликов.
• Технология IPS: Обеспечивает широкие углы обзора (до 178°), отличную цветопередачу и стабильность изображения при взгляде под углом.
• Низкое энергопотребление: Типичная потребляемая мощность около 3.3W, что положительно влияет на время автономной работы ноутбука.
• Подсветка WLED: Современная светодиодная подсветка.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение (Active Area) | 1920 x 1080 (Full HD) | | Соотношение сторон | 16:9 | | Технология панели | IPS (In-Plane Switching) | | Покрытие поверхности | Матовое (Anti-Glare), Hard Coating (3H) | | Яркость (тип.) | 250 кд/м² (нит) | | Контрастность (тип.) | 700:1 | | Углы обзора (CR ≥ 10) | 178° / 178° (горизонталь/вертикаль) | | Время отклика (GtG) | 25 мс (типичное) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Частота обновления | 60 Гц | | Подсветка | WLED, без ШИМ (PWM-free) в большинстве ревизий | | Интерфейс подключения | eDP (Embedded DisplayPort) 1 lane, 30-pin | | Расположение разъема | Нижнее (Bottom) | | Питание | 3.3V (тип.) | | Габариты (ШxВxГ) | 323.4 x 185.0 x 3.0 мм | | Вес | ~250 г |

Парт-номера и совместимые модели

Матрица поставляется под разными парт-номерами, которые используются производителями ноутбуков в своих системах заказа. Все перечисленные ниже номера являются взаимозаменяемыми с N140HCA-EAC Rev.C2.

Основные парт-номера:

• N140HCA-EAC (базовый номер, Rev.C2, C1 и др. совместимы)
• NE140FHM-N61
• NE140FHM-N61 (Rev.C2)
• B140HAN01.3 (устаревший номер от AUO, но часто используется как аналог)

Совместимые модели ноутбуков (примеры):

Эта матрица устанавливается в огромное количество моделей. Вот некоторые из наиболее распространенных:

• Lenovo:
  • Серия ThinkPad T14 (Gen 1, Gen 2)
  • Серия ThinkPad L14 (Gen 1, Gen 2)
  • Серия ThinkPad E14 (Gen 2, Gen 3)
  • IdeaPad 5 14 (модели 2020-2021 гг.)
  • V14, V15 (ряд модификаций)
• HP:
  • Серия ProBook 440 G7, G8
  • Серия EliteBook 840 G7, G8
  • Серия Pavilion 14
  • 245/246/247 G7/G8
• Dell:
  • Серия Latitude 3410, 3420
  • Серия Vostro 14 3400, 3500
  • Inspiron 14 5406, 5410
• Acer:
  • Серия Aspire 3 (A314-22, A314-32)
  • Серия Aspire 5 (A514-53, A514-54)
  • Серия TravelMate P4, P6
• Другие бренды: Fujitsu, Toshiba, MSI и многие другие.

Важные замечания при замене

1. Совместимость ревизий: Ревизии C1, C2, C3, EA и другие этой модели, как правило, полностью взаимозаменяемы. Отличия могут быть в незначительных доработках или в поставщике подсветки. При замене можно ставить любую ревизию, если совпадает интерфейс и расположение разъема.
2. Расположение разъема (Bottom): Критически важный параметр. Разъем должен находиться в нижней части матрицы (при взгляде на экран). Существует модификация этой матрицы с разъемом сверху (N140HCA-EAB), которая не подойдет.
3. Интерфейс eDP 30-pin: Необходимо убедиться, что в вашем ноутбуке используется именно 30-контактный разъем (1 lane). Он является стандартом для Full HD матриц.
4. Кронштейны и толщина: Матрица имеет толщину 3.0 мм. Перед покупкой стоит замерить толщину старой матрицы (особенно если она в рамке), чтобы новая корректно встала в корпус ноутбука.

Рекомендация: Перед покупкой для замены всегда:

• Выключайте ноутбук и отсоединяйте аккумулятор.
• Снимите старую матрицу и перепишите точную маркировку с ее обратной стороны.
• Сравните расположение разъема и количество контактов.
