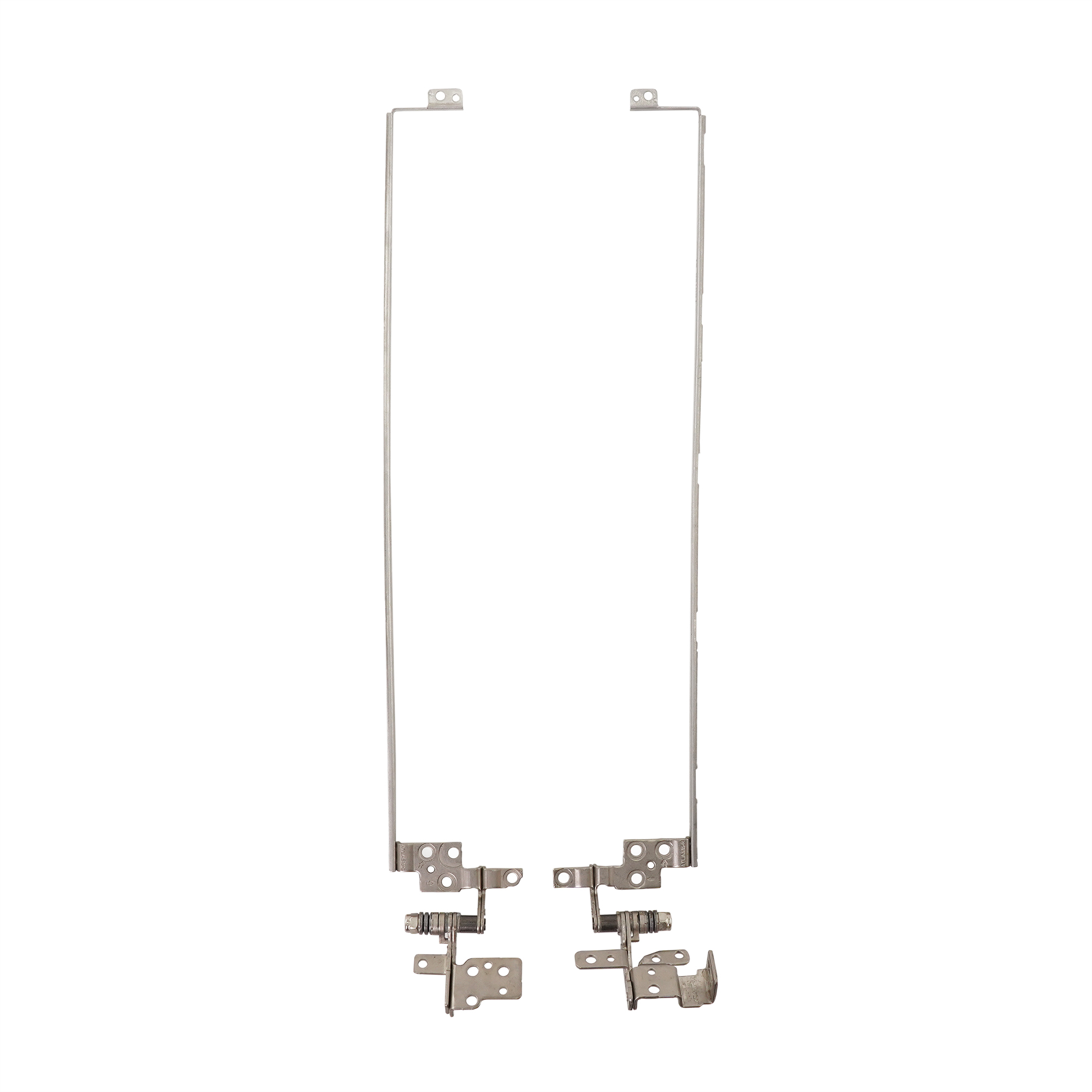

Петли для ноутбука Samsung NP500R5K

Отличный запрос. Вот подробная информация о петлях (шарнирах) для ноутбука Samsung NP500R5K.

Общее описание

Петли (шарниры, hinges) для ноутбука Samsung NP500R5K — это механические компоненты, соединяющие верхнюю часть корпуса (крышку с экраном) с нижней (базой с клавиатурой). Они обеспечивают:

• Плавное открывание и закрывание крышки.
• Фиксацию экрана в любом положении в пределах диапазона (обычно около 180°).
• Надежное удержание матрицы на месте, защищая шлейфы дисплея от перегибов.

Характерные неисправности: Со временем петли могут ослабнуть (крышка не держится), начать скрипеть или, что хуже всего, сломаться. Поломка петли часто приводит к повреждению корпуса (пластик вокруг креплений трескается) и может порвать шлейфы матрицы или веб-камеры.

Технические характеристики (типовые)

• Тип: Металлический торсионный шарнир (левая и правая петля — зеркальные, не взаимозаменяемые).
• Материал: Основа — сталь или алюминиевый сплав, крепежные части — пластик (часто является слабым местом).
• Крепление: Крепится на несколько винтов (обычно 2-4 на каждую петлю) как к металлическому каркасу матрицы, так и к корпусу нижней части ноутбука.
• Вращение: ~180 градусов.
• Особенность для NP500R5K: Петли в этой модели часто интегрированы в корпусные детали или имеют специфическую форму. Их замена обычно требует полной разборки ноутбука, включая снятие матрицы и отключение всех шлейфов.

Парт номера (Part Numbers)

Внимание! Петли редко имеют собственный уникальный номер, отличный от узла корпуса. Чаще всего они поставляются как часть сборки корпуса (верхней крышки или нижней базы) или комплекта петель (Hinge Kit).

Основные парт-номера, связанные с петлями для Samsung NP500R5K:

1. BA41-02657A — Комплект петель (Hinge Assembly Kit), самый распространенный и правильный номер для заказа. Включает обе петли (левую и правую) и, часто, необходимые винты.
2. BA92-07813A — Альтернативный номер узла (Assembly), также может обозначать комплект петель или связанный с ними узел.
3. GH82-11197A — Номер для верхней крышки в сборе с петлями (Lid Assembly). Это решение, если помимо петель поврежден сам корпус крышки.
4. Номера на самих петлях (штамповка): На металлической части петли может быть выбит внутренний код, например, RHIBB0.0 или подобный. Но по нему сложно найти деталь.

Рекомендация: Для поиска и заказа всегда используйте основной номер BA41-02657A.

Совместимые модели

Петли от NP500R5K используются в целом ряде моделей серий Samsung Series 5 и Ativ Book 5 на одной платформе. Совместимость определяется идентичностью корпуса (Chassis).

Полная совместимость (одна платформа):

• Samsung NP500R5K-XX (где XX — региональный код: RU, US, UK, PL и т.д.)
• Samsung NP500R5L-XX
• Samsung NP500R5M-XX
• Samsung ATIV Book 5 NP500R5K-XX
• Samsung ATIV Book 5 NP500R5L-XX
• Samsung ATIV Book 5 NP500R5M-XX

Высокая вероятность совместимости (следует проверить визуально):

• Модели серии NP550R5K/L/M — имеют очень схожую конструкцию, но могут отличаться из-за наличия дискретной видеокарты.
• Samsung Series 5 Ultra NP530U5C — более ранняя модель, совместимость маловероятна, но возможна на некоторых ревизиях.

Как проверить на 100%:

1. Сравните фотографии петель с вашими.
2. Убедитесь, что номер вашей материнской платы (например, BA41-02126A, BA41-02187A) совпадает с платами в списке совместимых моделей.
3. Найдите ноутбук по коду шасси (Chassis Code), который часто указан на стикере под батареей (например, SQ03B).

Важные советы при замене

1. Меняйте обе петли сразу, даже если сломалась одна. Износ у них одинаковый.
2. Перед заказом разберите ноутбук и извлеките старые петли. Убедитесь, что посадочные места в пластиковом корпусе не разрушены. Если корпус треснул, может потребоваться его ремонт (армирование эпоксидкой) или замена.
3. Будьте крайне осторожны со шлейфами при снятии матрицы, особенно с тонким шлейфом тачпада, который проходит через левую петлю.
4. После установки новых петель отрегулируйте плотность затяжки винтов, чтобы ход крышки был плавным, без люфта, но и без излишнего трения.

Надеюсь, эта информация будет полезна! Удачи в ремонте
