Петли для ноутбука Dell Latitude E7480

Отличный выбор! Ноутбук Dell Latitude E7480 — это надежная бизнес-модель, и знание информации о петлях (шарнирах) важно для его долговечной службы.

Описание и роль петель (шарниров)

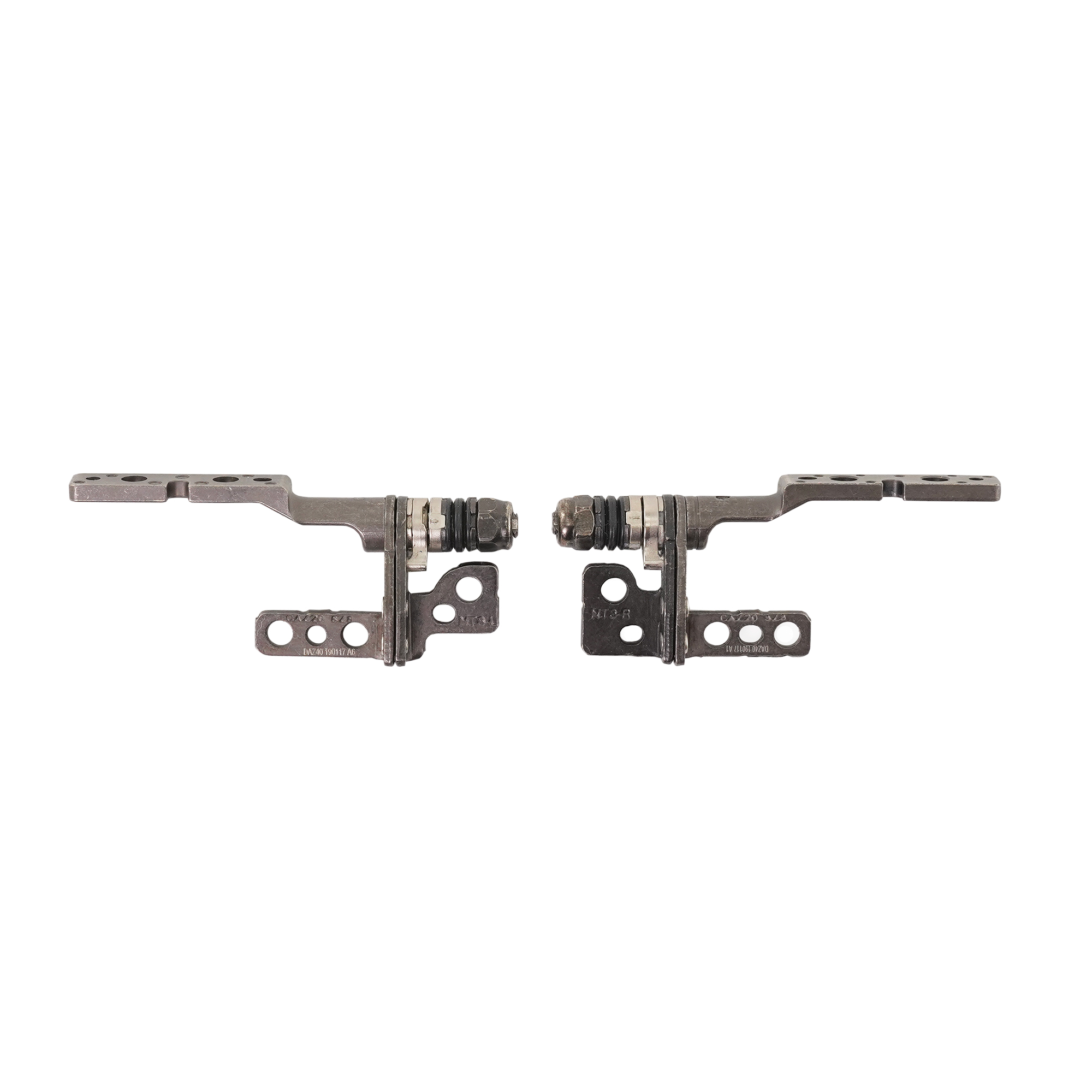

Петли (шарниры) ноутбука Dell Latitude E7480 — это высоконагруженный механический узел, отвечающий за:

• Фиксацию угла наклона дисплея: Позволяют плавно открывать и закрывать крышку, удерживая ее в любом положении.
• Соединение дисплея с корпусом: Являются основным элементом конструкции, связывающим верхнюю (крышка с экраном) и нижнюю (базу с клавиатурой) части ноутбука.
• Прокладку кабелей: Внутри или рядом с петлями проходят шлейфы матрицы, камеры, антенн Wi-Fi/Bluetooth, соединяющие дисплей с материнской платой.

Конструкция: Обычно это металлический торсионный шарнир, рассчитанный на десятки тысяч циклов открывания/закрывания. Со временем или из-за механических повреждений петли могут ослабнуть или, наоборот, стать слишком тугими, что может привести к трещинам в корпусе вокруг них или повреждению шлейфа матрицы.

Технические характеристики (общие для данного типа компонентов)

• Тип: Торсионный шарнир, левосторонний и правосторонний (обычно не взаимозаменяемы).
• Материал: Металлический корпус (часто сталь или алюминиевый сплав), внутренние втулки и механизм из износостойких материалов.
• Крепление: На винтах (обычно Torx или Philips) к металлическому каркасу крышки дисплея (панели LCD-cover) и к корпусу основания (верхней части панели C, под клавиатурой).
• Ресурс: Рассчитан на ~20 000 – 50 000 цикров открывания/закрывания (зависит от аккуратности эксплуатации).
• Совместимость: Строго привязаны к конкретным моделям из-за геометрии корпуса и точек крепления.

Парт-номера (Part Numbers / P/N) для Dell Latitude E7480

Важно: Петли могут иметь разные парт-номера в зависимости от конкретной субмодели (например, наличие или отсутствие сенсорного экрана) и производителя узла. Рекомендуется всегда проверять номер с разобранного устройства или по сервисному коду (Service Tag) на официальном сайте Dell.

Наиболее распространенные и проверенные парт-номера:

1. 08T3K3 (Dell P/N 08T3K3, FRU 08T3K3) — Самый распространенный номер для моделей E7480 с НЕсенсорным дисплеем.
2. 0M0K8T (Dell P/N 0M0K8T) — Также часто встречается для стандартных конфигураций.
3. Для сенсорных моделей (Touchscreen): Петли могут отличаться. Один из возможных номеров — 0M0K8R (или аналогичные). Ключевая рекомендация: Для touch-моделей обязательно сверяйтесь с Service Tag.

Как точно определить свою деталь:

1. Зайдите на сайт Dell Support.
2. Введите Service Tag своего ноутбука (7-значный код на нижней крышке или под аккумулятором).
3. Перейдите в раздел "Документация" -> "Руководства и документация" и найдите "Инструкцию по разборке" (Service Manual).
4. В руководстве, в списке запасных частей (Parts List), будут указаны точные парт-номера для каждой модификации, включая петли.

Совместимые модели

Петли от E7480 чаще всего полностью взаимозаменяемы в рамках одного поколения и форм-фактора. Основная совместимость:

• Dell Latitude E7480 (все конфигурации, но с оговоркой на сенсор/не-сенсор).
• Dell Latitude E7280 — модель с диагональю 12.5". Внимание! Несмотря на схожесть названия, E7280 имеет меньший размер, и петли, скорее всего, НЕ ПОДОЙДУТ.
• Dell Latitude E7470 — предыдущее поколение. Частичная совместимость. Геометрия очень похожа, и во многих случаях петли от E7480 подходят на E7470 и наоборот. Однако это не гарантировано на 100%, рекомендуется проверять по визуальному сравнению или парт-номерам.
• Dell Latitude 7490 — следующее поколение. Обычно НЕ совместимы. У 7490 изменен дизайн корпуса и креплений.

Краткая таблица совместимости:

| Модель | Диагональ | Вероятность совместимости петель с E7480 | | :--- | :--- | :--- | | Dell Latitude E7480 | 14" | 100% (прямая замена, с учетом типа экрана) | | Dell Latitude E7470 | 14" | ~90% (высокая, но требуется проверка) | | Dell Latitude E7280 | 12.5" | Нет (разный размер) | | Dell Latitude 7490 | 14" | Нет (новое поколение, другой дизайн) | | Dell Latitude 7480 | 14" | Это то же самое, что и E7480 (полная совместимость) |

Рекомендации при замене

1. Разбирайте аккуратно: При разборке обратите особое внимание на шлейф матрицы, который проходит рядом с левой петлей. Его легко повредить.
2. Меняйте парой: Всегда меняйте обе петли (левую и правую) одновременно, даже если проблема видна только с одной стороны. Это обеспечит равномерное натяжение и продлит срок службы.
3. Используйте правильные винты: Винты могут отличаться по длине для разных точек крепления. Запоминайте или фотографируйте их расположение.
4. Проверяйте геометрию: После установки новых петель несколько раз плавно откройте и закройте крышку, убедитесь в отсутствии перекосов и посторонних звуков.

Для поиска деталей используйте парт-номера 08T3K3 или 0M0K8T (для несенсорных моделей) в поиске на маркетплейсах или в магазинах запчастей для ноутбуков.
