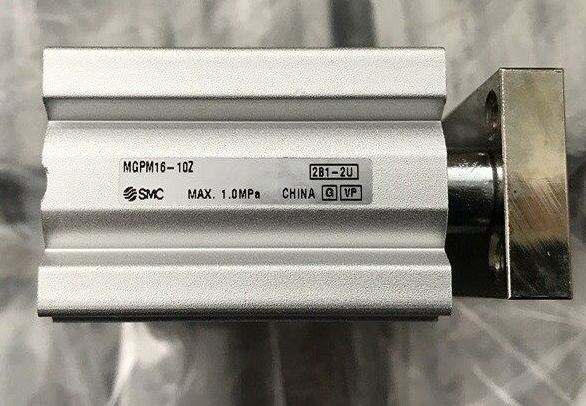

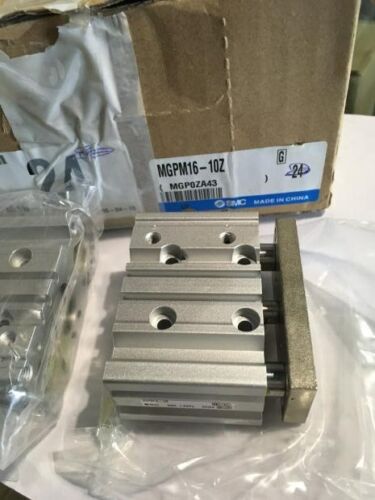

Пневматический цилиндр SMC MGPM16-10Z

Пневматический цилиндр SMC MGPM16-10Z

Описание:

Цилиндр SMC MGPM16-10Z – это компактный пневматический цилиндр с магнитным поршнем, предназначенный для линейных перемещений в автоматизированных системах. Модель отличается малыми габаритами, высокой надежностью и возможностью интеграции с датчиками положения благодаря встроенным магнитам.

Технические характеристики:

| Параметр | Значение |
|------------------------------|-----------------------------|
| Тип цилиндра | Одностороннего действия (пружинное возвращение) |
| Диаметр поршня | 16 мм |
| Ход поршня | 10 мм |
| Рабочее давление | 0,1–0,7 МПа (1–7 бар) |
| Температурный диапазон | -10°C … +60°C |
| Присоединительная резьба | M5x0.8 |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь (SUS304) |
| Магнитный датчик | Совместим (требует отдельной установки) |
| Скорость поршня | 50–700 мм/с |
| Средний срок службы | 5000 км (при нормальных условиях) |

Парт-номера и совместимые модели:

• Базовый номер: MGPM16-10Z
• Альтернативные парт-номера:
  • MGPM16-10 (без резьбовых отверстий для датчиков)
  • MGPM16-10Z-R (с резиновым демпфером)
• Совместимые датчики положения:
  • D-M9 (магнитный датчик)
  • D-A93 (компактный датчик)
• Совместимые клапаны и фитинги:
  • Соленоидные клапаны SMC серии VQ/VQC/VQD
  • Фитинги M5x0.8 (SMC CUJ, KQ2 серии)
• Аналоги в других сериях:
  • CJ2 (стандартные цилиндры)
  • MGPL/MGPS (двустороннего действия)

Применение:

• Автоматизация производства
• Медицинское оборудование
• Упаковочные машины
• Точная механика и робототехника

Цилиндр MGPM16-10Z – это надежное решение для компактных пневмосистем с малым ходом.
