Freescale MPXHZ6400AC6T1 0.2-4.8V

Freescale (NXP) MPXHZ6400AC6T1 - Датчик абсолютного давления с аналоговым выходом

Описание:

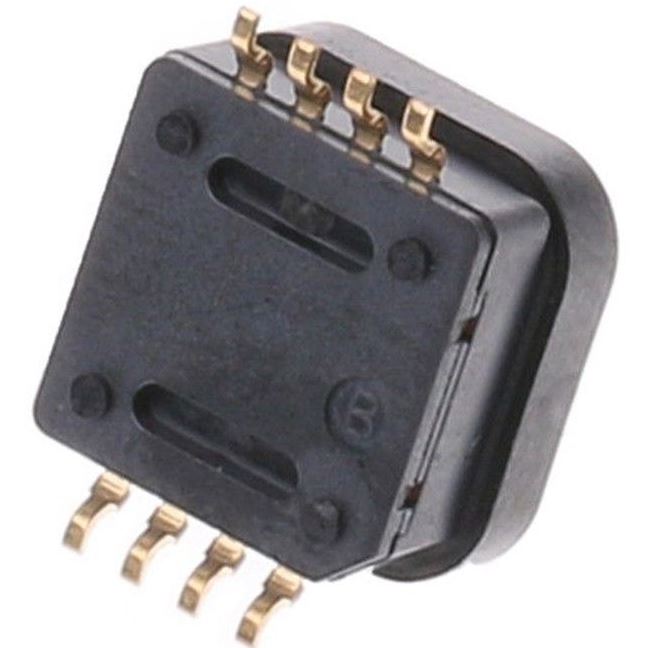

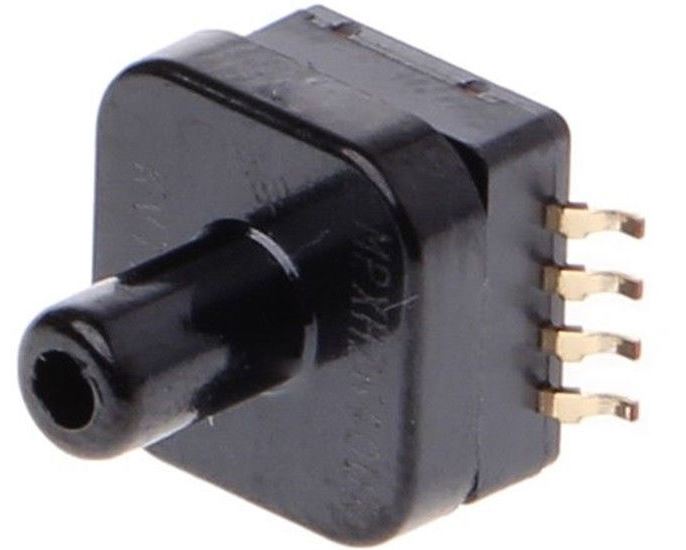

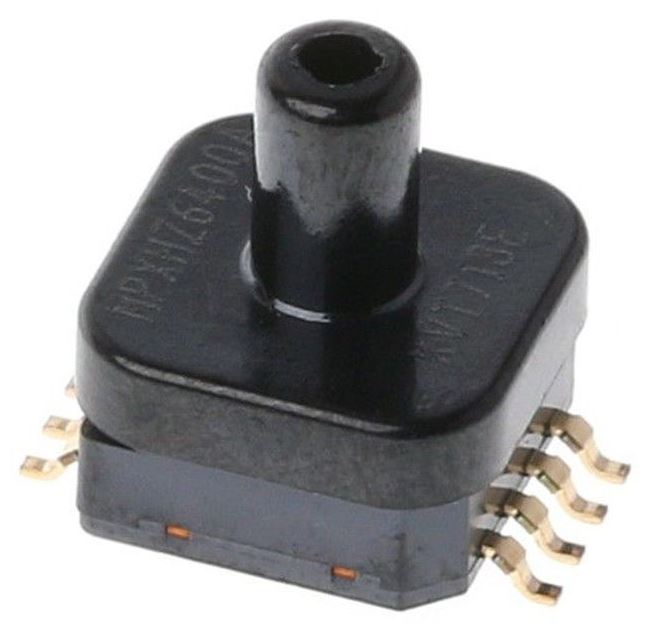

MPXHZ6400AC6T1 – это датчик абсолютного давления, разработанный компанией Freescale (ныне NXP Semiconductors). Он предназначен для измерения давления в различных приложениях, включая автомобильные системы, промышленную автоматизацию, медицинское оборудование и HVAC-системы.

Датчик обеспечивает аналоговый выходной сигнал в диапазоне 0.2–4.8 В и отличается высокой точностью, стабильностью и устойчивостью к перегрузкам. Корпус SOP-6 обеспечивает компактность и удобство монтажа на печатную плату.

Технические характеристики:

| Параметр | Значение | |-------------------------------|-------------| | Тип датчика | Абсолютное давление | | Диапазон измерения | 0–600 кПа (0–87 psi) | | Выходное напряжение | 0.2–4.8 В (линейно пропорционально давлению) | | Напряжение питания (Vs) | 4.75–5.25 В | | Потребляемый ток | ≤ 10 мА | | Точность | ±1.5% полной шкалы (при 25°C) | | Рабочая температура | –40°C до +125°C | | Корпус | SOP-6 (Pb-free, RoHS-совместимый) | | Защита от перегрузки | До 1200 кПа (174 psi) | | Время отклика | < 1 мс | | Интерфейс | Аналоговый (1 вывод) |

Альтернативные и совместимые парт-номера:

Прямые аналоги:

• MPXHZ6400A (основная модель)
• MPXHZ6400AC6U (аналог в том же корпусе)
• MPXHZ6400AP (в другом корпусе)
• MPXHZ6115A (диапазон 15–115 кПа, но схожий интерфейс)

Совместимые аналоги от других производителей:

• Honeywell ABP Series (например, ABPDRRT005PG2A5)
• TE Connectivity MS4525DO (цифровой выход, но схожий диапазон)
• Sensata (GE) NPC-1210
• Bosch BMP388 (для низких давлений, цифровой выход)

Типовые применения:

• Системы контроля давления в двигателе (MAP-сенсоры)
• Турбонаддув и системы впуска
• Медицинские аппараты ИВЛ
• Промышленные манометры
• Системы кондиционирования (HVAC)

Если требуется точная замена, рекомендуется проверять даташит на соответствие электрическим и механическим параметрам.
