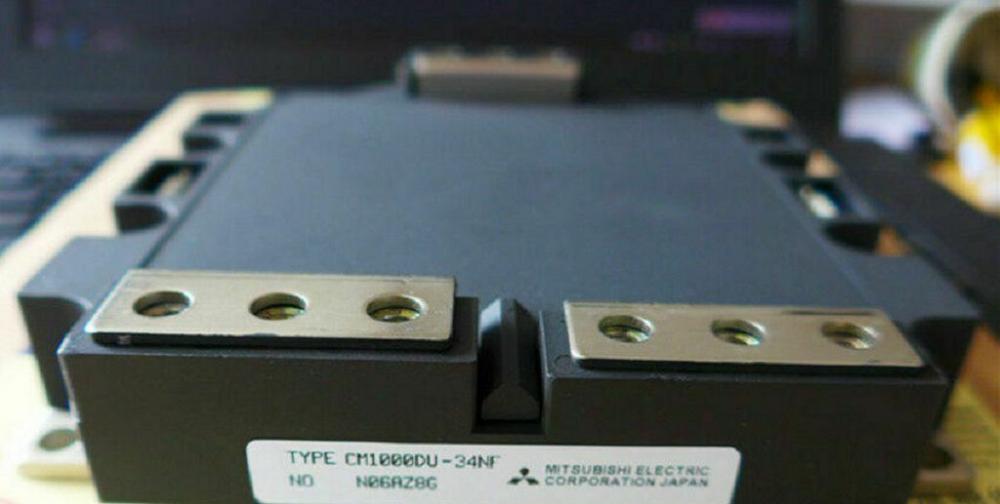

Mitsubishi CM1000DU-34NF

Mitsubishi CM1000DU-34NF – Описание и технические характеристики

Описание:

CM1000DU-34NF – это IGBT-модуль производства Mitsubishi Electric, предназначенный для использования в мощных инверторах, преобразователях частоты, системах управления двигателями и других силовых электронных устройствах. Модуль выполнен по технологии NPT (Non-Punch Through), что обеспечивает высокую надежность и эффективность в тяжелых условиях эксплуатации.

Основные характеристики:

| Параметр | Значение | |----------------------|-------------| | Тип модуля | Двойной IGBT (DUAL) с диодом обратного хода | | Конфигурация | 2 в 1 (два IGBT и два диода) | | Макс. напряжение (V_CES) | 1200 В | | Номинальный ток (I_C) | 1000 А | | Импульсный ток (I_CP) | 2000 А | | Падение напряжения (V_CE(sat)) | 2,5 В (тип.) | | Время включения (t_on) | 0,3 мкс | | Время выключения (t_off) | 1,0 мкс | | Тепловое сопротивление (R_th(j-c)) | 0,03 °C/Вт | | Корпус | 34-контактный (34NF) | | Рабочая температура | -40 °C до +150 °C |

Парт-номера и совместимые модели:

• Аналоги Mitsubishi:

  • CM1000DU-24NF (старая версия в корпусе 24NF)
  • CM1000DY-34NF (альтернативная версия)
  • CM1000DU-34H (с улучшенными характеристиками)

• Аналоги от других производителей:

  • Infineon: FF1000R12IE4
  • Fuji Electric: 2MBI1000VXB-120-50
  • SEMIKRON: SKM1000GB128D

Совместимые модули в схожих корпусах:

• Mitsubishi:
  • CM600DU-34NF (600A, 1200V)
  • CM1400DU-34NF (1400A, 1200V)
  • CM1000DY-34NF (альтернативный вариант)

Применение:

• Преобразователи частоты
• Промышленные инверторы
• Сварочное оборудование
• Управление электродвигателями
• Источники бесперебойного питания (ИБП)
