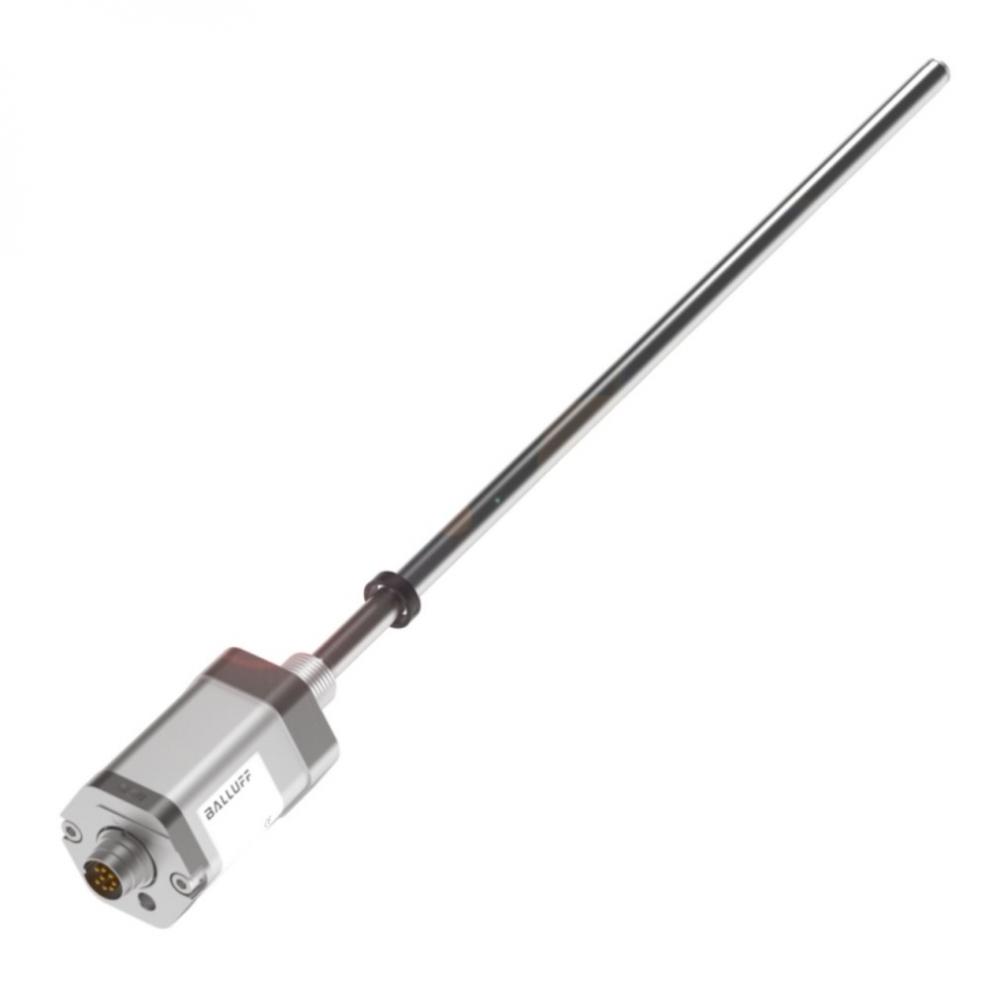

Balluff BTL7-E570-M0300-K-SR32

Конечно, вот подробное описание, технические характеристики и информация о совместимости для датчика положения Balluff BTL7-E570-M0300-K-SR32.

Описание

Balluff BTL7-E570-M0300-K-SR32 — это магнитострикционный линейный датчик положения (линейный трансмиттер) абсолютного типа. Он предназначен для высокоточного бесконтактного измерения линейного перемещения в harsh-промышленных условиях (тяжелые условия).

Принцип работы: В датчике используется магнитострикционный эффект. По волноводу (зонду) из специального материала проходит токовый импульс. Внешний постоянный магнит (бегунок), который крепится на движущейся части механизма, создает вокруг себя круговое магнитное поле. В точке расположения магнита взаимодействие двух полей создает механическую ультразвуковую волну (волну скручивания), которая распространяется по волноводу. Электронный блок датчика вычисляет время между отправкой импульса и приемом возвращающейся волны, что прямо пропорционально положению магнита вдоль волновода.

Ключевые особенности данной модели:

• Высокая точность и надежность: Не подвержен износу, так как нет механического контакта между датчиком и магнитом.
• Абсолютное измерение: При включении питания сразу выдает текущее положение, не требуя процедуры homing (возврата в нулевую точку).
• Аналоговый выход: Стандартный сигнал 4...20 мА (токовая петля), что обеспечивает высокую помехозащищенность при передаче сигнала на большие расстояния.
• Корпус и исполнение: Прочный металлический корпус (никелированная латунь) с резьбой M30x1.5, класс защиты IP67 (стойкость к пыли и временному погружению в воду).
• Длина хода: 300 мм (указана в артикуле как M0300).

Основные области применения: Гидравлические цилиндры, прессы, станки с ЧПУ, испытательные стенды, автоматизация производственных линий — везде, где требуется точное и надежное определение положения.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Модель | BTL7-E570-M0300-K-SR32 | | Тип датчика | Магнитострикционный, абсолютный | | Выходной сигнал | Аналоговый, 4...20 мА (2-проводное подключение) | | Номинальный ход (L) | 300 мм | | Общая длина (Lges) | ~ 487 мм (зависит от монтажной ситуации, требуется уточнение в мануале) | | Точность | ≤ ± 0.05 % от длины хода (типовое значение) | | Разрешение | ≤ 1 мкм (зависит от настроек и подключаемого контроллера) | | Повторяемость | ≤ 0.005 мм | | Линейность | < 0.05% от длины хода | | Корпус | Никелированная латунь, резьба M30x1.5 | | Класс защиты | IP67 (по ГОСТ Р 60529 - IP67) | | Подключение | Кабельное, разъем M12x1, 5-контактный (код SR32) | | Напряжение питания | 10...30 V DC | | Макс. потребляемый ток | < 15 mA (без нагрузки выхода) | | Рабочая температура | -40 ... +85 °C (расширенный температурный диапазон) | | Температура хранения | -40 ... +100 °C | | Скорость измерения | До 2.5 kHz | | Волновод (зонд) | Материал: 1.4305 (нерж. сталь), диаметр 3.2 мм | | Магнит (бегунок) | Не входит в комплект! Приобретается отдельно. Рекомендуемый артикул: BMT2-PS60-01A-03 |

Парт номера (совместимые артикулы)

Данная модель имеет сложный артикул, где каждая часть кода означает определенную характеристику. Это позволяет гибко подбирать аналоги.

Расшифровка артикула BTL7-E570-M0300-K-SR32:

• BTL7: Серия датчика.
• E570: Тип электронного блока (аналоговый выход 4-20 мА, 2-проводной).
• M0300: Длина хода = 300 мм.
• K: Исполнение корпуса (резьбовой, M30x1.5).
• SR32: Тип подключения (кабель с разъемом M12, 5-контактный, длина кабеля 3 метра).

Совместимые/альтернативные модели от Balluff (с изменением ключевых параметров):

1. По длине хода: Вместо M0300 можно выбрать другую длину (например, M0100 = 100 мм, M0500 = 500 мм, M1000 = 1000 мм и т.д.).
2. По выходному сигналу (замена E570):
   • E510: Выходной сигнал 0...10 V (аналоговый напряжение).
   • E115/E116: Цифровой интерфейс SSI (синхронный последовательный интерфейс).
   • E132/E133: Цифровой интерфейс IO-Link.
   • E421/E422: Цифровой интерфейс PROFIBUS-DP.
   • E781/E782: Цифровой интерфейс PROFINET.
3. По типу подключения (замена SR32):
   • S170: Кабельный вывод без разъема (свободные провода).
   • SR20/SR40: Разъем M12, длина кабеля 2 или 4 метра.
   • SK20/SK40: Выходной разъем M12 на корпусе датчика (кабель покупается отдельно).
4. По исполнению корпуса (замена K):
   • H: Фланцевое крепление.

Примеры альтернативных артикулов:

• BTL7-E510-M0300-K-SR32: Та же модель, но с выходом 0...10 В.
• BTL7-E570-M0500-K-SR32: Та же модель, но с ходом 500 мм.
• BTL7-E570-M0300-K-SK20: Та же модель, но с выходным разъемом на корпусе (без кабеля).

Совместимые модели и аксессуары

Совместимый магнит (бегунок): Как указано выше, магнит не входит в комплект и обязателен для работы. Стандартная рекомендуемая модель:

• BMT2-PS60-01A-03 (кольцевой магнит для монтажа на вал диаметром 60 мм)

Выбор магнита зависит от способа монтажа и диаметра вала, на который он устанавливается. Существуют и другие модели (BMT1, BMT3 и т.д.).

Совместимые разъемы и кабели:

• Для моделей с суффиксом SK (выходной разъем) потребуется ответный кабель с разъемом M12, 5-контактный, с кодом распиновки A (например, кабель Balluff BCS M12M12-...).
• Для подключения к системам управления (ПЛК) необходим соответствующий коммутационный кабель или корпус с разъемом M12.

Совместимость с системами управления: Датчик совместим с любыми системами управления (ПЛК, контроллеры), которые имеют:

• Аналоговый входной модуль, способный принимать сигнал 4-20 мА (для данной модификации E570).
• Соответствующий интерфейсный модуль (если выбран датчик с SSI, PROFIBUS, PROFINET, IO-Link).
