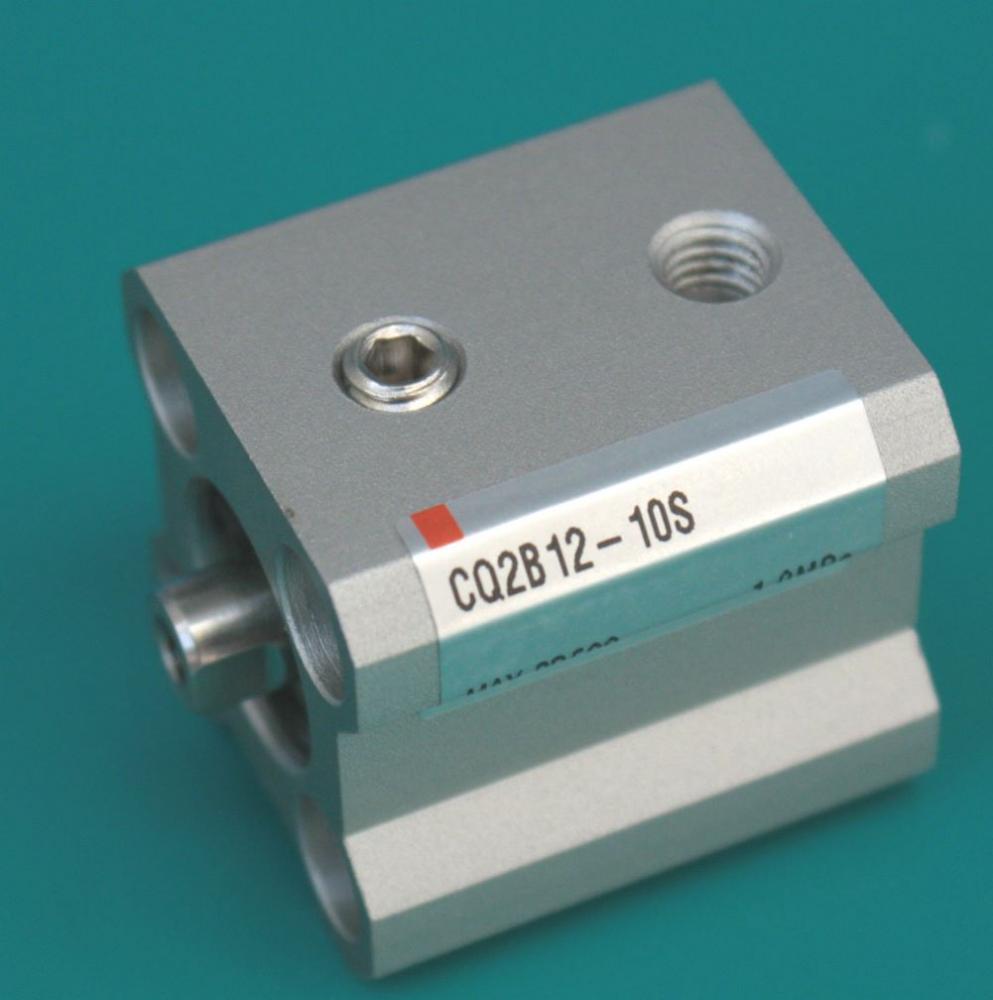

Пневматический цилиндр CQ2B12-10S

Пневматический цилиндр CQ2B12-10S – Описание и технические характеристики

Описание

Цилиндр CQ2B12-10S – это компактный пневматический цилиндр одинарного действия (пружинное возвращение) с малым ходом (10 мм). Применяется в автоматизации, упаковочном оборудовании, станках, робототехнике и других промышленных системах.

Особенности:

• Корпус из алюминиевого сплава, устойчивый к коррозии.
• Компактные габариты, подходит для ограниченного пространства.
• Рабочая среда – очищенный сжатый воздух.
• Пружинное возвращение штока (в исходное положение).
• Возможность установки магнитного датчика (опционально).

Технические характеристики

| Параметр | Значение |
|---------------------------|-----------------------------|
| Тип цилиндра | Одинарного действия (пружинный возврат) |
| Диаметр поршня | 12 мм |
| Ход штока | 10 мм |
| Рабочее давление | 0,1–0,7 МПа (1–7 бар) |
| Температурный диапазон | -10°C до +60°C |
| Присоединительная резьба | M5 (для подачи воздуха) |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь |
| Уплотнения | NBR (нитрил) |
| Вес | ~0,03 кг |

Парт-номера и совместимые модели

Основной номер модели:

• CQ2B12-10S (стандартная версия)

Варианты с датчиками (магнитными):

• CQ2B12-10S-M9NL (с датчиком)

Аналоги и совместимые модели:

• SMC CJ2B12-10S (похожий цилиндр от SMC)
• Festo ADN-12-10-A-P-A (альтернатива от Festo)
• Norgren 12D-10-S (совместимый вариант от Norgren)

Если требуется другой ход или диаметр, можно использовать серии:

• CQ2B6-... (6 мм)
• CQ2B16-... (16 мм)
• CQ2B20-... (20 мм)

Примечание: Для точного подбора совместимых моделей лучше уточнять у производителя (SMC) или поставщика.
