Infineon BSM35GP120G

Infineon BSM35GP120G – Описание и технические характеристики

Описание

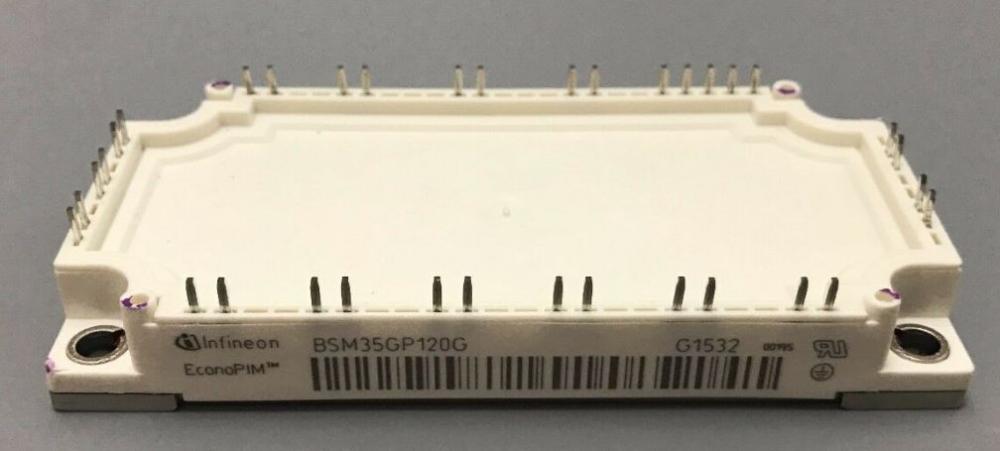

BSM35GP120G – это IGBT-модуль от Infineon Technologies, предназначенный для высоковольтных и высокочастотных силовых приложений. Модуль выполнен по технологии NPT (Non-Punch Through) IGBT и оснащен антипараллельным диодом, что делает его подходящим для инверторов, частотных преобразователей, сварочного оборудования и промышленных приводов.

Ключевые особенности:

• Низкие потери проводимости и переключения
• Высокая перегрузочная способность
• Встроенный температурный датчик (NTC) для мониторинга нагрева
• Высокая надежность и долгий срок службы

Технические характеристики

| Параметр | Значение |
|-----------------------------|----------------------------------|
| Тип модуля | IGBT + Диод (2 в 1) |
| Напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Ток коллектора (I_C) | 35 А (при 25°C) / 55 А (пиковый) |
| Мощность (P_tot) | 160 Вт (при T_case = 80°C) |
| Падение напряжения (V_CE(sat)) | 2,1 В (тип.) |
| Время включения (t_on) | 45 нс |
| Время выключения (t_off) | 320 нс |
| Диод обратного восстановления (t_rr) | 120 нс |
| Температурный диапазон | -40°C ... +150°C |
| Корпус | 34 мм (BSM) |
| Вес | ~90 г |

Альтернативные и совместимые модели

Парт-номера Infineon (аналоги):

• BSM35GD120D (более новая версия с оптимизированными параметрами)
• BSM50GP120 (аналог на 50 А)
• BSM75GB120D (модуль на 75 А)

Совместимые модели других производителей:

• Mitsubishi: CM35DY-12H
• Fuji Electric: 2MBI35N-120
• SEMIKRON: SKM35GB12T4

Применение

• Промышленные инверторы
• Частотные преобразователи
• Сварочные аппараты
• Управление электродвигателями
• Источники бесперебойного питания (ИБП)

Модуль BSM35GP120G остается популярным решением для среднемощных преобразовательных систем благодаря балансу цены и производительности.

Если требуется более высокая мощность, можно рассмотреть аналоги BSM50GP120 или BSM75GB120D.
