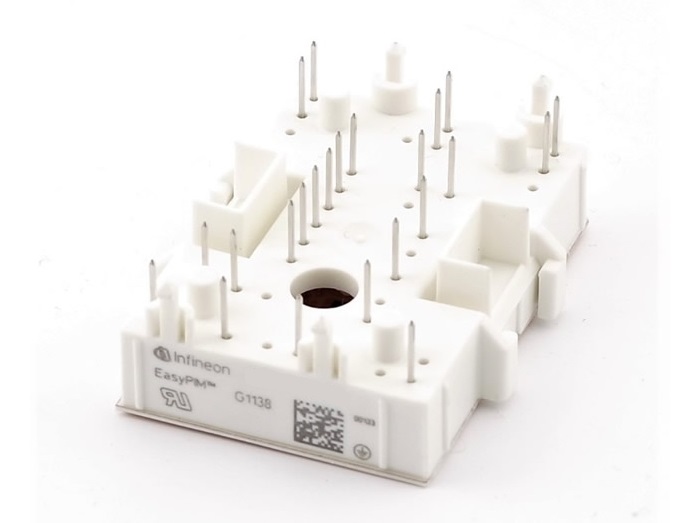

Infineon GD15PJK120L1S

Infineon GD15PJK120L1S – Описание и технические характеристики

Описание:

Infineon GD15PJK120L1S – это IGBT-транзистор с кремниевой технологией, предназначенный для высокоэффективных силовых приложений, таких как инверторы, сварочное оборудование, промышленные приводы и системы управления электродвигателями. Модуль обладает низкими коммутационными потерями, высокой температурной стабильностью и встроенным антипараллельным диодом для улучшенной работы в режиме обратного тока.

Ключевые особенности:

• Высокая мощность и эффективность
• Низкие потери проводимости и коммутации
• Встроенный быстрый диод (FWD)
• Высокая стойкость к короткому замыканию
• Оптимизирован для работы на высоких частотах

Технические характеристики:

| Параметр | Значение |
|-----------------------------|----------------------------------|
| Тип устройства | IGBT с антипараллельным диодом |
| Напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Ток коллектора (I_C) при 25°C | 30 А |
| Ток коллектора (I_C) при 100°C | 15 А |
| Ток короткого замыкания (I_SC) | 60 А (тип.) |
| Напряжение насыщения (V_CE(sat)) | 1.85 В (тип.) |
| Время включения (t_on) | 45 нс (тип.) |
| Время выключения (t_off) | 250 нс (тип.) |
| Диод: прямое напряжение (V_F) | 1.7 В (тип.) |
| Макс. рабочая температура | 150°C |
| Корпус | TO-247 |

Парт-номера и совместимые модели:

Альтернативные парт-номера Infineon:

• GD15PJK120L1S (основная модель)
• GD15PJK120L1S-ND (версия для дистрибьюторов)
• GD15PJK120L1S-TR (ленточная упаковка)

Совместимые / аналогичные модели других производителей:

• STMicroelectronics: STGW30H120DF2
• Fuji Electric: 2MBI200U4A-120
• Mitsubishi Electric: CM300DY-24A
• ON Semiconductor: NGTB30N120FL3WG

Применение:

• Инверторы и преобразователи частоты
• Сварочные аппараты
• Управление двигателями (промышленные приводы)
• Источники бесперебойного питания (ИБП)
• Солнечные инверторы

Если вам нужна дополнительная информация (например, графики характеристик или аналоги в других корпусах), уточните запрос!
