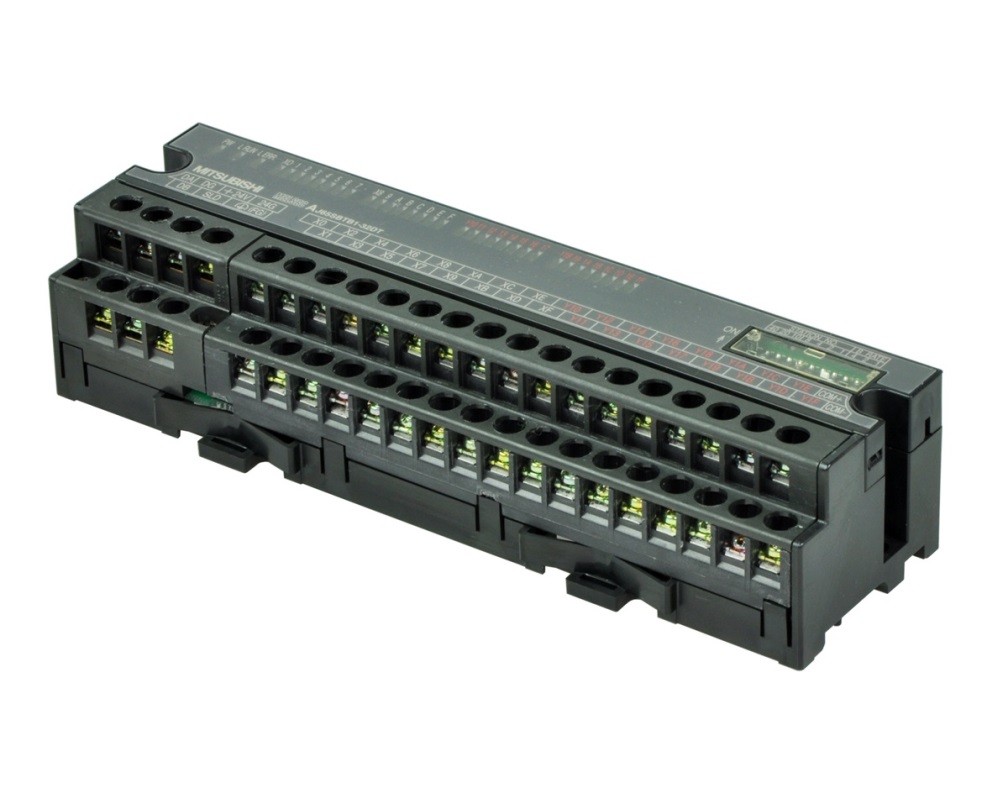

Mitsubishi AJ65SBTB1-32DT

Mitsubishi AJ65SBTB1-32DT – Описание и технические характеристики

Общее описание

Модуль AJ65SBTB1-32DT – это 32-канальный дискретный входной блок для использования в системах автоматизации Mitsubishi серии MELSEC-A. Подключается через интерфейс CC-Link, обеспечивая высокоскоростной обмен данными с управляющим устройством (PLC).

Основные технические характеристики

| Параметр | Значение | |---------------------------|-----------------------------------------------------------------------------| | Тип модуля | 32-канальный цифровой входной блок (приемник) | | Совместимость | Системы MELSEC-A, Q-серии (через адаптер) | | Интерфейс | CC-Link (скорость обмена: 156 кбит/с – 10 Мбит/с) | | Напряжение входного сигнала | 24 В DC (номинальное), диапазон 20.4 – 26.4 В | | Ток потребления на вход | ~3 мА (на канал) | | Количество каналов | 32 (изолированы группами по 8 каналов) | | Максимальная частота переключения | 1 мс (вкл/выкл) | | Гальваническая развязка | Да (между входами и CC-Link) | | Индикация состояния | Светодиоды для каждого канала | | Потребляемая мощность | ~1.5 Вт (от магистрали CC-Link) | | Рабочая температура | -10°C до +55°C | | Размеры (Ш×В×Г) | 55 × 90 × 75 мм | | Вес | ~0.3 кг |

Парт-номера и совместимые модели

Аналоги и запасные части

• AJ65SBTB1-32D – аналогичный модуль без терминального разъема (требует отдельный коннектор).
• AJ65SBTB1-32T – 32-канальный выходной блок (транзисторный).
• A6TBX36 – терминальный разъем для подключения (если требуется замена).

Совместимые ПЛК и адаптеры

• MELSEC-A серии:
  • A1SJ71BT11 – адаптер CC-Link для A-серии.
• MELSEC-Q серии:
  • QJ61BT11N – мастер-модуль CC-Link для Q-серии.
• FX серии (через адаптеры FX-CCL, FX2N-32CCL).

Применение

Модуль используется в промышленных системах управления для сбора дискретных сигналов от датчиков, кнопок и других устройств. Поддерживает работу в сетях CC-Link с другими устройствами Mitsubishi (драйверами, HMI, дополнительными I/O-блоками).
