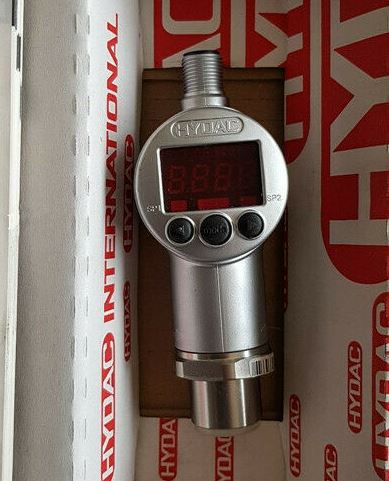

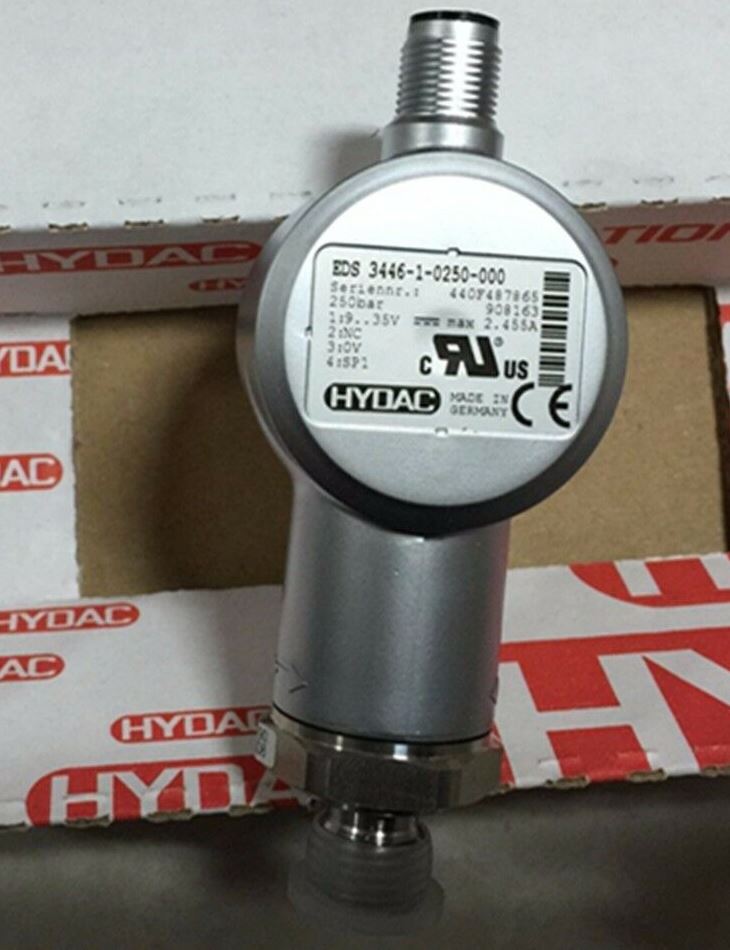

Датчик давления Hydac EDS3446-1-0250-000

Описание датчика давления Hydac EDS3446-1-0250-000

Датчик давления Hydac EDS3446-1-0250-000 относится к серии EDS 3000 и предназначен для измерения относительного давления жидкостей (масел, топлива, воды) в гидравлических системах. Он преобразует давление в аналоговый сигнал (4...20 мА, 0...10 В) для передачи на контроллер или систему мониторинга.

Датчик отличается высокой точностью, надежностью и устойчивостью к вибрациям, что делает его подходящим для промышленного и мобильного применения (строительная, сельскохозяйственная, горнодобывающая техника).

Технические характеристики

| Параметр | Значение | |---------------------------|--------------| | Тип измерения | Относительное давление | | Диапазон измерения | 0...250 бар | | Выходной сигнал | 4...20 мА (2-проводной) или 0...10 В (3-проводной) | | Точность | ≤ ±1% от полной шкалы | | Рабочее напряжение | 12...30 В пост. тока (для 4...20 мА) / 15...30 В пост. тока (для 0...10 В) | | Защита от переполюсовки | Да | | Степень защиты | IP65 / IP67 | | Рабочая температура | -40°C ... +100°C | | Подключение | M12 × 1,5 разъем (4-контактный) | | Присоединительная резьба | G1/4, G1/2, M20×1,5 (в зависимости модификации) | | Корпус | Нержавеющая сталь / анодированный алюминий | | Среды измерения | Гидравлические масла, вода, топливо (совместимость с HLP, HFD, минеральными маслами) |

Парт-номера и аналоги

Парт-номера Hydac:

• EDS3446-1-0250-000 (базовая модель)
• EDS3446-2-0250-000 (альтернативный вариант с другим выходом)
• EDS3448-1-0250-000 (модификация с другим разъемом)

Совместимые / аналогичные модели:

• HDA 4745-A-250-000 (аналоговый датчик с похожими характеристиками)
• Danfoss MBS 1900 (альтернатива для гидравлических систем)
• IFM PN7094 (датчик давления с аналогичным диапазоном)
• Parker P3D-250-B-4-20 (подходит для схожих задач)

Применение

• Гидравлические системы спецтехники (экскаваторы, погрузчики)
• Промышленные станки и прессы
• Системы фильтрации и охлаждения
• Контроль давления в топливных системах

Если требуется точный аналог, рекомендуется сверять параметры (выходной сигнал, резьбу, диапазон) перед заменой.
