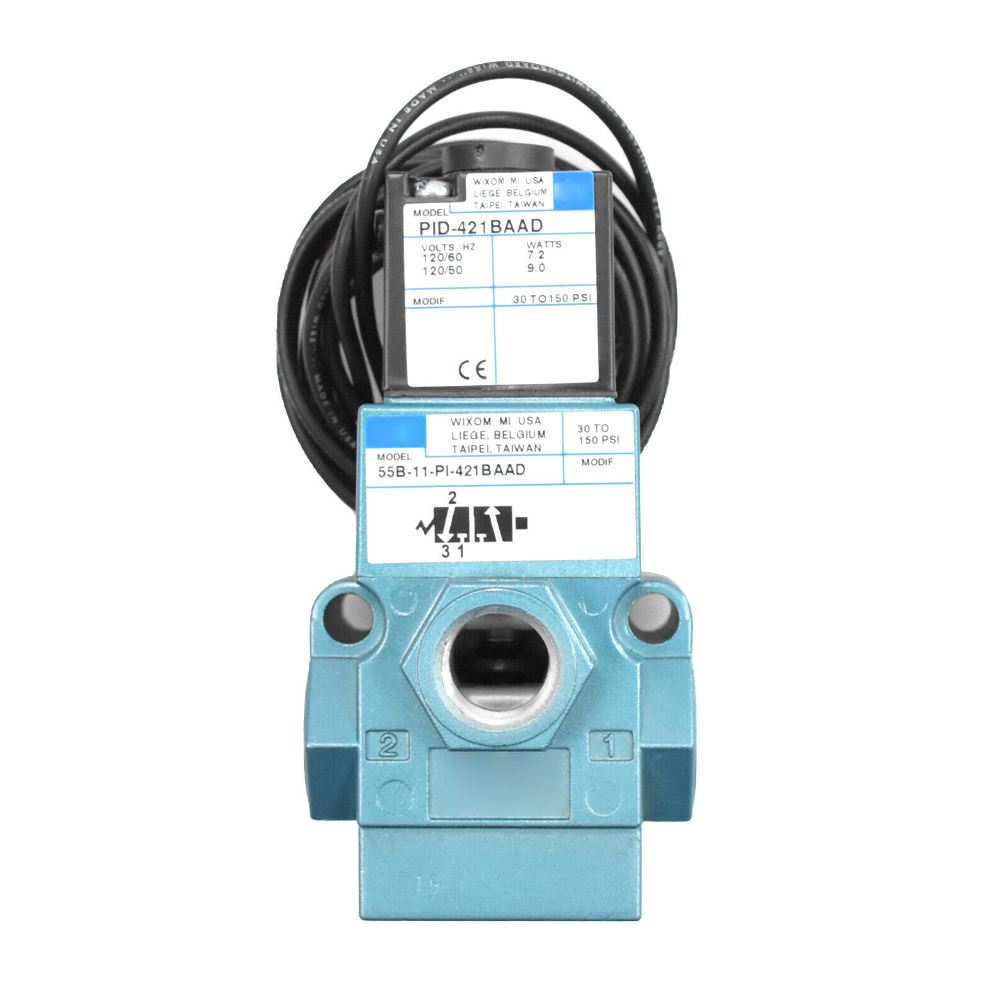

Соленоидный клапан MAC Solenoid 55B-11-PI-421BAAD PID-421BAAD

Описание соленоидного клапана MAC Solenoid 55B-11-PI-421BAAD (PID-421BAAD)

Соленоидный клапан MAC 55B-11-PI-421BAAD – это электромагнитный клапан прямого действия, предназначенный для управления потоком сжатого воздуха или инертных газов в пневматических системах. Модель отличается высокой надежностью, быстрым срабатыванием и компактной конструкцией, что делает ее востребованной в промышленной автоматизации, упаковочном оборудовании, станках и других системах, требующих точного управления потоками.

Клапан выполнен в корпусе из анодированного алюминия с внутренними компонентами из нержавеющей стали и эластомеров, что обеспечивает устойчивость к коррозии и длительный срок службы.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип клапана | 5/2 (5 портов, 2 положения) | | Принцип работы | Соленоидный, с пилотным управлением | | Рабочее напряжение | 24 В DC (возможны другие варианты) | | Расход (Cv) | ~1.2 (уточнять по спецификации) | | Макс. давление | 120 psi (8,3 бар) | | Мин. давление | 15 psi (1 бар) | | Среды | Сжатый воздух, инертные газы | | Температура среды | -10°C до +60°C | | Материал корпуса | Анодированный алюминий | | Уплотнения | NBR (нитрил) | | Тип соединения | ISO 5599/1 (стандартный) | | Время срабатывания | ~15–25 мс | | Степень защиты (IP) | IP65 (зависит от исполнения) | | Вес | ~0.5 кг (примерно) |

Парт-номера и совместимые модели

Основные парт-номера для MAC 55B-11-PI-421BAAD:

• 55B-11-PI-421BAAD (полное обозначение)
• PID-421BAAD (альтернативный код)
• 55B-11-PI-421 (базовая модель, может отличаться напряжением)

Совместимые серии и аналоги:

• MAC Valves 55B-11-PI-* (разные модификации по напряжению и функциям)
• MAC 55A, 55C (близкие по характеристикам)
• SMC SY5000, SY3000 (аналоги от SMC)
• Festo MEH, MHEH (альтернативы от Festo)

Применение

Клапан используется в:

• Промышленных пневмосистемах
• Упаковочных машинах
• Робототехнике
• Испытательных стендах
• Медицинском оборудовании

Если требуется точная спецификация или сертификаты, рекомендуется уточнять у производителя или официального дистрибьютора MAC Valves.
