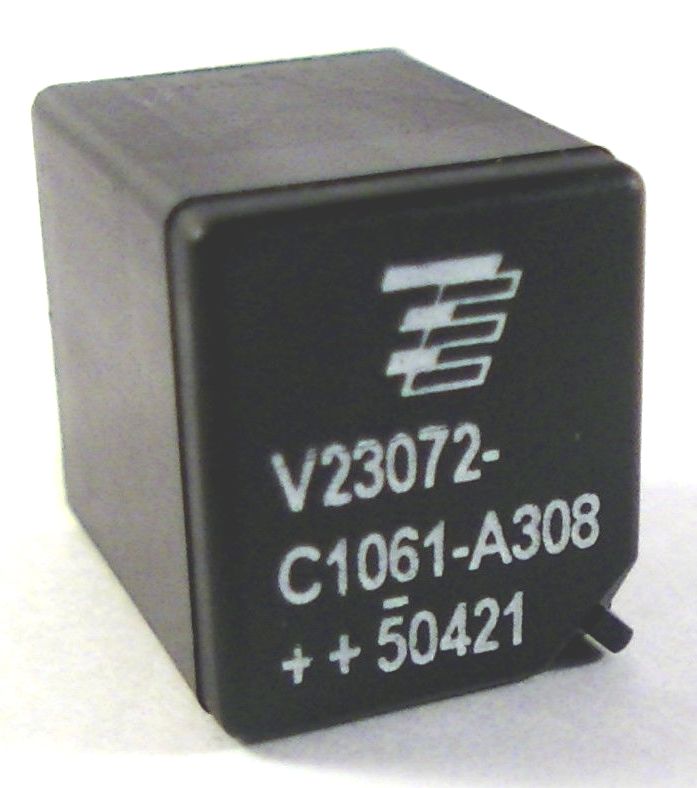

Реле TYCO Electronics V23072-C1061-A308

Описание реле TYCO Electronics V23072-C1061-A308

Реле V23072-C1061-A308 производства TE Connectivity (TYCO Electronics) – это компактное электромеханическое реле, предназначенное для коммутации слаботочных и средне-токовых нагрузок в различных электронных и промышленных устройствах. Оно обеспечивает высокую надежность и длительный срок службы, что делает его популярным в автоматике, телекоммуникационном оборудовании, системах управления и бытовой технике.

Технические характеристики

| Параметр | Значение | |---------------------------|-------------| | Тип реле | Электромеханическое, SPDT (1 Form C) | | Номинальное напряжение катушки | 12 В пост./перем. тока | | Мощность катушки | ~360 мВт | | Сопротивление катушки | ~400 Ом | | Макс. коммутируемое напряжение | 250 В перем. тока / 220 В пост. тока | | Макс. ток контактов | 8 А (при 250 В перем. тока) | | Макс. коммутируемая мощность | 2000 ВА (перем. ток), 180 Вт (пост. ток) | | Время срабатывания | ~10 мс | | Время отпускания | ~5 мс | | Электрическая износостойкость | 100 000 циклов | | Механическая износостойкость | 10 000 000 циклов | | Диэлектрическая прочность | 4 кВ (между катушкой и контактами) | | Температурный диапазон | -40°C ... +85°C | | Клеммы | Быстрое подключение (Faston 6.3 мм) | | Корпус | Пластиковый, с защитой от пыли | | Стандарты | UL, CSA, EN, VDE |

Парт-номера и аналоги

Прямые аналоги TE Connectivity:

• V23072-C1061-A301 (5 В пост. тока)
• V23072-C1061-A302 (6 В пост. тока)
• V23072-C1061-A303 (9 В пост. тока)
• V23072-C1061-A304 (12 В пост. тока, другой тип контактов)
• V23072-C1061-A305 (24 В пост. тока)
• V23072-C1061-A306 (48 В пост. тока)

Совместимые модели других производителей:

• Omron G5V-1 (аналог SPDT, 12 В)
• Panasonic JW1 (похожие характеристики)
• Finder 40.52 (европейский аналог)
• Songle SRD-12VDC-SL-C

Применение

• Блоки питания
• Системы управления освещением
• Промышленная автоматика
• Телекоммуникационное оборудование
• Бытовые приборы

Это реле является надежным решением для коммутации средних токов с высоким ресурсом работы. Если нужен точный аналог, рекомендуется проверять спецификации, так как параметры могут незначительно отличаться.
