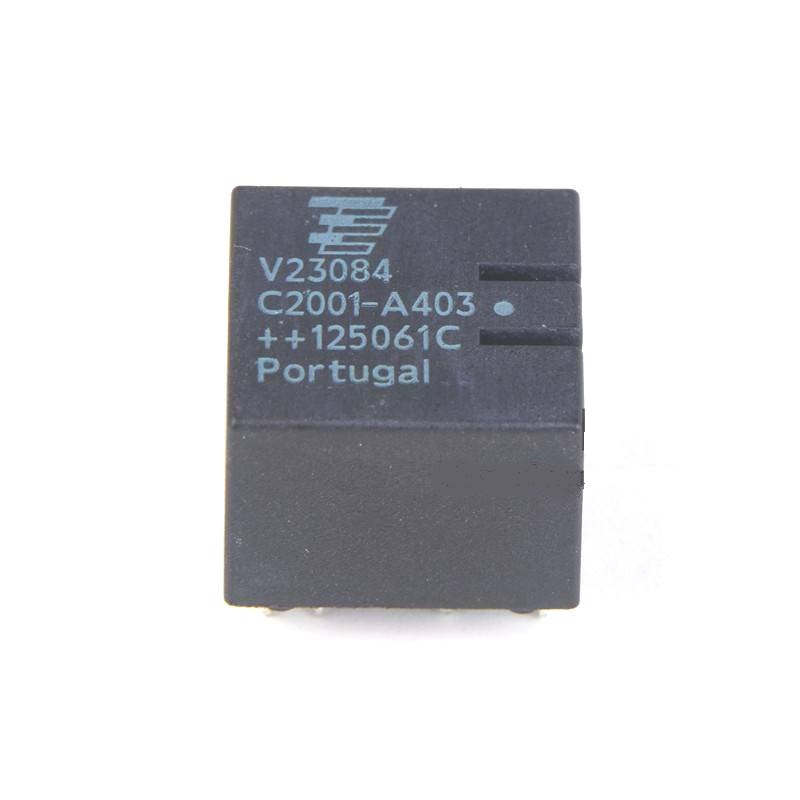

TYCO Electronics V23084-C2001-A403

Описание и технические характеристики TYCO Electronics V23084-C2001-A403

Описание:
Реле V23084-C2001-A403 производства TE Connectivity (TYCO Electronics) — это компактное электромагнитное реле, предназначенное для коммутации цепей переменного и постоянного тока в различных электронных и промышленных устройствах. Оно обеспечивает высокую надежность, низкое энергопотребление и устойчивость к вибрациям.

Технические характеристики:

| Параметр | Значение |
|----------|---------|
| Тип реле | Электромагнитное, SPDT (1 Form C) |
| Номинальное напряжение катушки | 12 В пост. тока (DC) |
| Мощность срабатывания | ~360 мВт |
| Ток срабатывания | ~30 мА |
| Контакты | 1 переключающий (SPDT) |
| Макс. коммутируемый ток | 8 А (AC), 10 А (DC) |
| Макс. коммутируемое напряжение | 250 В (AC), 30 В (DC) |
| Сопротивление контактов (макс.) | 100 мОм |
| Сопротивление изоляции | 1000 МОм (минимум) |
| Диэлектрическая прочность | 1500 В (между катушкой и контактами) |
| Рабочая температура | -40°C до +85°C |
| Срок службы (механический) | 10 000 000 циклов |
| Срок службы (электрический) | 100 000 циклов (при номинальной нагрузке) |
| Корпус | Пластиковый, герметичный |
| Монтаж | Печатная плата (THT) |
| Размеры (Д×Ш×В) | ~19 × 15.5 × 15.5 мм |

Парт-номера и совместимые модели

Аналоги и альтернативные парт-номера:

• V23084-C2001-A403 (основной номер)
• V23084A0001A403 (альтернативный номер TE Connectivity)
• V23084-C2001-A402 (аналог с другим напряжением катушки)
• V23084-C2001-A404 (другая версия)
• RT424012 (Finder)
• G5LE-1A DC12 (Omron)
• JS1-12V-F (Panasonic)

Совместимые модели (по характеристикам):

• TE Connectivity V23074 (близкий аналог)
• Omron G5LE-1
• Finder 40.52
• Panasonic JS1
• Schneider Electric RXM

Данное реле широко применяется в промышленной автоматике, системах управления, бытовой технике, автомобильной электронике и других устройствах, требующих надежной коммутации.

Если вам нужен точный аналог, рекомендуется проверять спецификации, особенно по напряжению катушки и контактной группе.
