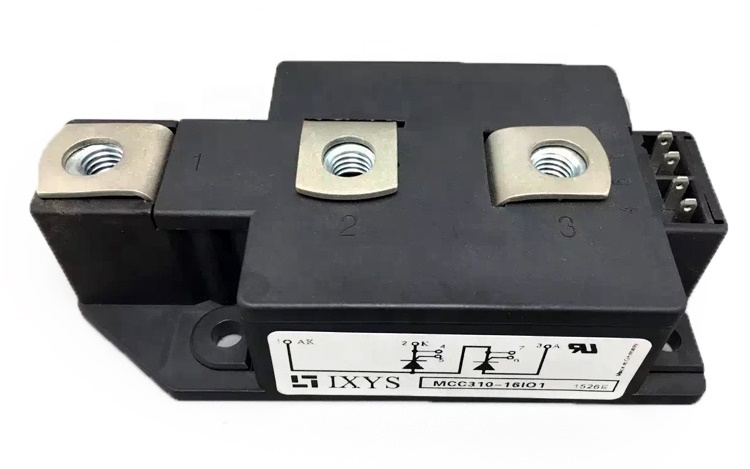

IXYS MCC310-18IO1

Описание

IXYS MCC310-18IO1 – это тиристорный модуль (SCR-модуль), предназначенный для управления мощными нагрузками в промышленных и силовых электронных приложениях. Модуль содержит два тиристора в общем катоде и используется в схемах переключения переменного тока (AC), выпрямления и регулирования мощности.

Основные технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип модуля | Двойной SCR (общий катод) |
| Максимальное повторяющееся напряжение (VDRM / VRRM) | 1800 В |
| Средний ток в открытом состоянии (IT(AV)) | 310 А |
| Пиковый ток в открытом состоянии (ITSM) | 3900 А (10 мс) |
| Ток управления (IGT) | 200 мА |
| Напряжение управления (VGT) | 2,5 В |
| Критическая скорость нарастания напряжения (dv/dt) | 1000 В/мкс |
| Тепловое сопротивление (Rth(j-c)) | 0,05 °C/Вт |
| Рабочая температура (Tj) | от -40 °C до +125 °C |
| Корпус | ISOCOM (изолированный) |

Парт-номера и совместимые модели

Аналогичные модули IXYS (Littelfuse):

• MCC310-18IO2 (модификация с другими характеристиками управления)
• MCC310-14IO1 (аналог на 1400 В)
• MCC310-22IO1 (аналог на 2200 В)

Совместимые модели от других производителей:

• SEMIKRON SKKT310-18
• Infineon TYN310-18
• Powerex CM310DY-18H

Применение

• Управление двигателями
• Промышленные нагреватели
• Источники питания
• Системы плавного пуска (софт-стартеры)
• Регуляторы мощности
