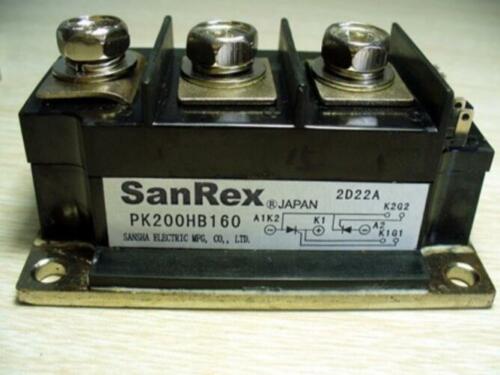

Sanrex PK200HB160

Sanrex PK200HB160 – Описание и технические характеристики

Описание:

Sanrex PK200HB160 – это мощный IGBT-модуль, предназначенный для использования в инверторах, частотных преобразователях, сварочном оборудовании и других силовых электронных устройствах. Модуль объединяет в себе высокое напряжение, большой ток и надежную конструкцию, что делает его подходящим для промышленных применений.

Основные технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип модуля | IGBT (Insulated Gate Bipolar Transistor) |
| Максимальное напряжение коллектор-эмиттер (V_CES) | 1600 В |
| Максимальный ток коллектора (I_C) | 200 А |
| Максимальная рассеиваемая мощность (P_tot) | 1200 Вт |
| Напряжение насыщения коллектор-эмиттер (V_CE(sat)) | ~2,5 В |
| Время включения (t_on) | ~90 нс |
| Время выключения (t_off) | ~400 нс |
| Корпус | Изолированный (с гальванической развязкой) |
| Температура перехода (T_j) | -40°C до +150°C |
| Клеммное соединение | Винтовые зажимы |

Парт-номера и совместимые модели:

Sanrex PK200HB160 может иметь альтернативные обозначения и взаимозаменяемые аналоги от других производителей:

• Аналогичные модели Sanrex: PK200HB120, PK200HB100
• Аналоги других брендов:
  • Mitsubishi: CM200HB-160H
  • Fuji Electric: 2MBI200HB-160
  • Semikron: SKM200GB128D
  • Infineon: FF200R16KE3

Совместимые устройства:

Модуль может применяться в:

• Промышленных инверторах
• Частотных преобразователях (ЧП)
• Сварочных аппаратах
• Источниках бесперебойного питания (ИБП)
• Устройствах плавного пуска электродвигателей

Примечание:

При замене модуля необходимо учитывать не только электрические параметры, но и конструктивное исполнение (крепление, охлаждение, расположение выводов).

Если вам нужны дополнительные данные по распиновке или схемам подключения, уточните модель устройства, в котором используется этот модуль.
