TYCO Electronics V23072-C1061-A303

Описание и технические характеристики TYCO Electronics V23072-C1061-A303

Описание:

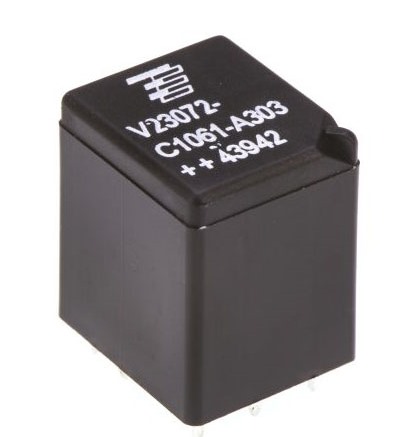

TYCO Electronics (ныне TE Connectivity) V23072-C1061-A303 — это электромагнитное реле, предназначенное для коммутации электрических цепей в различных промышленных и бытовых устройствах. Оно обеспечивает надежное переключение сигналов и нагрузок при низком энергопотреблении.

Технические характеристики:

• Тип реле: Электромагнитное, SPDT (1 Form C)
• Номинальное напряжение катушки: 12 В постоянного тока (DC)
• Мощность катушки: ~360 мВт
• Контактная конфигурация: 1 переключающий контакт (SPDT)
• Максимальный ток коммутации: 8 А
• Максимальное напряжение коммутации: 250 В AC / 30 В DC
• Сопротивление изоляции: 1000 МОм (при 500 В DC)
• Диэлектрическая прочность: 1500 В AC (между катушкой и контактами)
• Время срабатывания: ~10 мс
• Время отпускания: ~5 мс
• Температурный диапазон: -40°C до +85°C
• Климатическая защита: Согласно стандарту UL
• Корпус: Пластиковый, герметизированный
• Монтаж: Печатная плата (THT — выводные контакты)

Парт-номера и совместимые модели:

Альтернативные номера TE Connectivity / Tyco:

• V23072C1061A303 (тот же релейный модуль, другой формат записи)
• V23072-C1061-A303 (основной номер)
• V23072C1061A302 (аналог с другим напряжением катушки)

Эквиваленты от других производителей:

• Omron: G5V-1-H1 DC12
• Panasonic: JW1A-12V-F
• Finder: 40.52.7.012.0000
• Song Chuan: 892-1A-C-12VDC

Совместимые модели в серии V23072:

• V23072-A1061-A303 (аналог с другим корпусом)
• V23072-B1061-A303 (версия с повышенной изоляцией)
• V23072-C1061-A301 (катушка 5 В DC)
• V23072-C1061-A302 (катушка 9 В DC)
• V23072-C1061-A304 (катушка 24 В DC)

Применение:

Реле используется в системах управления, промышленной автоматике, телекоммуникационном оборудовании, бытовой технике и автомобильной электронике.
