IXYS MCC50016IO1

Описание IXYS MCC50016IO1

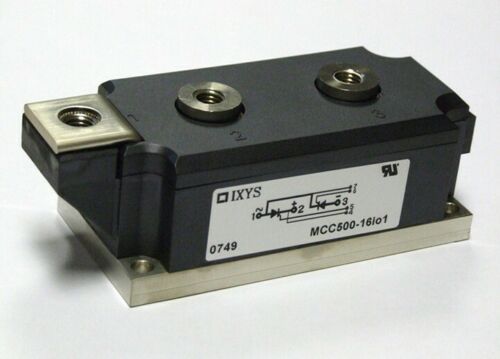

IXYS MCC50016IO1 – это мощный тиристорный модуль (SCR), предназначенный для управления высокими токами и напряжениями в промышленных приложениях, таких как:

• Регулировка мощности
• Управление двигателями
• Индукционный нагрев
• Преобразователи частоты
• Системы плавного пуска

Модуль выполнен в изолированном корпусе, обеспечивающем эффективное охлаждение и защиту от электрических помех.

Технические характеристики

| Параметр | Значение | |----------------------------------|----------------------------------| | Тип прибора | Тиристорный модуль (SCR) | | Конфигурация | Однофазный, встречно-параллельный (Anti-Parallel) | | Макс. напряжение (VDRM/VRRM) | 1600 В | | Средний ток (IT(AV)) | 500 A (при Tc=80°C) | | Пиковый ток (ITSM) | 8000 A (10 мс) | | Ток управления (IGT) | 200 мА (макс.) | | Напряжение управления (VGT) | 2.0 В (макс.) | | Тепловое сопротивление (Rth) | 0.03 °C/Вт (на контакт) | | Рабочая температура | -40°C до +125°C | | Корпус | Изолированный (MCC) | | Монтаж | Винтовые клеммы |

Парт-номера и аналоги

Прямые аналоги (замены):

• IXYS MCC50016IO2 (версия с улучшенными характеристиками)
• Littelfuse S50016IO1
• Semikron SKKT500/16E

Совместимые модели (похожие параметры):

• IXYS MCC40016IO1 (400A, 1600V)
• IXYS MCC60016IO1 (600A, 1600V)
• Infineon T500N16TOF
• Powerex CM500HA-24H

Примечания

• Полярность управления: Убедитесь в правильном подключении управляющих выводов (G1, G2).
• Охлаждение: Рекомендуется использование радиатора с теплопроводящей пастой.
• Защита: Используйте снабберные цепи для подавления перенапряжений.
